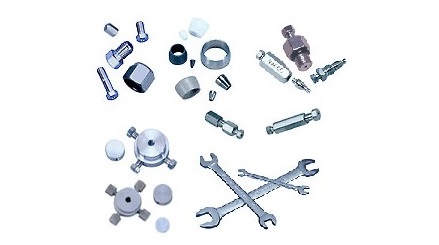

Los fittings VALCO están diseñados para aplicaciones cromatográficas, UHPLC, SFC, GC e instrumentación analítica donde es fundamental minimizar el volumen muerto, evitar mezclas no deseadas y soportar altas presiones. La tecnología está basada en conexiones de compresión de precisión fabricadas mediante mecanizado de barra maciza, garantizando elevados niveles de concentricidad, repetibilidad y limpieza.
Sistema de compresión
Los fittings utilizan un sistema de compresión compuesto por:
- Tuerca.
- Férula.
- Cuerpo del fitting.
- Tubo de conexión.
Las férulas metálicas generan un anclaje mediante un corte circunferencial sobre el tubo sin producir deformaciones significativas en el diámetro interno.
Ventajas:
- Ausencia de restricción interna.
- Mínimo volumen muerto.
- Alta resistencia mecánica.
- Compatibilidad con aplicaciones de muy alta presión.
Características de fabricación
Los fittings son fabricados con:
- Tolerancias estrictas de concentricidad.
- Asientos mecanizados de precisión.
- Fondo plano en la zona de apoyo del tubo.
- Limpieza con detergentes solubles, agua desionizada y vapor a 140 °C.
La concentricidad se mantiene dentro de aproximadamente el 10 % del diámetro del orificio, reduciendo dispersiones y pérdidas de eficiencia cromatográfica.
Prestaciones de presión
Los fittings metálicos pueden utilizarse en aplicaciones:
- UHPLC.
- SFC.
- Cromatografía líquida de alta presión.
Han sido ensayados a presiones superiores a:
La limitación de presión suele estar determinada por el tubo utilizado y no por el fitting.
Tuercas (Nuts)
Disponibles en:
Configuraciones:
- Internas.
- Externas.
- Longitud estándar.
- Longitud larga y extralarga.
- Radio controlado para minimizar curvaturas críticas del tubo.
Tamaños habituales:
Férulas metálicas
Materiales disponibles:
- Acero inoxidable 303.
- Acero inoxidable 316.
- Acero inoxidable bañado en oro.
- Hastelloy C.
- Níquel.
- Titanio.
- Latón.
Características:
- Corte de retención sobre el tubo.
- Mínima deformación interna.
- Compatibilidad con conexiones de volumen muerto cero.
- Excelente resistencia química.
Las versiones bañadas en oro presentan tasas de fuga inferiores a 10⁻⁹ cc/atm·s para aplicaciones de análisis de trazas.
Férulas poliméricas
Materiales disponibles:
- PEEK.
- PTFE virgen.
- PTFE reforzado con vidrio.
- FEP.
- PFA.
- CTFE.
- Poliamida Valcon.
- Poliamida virgen.
- Poliamida con grafito.
Aplicaciones:
- Sistemas de menor presión.
- Tubos de sílice fundida.
- Sistemas eléctricamente aislados.
- Aplicaciones de alta temperatura.
Fittings para sílice fundida
Desarrollados para columnas capilares y tubos de sílice fundida.
Versiones:
- Adaptadores FS de una pieza.
- Adaptadores removibles FSR.
- Adaptadores internos a externos.
- Uniones para capilares GC.
Características:
- Conexiones de volumen muerto cero.
- Compatibilidad con diámetros de sílice entre 0,20 y 1,0 mm.
- Estabilidad térmica hasta:
- 350 °C con poliamida Valcon.
- 175 °C con PEEK.
Fittings para tubing de 360 µm
Diseñados para conexión directa de tubing de 360 µm sin adaptadores adicionales.
Compatibles con:
- Tubos metálicos.
- Tubos PEEK.
- Sílice fundida.
Configuraciones para:
- Detalles de 1/32″.
- Detalles de 1/16″.
Uniones (Unions)
Las uniones permiten conectar tubos de igual diámetro externo.
Tipos:
Uniones internas
- Menor volumen interno.
- Conexiones de volumen muerto cero.
- Recomendadas para tubing de hasta 1/8″.
Uniones externas
- Utilizadas cuando ya existen conexiones externas instaladas.
- Mayor facilidad de montaje en diámetros mayores.
Uniones pasantes (Through-bore)
- Verdadero volumen cero.
- Los extremos de los tubos contactan directamente entre sí.
- Eliminan prácticamente cualquier volumen de conexión.
Uniones bulkhead
- Montaje en panel.
- Posibilidad de sellado mediante O-ring.
- Adecuadas para instrumentos y gabinetes purgados.
Uniones reductoras
Permiten conectar tubos de diferentes diámetros.
Configuraciones habituales:
- 1/16″ a 1/32″.
- 1/8″ a 1/16″.
- 1/4″ a 1/16″.
Características:
- Diseño de volumen muerto cero.
- Versiones internas, externas y mixtas.
- Opciones para montaje bulkhead.
Tees, cruces y manifolds
Tees
Conectan tres líneas.
Diámetros típicos:
Cruces
Conectan cuatro líneas.
Disponibles en varios diámetros y materiales.
Manifolds
Permiten conectar:
- 4 a 16 entradas en modelos de 1/16″.
- 4 a 12 entradas en modelos de 1/8″.
Materiales:
- PEEK.
- Nitronic 60.
- Acero inoxidable.
Reductores internos (IZR)
Permiten conectar tubos de menor diámetro directamente a válvulas con puertos de mayor tamaño.
Características:
- Sellado positivo.
- Volumen muerto cero.
- Eliminan necesidad de tuberías intermedias.
- Versiones con frit de 2 µm integrado.
Disponibles para:
- 1/16″ a 1/32″.
- 1/8″ a 1/16″.
- Tubing de 360 µm.
Adaptadores para rosca NPT
Versiones:
- Macho NPT a fitting interno VALCO.
- Hembra NPT a fitting interno VALCO.
- Adaptadores para fittings externos.
Aplicaciones:
- Reguladores.
- Manómetros.
- Redes de distribución de gases.
Fittings para columnas HPLC
Diseñados específicamente para minimizar pérdidas de eficiencia cromatográfica.
Características:
- Conos de distribución mecanizados según el diámetro interno de la columna.
- Compatibilidad con columnas:
- Microbore.
- Analíticas.
- Semipreparativas.
- Preparativas.
- Presión nominal de trabajo hasta 10.000 psi.
Frits y filtros
Frits
Materiales:
- Acero inoxidable.
- Hastelloy C.
- Titanio.
Porosidades disponibles:
Filtros
Tipos:
- Frit prensado permanente.
- Frit removible.
- Malla removible.
Características:
- Diseño cónico para maximizar superficie efectiva.
- Bajo volumen interno.
- Compatibilidad con instrumentación cromatográfica de alta eficiencia.
Herramientas para fittings
Accesorios disponibles:
- Extractores de férulas.
- Llaves especiales ranuradas.
- Juegos de llaves Allen.
- Llaves de boca.
- Pinzas y juegos de microbrocas.
Estas herramientas están diseñadas para mantenimiento, desmontaje de conexiones y reparación de sistemas cromatográficos con tubing capilar y de precisión.
