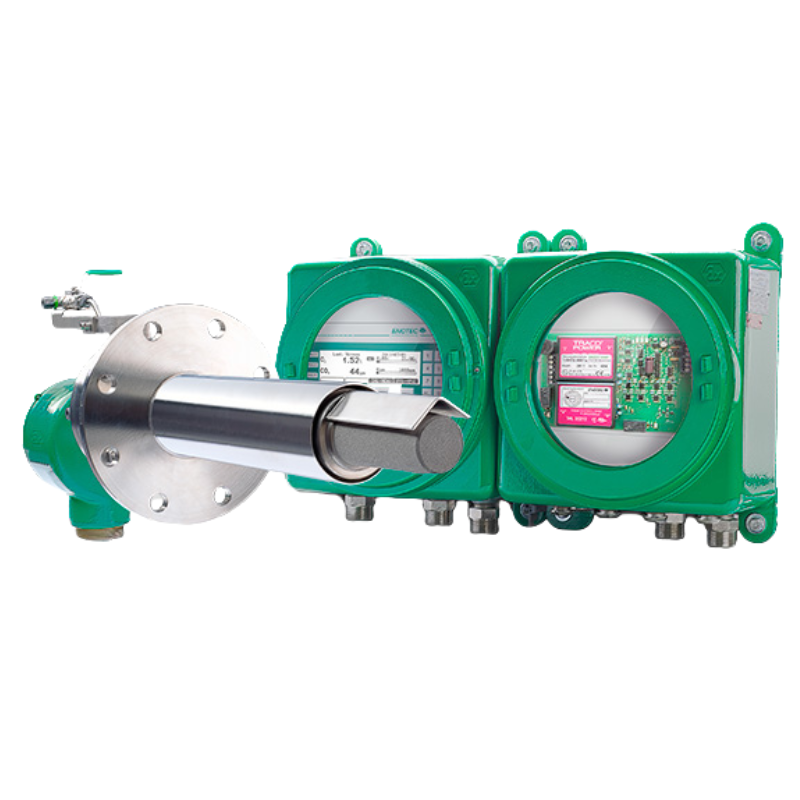

Analizador de Oxigeno modelo COMTEC

La serie COMTEC 6000 es un sistema de análisis continuo para medición InSitu de oxígeno (O₂) y combustibles equivalentes (COe), diseñado para aplicaciones de control de combustión en ambientes industriales convencionales y áreas clasificadas ATEX. Utiliza sensores desarrollados por ENOTEC para medición directa en gases de proceso sin extracción de muestra.

Principio de medición

Medición de O₂

• Sensor cerámico MLT de oxígeno.
• Tecnología optimizada para ambientes reductores y gases agresivos.
• Protección superficial integrada de la celda.
• Diseño robusto para aplicaciones con alta carga de polvo y gases corrosivos.

Medición de COe

• Sensor MXP de potencial mixto.
• Medición directa InSitu de combustibles no quemados.
• Detecta combustibles equivalentes (COe), incluyendo:
  • Monóxido de carbono (CO).
  • Hidrógeno (H₂).
  • Hidrocarburos (CxHy).
  • Metano (CH₄).

Características principales

• Medición directa en proceso sin extracción de muestra.
• Respuesta rápida para control de combustión en tiempo real.
• Adecuado para aplicaciones con altas concentraciones de polvo.
• Permite optimizar consumo de combustible y reducir emisiones.
• Detección de condiciones de combustión deficiente mediante monitoreo de COe.
• Posibilidad de detección temprana de focos de combustión o incendios latentes.

Prestaciones generales de sensores

• Tiempo de respuesta posterior a calibración: menor a 5 segundos.
• Diagnóstico interno de estado del sensor.
• Supervisión continua de vida útil del sensor.
• Registro de calibraciones y autodiagnóstico.

COMTEC 6000 (áreas seguras)

Rangos de medición

• O₂: 0 a 100 %.
• COe: 0 a 1000 ppm.
• Otros rangos disponibles bajo pedido.

Precisión

• O₂: ±0,2 % del valor medido.
• COe: mejor que 5 % del fondo de escala.

Tiempo de respuesta

• 0,5 segundos.
• Condición: velocidad de proceso superior a 10 m/s.

Temperatura de proceso

• Hasta 600 °C.
• Hasta 1400 °C con tubo de protección refrigerado.

Temperatura ambiente

• Sonda: -40 a 80 °C.
• Unidad electrónica: -20 a 55 °C.

Profundidad de inserción

• Hasta 1850 mm.

Comunicaciones

• HART.
• Fieldbus.
• RS485.
• Modbus RTU.
• RS232.

Protección

• Sonda: IP65.
• Electrónica: IP66.

COMTEC 6000 GasEx (zonas ATEX gas)

Sistema certificado para atmósferas con riesgo de explosión por gases (Zonas 1 y 2).

Rangos

• O₂: 0 a 100 %.
• COe: 0 a 1000 ppm.

Precisión

• O₂: ±0,2 % del valor medido.
• COe: mejor que 5 % del fondo de escala.

Tiempo de respuesta

• 0,5 segundos.

Temperatura de proceso

• Hasta 500 °C.
• Hasta 1400 °C con tubo refrigerado.

Temperatura ambiente

• Sonda: -20 a 55 °C.
• Electrónica: -20 a 55 °C.

Profundidad de inserción

• Hasta 1000 mm.

Comunicaciones

• HART.
• Fieldbus.
• RS485.
• Modbus RTU.
• RS232.

Protección

• Sonda: IP66.
• Electrónica: IP66.

Certificaciones

• II 2G Ex d IIC T3 Gb (sonda).
• II 2G Ex d IIC T6 Gb (unidad electrónica).

COMTEC 6000 DustEx (zonas ATEX polvo)

Versión diseñada para atmósferas con elevada carga de polvo y riesgo de explosión por polvo.

Rangos

• O₂: 0 a 100 %.
• COe: 0 a 1000 ppm.

Precisión

• O₂: ±0,2 % del valor medido.
• COe: mejor que 5 % del fondo de escala.

Tiempo de respuesta

• 0,5 segundos.

Temperatura de proceso

• Hasta 600 °C.

Temperatura ambiente

• Sonda: -20 a 55 °C.
• Electrónica: -20 a 55 °C.

Profundidad de inserción

• Hasta 960 mm.

Comunicaciones

• HART.
• Fieldbus.
• RS485.
• Modbus RTU.
• RS232.

Protección

• Sonda: IP66.
• Electrónica: IP66.

Certificación

• II 2D Ex tb IIIC T133°C/T141°C Db.

COMTEC 600E (versión extractiva)

Analizador extractivo para instalación en rack de 19″ o configuración de mesa.

Características

• Utiliza el mismo sensor de O₂ y sensor COe de la serie COMTEC.
• Diseñado para trabajar con sistemas de extracción y acondicionamiento de muestra.
• Medición en gases húmedos o secos.
• Límite de detección: hasta 1 ppm.

Rangos

• O₂: 0 a 100 %.
• COe: 0 a 1000 ppm.

Precisión

• O₂: ±0,2 % del valor medido.
• COe: mejor que 5 % del fondo de escala.

Temperatura ambiente

• -20 a 55 °C.

Comunicaciones

• HART.
• Fieldbus.
• RS485.
• Modbus RTU.
• RS232.

Protección

• IP20.

Aplicaciones

• Calderas industriales.
• Centrales termoeléctricas.
• Plantas cementeras.
• Sistemas de protección de precipitadores electrostáticos (ESP).
• Control de combustión industrial.
• Procesos con alta carga de polvo.
• Áreas clasificadas con riesgo de explosión por gas o polvo.
• Laboratorios y sistemas extractivos de análisis de gases.
