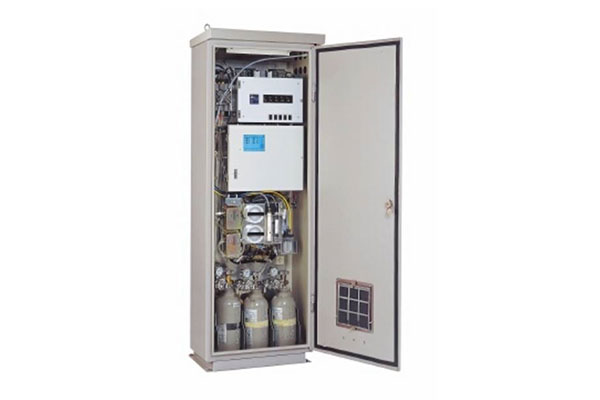

Analizador de gases de chimenea modelo ENDA-7000

El ENDA-7000 es un sistema continuo de monitoreo y análisis de gases de combustión diseñado para medir simultáneamente hasta seis componentes en corrientes de gases de chimenea. Está basado en el analizador multigas GH-700 y utiliza una arquitectura modular que permite ampliar las capacidades de medición mediante la incorporación de módulos adicionales.

Componentes medibles

• Óxidos de nitrógeno (NOx)
• Dióxido de azufre (SO₂)
• Monóxido de carbono (CO)
• Dióxido de carbono (CO₂)
• Oxígeno (O₂)
• Amoníaco (NH₃)

Tecnologías de medición

Características principales

• Medición simultánea de hasta 6 gases.
• Tecnología Cross-Flow Modulation (Cross X Flo™).
• Sistema de validación continua de línea base (CbV – Continuous Baseline Validation).
• Arquitectura modular que permite incorporar nuevos módulos de medición sin ampliar el gabinete.
• Operación mediante pantalla táctil LCD de 15 pulgadas.
• Diagnóstico remoto mediante sistema Remote Anywhere.
• Almacenamiento de datos a largo plazo.
• Supervisión de más de 200 alarmas y eventos del sistema.
• Compatibilidad con aplicaciones regulatorias USEPA 40 CFR Parts 60 y 75.
• Capacidad de integrar y controlar equipos externos mediante entradas y salidas analógicas y digitales.

Rangos de medición

Prestaciones analíticas

Repetibilidad

• ±0,5 % del fondo de escala.
• ±1,0 % del fondo de escala en rangos opcionales.

Deriva de cero

• ±1,0 % del fondo de escala por semana.
• ±2,0 % del fondo de escala por semana en rangos opcionales.

Deriva de span

• ±2,0 % del fondo de escala por semana.

Linealidad

• ±1,0 % del fondo de escala.
• ±2,0 % para rangos opcionales o relaciones de rango especiales.

Tiempo de respuesta

• Máximo 45 segundos (T90) medido desde la entrada del sistema.

Arquitectura de comunicaciones

• RS-485.
• Ethernet.
• Modbus TCP/IP.
• RS-232C.
• USB.

Capacidad de entradas y salidas

• Hasta 82 canales analógicos aislados de entrada/salida.
• Hasta 160 canales digitales de entrada/salida.
• Integración con:
  • Monitores de opacidad.
  • Medidores de caudal.
  • Equipos auxiliares.
  • Sistemas de adquisición de datos.

Sistema de acondicionamiento de muestra

• Sistema integral de acondicionamiento de gases.
• Panel frontal de fácil acceso.
• Sensores opcionales de flujo.
• Sondas de muestreo calefaccionadas.
• Líneas calefaccionadas para transporte de muestra.
• Filtros primarios.
• Separadores de humedad.
• Bombas peristálticas de drenaje.
• Unidades de purificación de gas cero.
• Generadores de ozono para módulos de quimioluminiscencia.

Características operativas

• Acceso remoto para monitoreo, diagnóstico y control.
• Interfaz gráfica intuitiva.
• Menús simplificados para operación y mantenimiento.
• Sustitución rápida de módulos de análisis.
• Diseño industrial resistente a vibraciones.
• Alta disponibilidad operativa.
• Captura de datos superior al 95 %.

Alimentación y servicios auxiliares

• Utilización de aire ambiente para determinadas funciones de referencia.
• Compatibilidad con gases patrón de calibración.
• Configuraciones específicas para múltiples rangos y componentes.

Dimensiones

• Ancho: 651 mm
• Profundidad: 813 mm
• Altura: 1905 mm

Aplicaciones

• Monitoreo continuo de emisiones (CEMS).
• Calderas industriales.
• Centrales termoeléctricas.
• Incineradores de residuos.
• Control de desulfurización.
• Control de sistemas SCR.
• Procesos industriales con gases de combustión.
• Plantas químicas y petroquímicas.

Prestaciones del sistema

• Disponibilidad garantizada superior al 95 %.
• Diseño compatible con certificaciones regulatorias ambientales.
• Fabricación bajo sistemas de gestión ISO 9001, ISO 14000 y QS 9000.
• Reducción de costos de mantenimiento mediante monitoreo, diagnóstico y asistencia remota.
