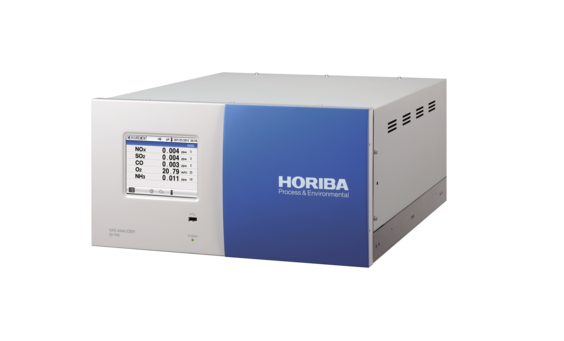

Analizador de emisión de gases modelo GI-700

El GI-700 Series es un analizador multigas para monitoreo continuo de gases de proceso y emisiones, diseñado para medir simultáneamente hasta seis componentes en una única plataforma compacta. Está orientado a aplicaciones de control ambiental, procesos industriales y sistemas CEMS.

Componentes medibles

• Óxidos de nitrógeno (NOx)
• Dióxido de azufre (SO₂)
• Monóxido de carbono (CO)
• Dióxido de carbono (CO₂)
• Oxígeno (O₂)
• Amoníaco (NH₃)

Tecnologías de medición

Características principales

• Medición simultánea de hasta 6 gases en un solo analizador.
• Tecnología Cross-Flow Modulation para validación continua del punto cero.
• Configuración modular dentro de un gabinete estándar de 19″.
• Consumo energético aproximadamente 50 % menor respecto a sistemas con analizadores individuales.
• Medición de alta sensibilidad hasta 5 ppm para NOx, SO₂ y CO.
• Posibilidad de medición separada de NO y NO₂ mediante convertidor externo.
• Diseño compacto para simplificar instalación y mantenimiento.
• Menor cantidad de cableado y líneas de muestreo.

Interfaz de usuario y comunicaciones

• Pantalla táctil LCD color de 5,7 pulgadas.
• Puerto USB para almacenamiento y descarga de:
  • Valores medidos.
  • Historial de alarmas.
  • Historial de calibraciones.
• Comunicación:
  • Ethernet.
  • Modbus.
• Entradas digitales:
  • 8 canales, 24 V / 10 mA.
• Salidas digitales:
  • 16 canales (dos grupos de 8 canales).
  • 24 V / 0,5 A.
• Salidas analógicas:
  • 6 canales configurables:
    • 4-20 mA.
    • 0-1 V.
    • 0-5 V.

Rangos de medición

NOx

• 10-5000 ppm
• Alta sensibilidad:
  • 5 ppm

SO₂

• 10-1000 ppm
• 200-5000 ppm
• Alta sensibilidad:
  • 5 ppm

CO

• 10-1000 ppm
• 200-5000 ppm
• Alta sensibilidad:
  • 5 ppm

CO₂

• 5-25 % vol.

O₂

• 5-25 % vol.
• 10-25 % vol.
• 1-5 % vol.
• 10-50 % vol.

NH₃

• 10-100 ppm

Relaciones de rango

Configurables según componente:

• 1:1
• 1:5
• 1:10
• 1:20

Posibilidad de relación especial hasta:

• 1:40 para aplicaciones específicas.

Prestaciones

Error de indicación (linealidad)

• ±1,0 % del fondo de escala para rangos estándar.
• ±2,0 % del fondo de escala para rangos opcionales.

Deriva de cero

• ±1,0 % F.S./semana en rangos estándar.
• ±2,0 % F.S./semana para rangos opcionales y medición de O₂.

Deriva de span

• ±2,0 % F.S./semana.

Tiempo de respuesta

• T90:
  • 45 segundos desde la entrada del analizador.

Interferencias

• ±2,0 % del fondo de escala.

Sistema de muestreo

• Tubo de muestreo:
  • PTFE 6 mm diámetro exterior / 4 mm diámetro interior.
• Presión de muestra:
  • Presión atmosférica ± 4 pulgadas de columna de agua.
• Regulación de vacío:
  • -9,8 kPa.

Condiciones del gas de muestra

• NO:
  • Hasta 5000 ppm.
• SO₂:
  • Hasta 5000 ppm.
• CO:
  • Hasta 5000 ppm.
• CO₂:
  • 3 a 15 % vol.
• O₂:
  • 0,2 a 15 % vol.
• Humedad:
  • Saturada a 5 °C.
• Sin partículas de polvo.
• Sin presencia de HCl ni SO₃ como condición estándar.

Gases auxiliares

Gas cero

• Nitrógeno.

Gas de calibración

• Nitrógeno o aire según configuración.

Aire para ozonizador

• Aire seco con punto de rocío de aproximadamente -30 °C.

Alimentación eléctrica

• 100 a 240 VAC.
• 50/60 Hz.

Consumo eléctrico

• Aproximadamente 240 VA.

Condiciones ambientales

• Temperatura de operación:
  • 0 a 40 °C.
• Humedad:
  • Hasta 90 % sin condensación.

Materiales en contacto con la muestra

• PTFE.
• Nylon.
• Polipropileno.
• FKM.
• Acero inoxidable SUS304.
• Acero inoxidable SUS316.

Dimensiones

• Ancho: 598 mm
• Alto: 221 mm
• Profundidad: 550 mm

Se recomienda dejar un espacio adicional de 100 mm en la parte posterior para conexiones y cableado.

Aplicaciones

• Monitoreo continuo de emisiones en chimeneas.
• Control de sistemas SCR.
• Control de desulfurización.
• Monitoreo de gases de efecto invernadero.
• Calderas industriales.
• Separación de gases.
• Plantas de generación eléctrica.
• Procesos con gas natural.
• Procesos con carbón.
• Control ambiental industrial.
