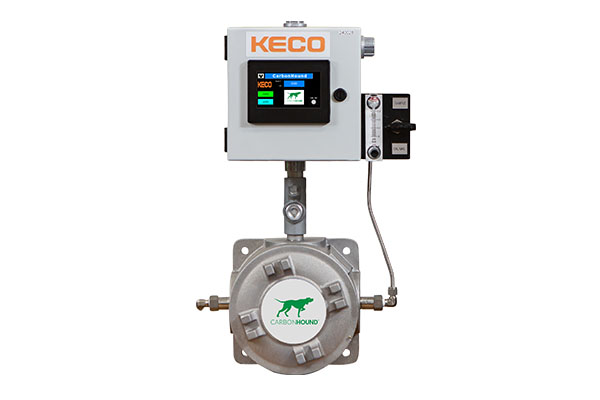

Analizador CO2 en GAS/LPG – CarbonHound

El CarbonHound Lite es un analizador continuo de dióxido de carbono (CO₂) diseñado para monitoreo en tiempo real en aplicaciones industriales, gas natural, biogás y rellenos sanitarios. Utiliza un diseño de estado sólido orientado a operación continua en ambientes industriales y áreas clasificadas.

Aplicaciones

• Plantas de procesamiento de gas.
• Gasoductos de gas natural.
• Plantas químicas.
• Ensayos y análisis de pozos de gas.
• Rellenos sanitarios.
• Biogás.

Rangos de medición

Disponibles en:

• 0 a 0,5 % vol. (0 a 5000 ppm).
• 0 a 5 % vol.
• 0 a 10 % vol.
• 0 a 20 % vol.
• 0 a 50 % vol.
• 0 a 100 % vol.

Resolución

• 0,01 % para lecturas hasta 10 % vol.
• 0,1 % para lecturas entre 10 % y 100 % vol.

Desempeño analítico

Exactitud

• ±3 % del fondo de escala.

Repetibilidad

• ±3 % del fondo de escala.

Comportamiento frente a presión

• ±5 % respecto de la presión de calibración para mantener la exactitud especificada.

Comportamiento frente a temperatura

• ±10 % de la lectura hasta el 50 % de escala.
• ±15 % de la lectura entre 50 % y 100 % de escala.

Tiempo de respuesta

• T90 inferior a 60 segundos.

Condiciones de operación

Temperatura ambiente

• −10 °C a 50 °C.

Humedad

• 0 a 95 % HR sin condensación.

Presión máxima de entrada

• 100 psig.

Alimentación eléctrica

Opciones disponibles:

• 110 VAC.
• 220 VAC.
• 50/60 Hz.
• 24 VDC.

Consumo

• Hasta 1,1 A.

Salidas y comunicaciones

Salidas estándar

• 4-20 mA DC autoalimentada.
• RS-485 Modbus.
• TCP/IP Ethernet Modbus.

Funciones de comunicación

• Alarmas de concentración vía Modbus.
• Alarmas de diagnóstico vía Modbus.

Relés

• Tipo SPDT.
• 250 VAC.
• 10 A para alarmas de concentración y diagnóstico.

Clasificación eléctrica

• Clase I División 2.
• Zona 2.
• Grupos B, C y D.

Sistema de muestreo

Caudal de muestra requerido

• 1,5 SCFH.

Construcción

• Diseño de estado sólido.
• Sensor de larga vida útil.
• Gabinete apto para exteriores.

Gabinete

• Certificación UL.
• Clasificación CSA.
• Protección IP66.

Dimensiones y peso

Peso

• Aproximadamente 40 lb (18 kg).

Dimensiones

• Altura: 20″.
• Ancho: 12″.
• Profundidad: 7″.

Registro de datos

• Registrador de datos integrado.
• Almacenamiento mediante tarjeta SD.

Opciones disponibles

• Relés de alarma SPDT (250 VAC, 5 A).
• Aislamiento de señal 4-20 mA.
• Aislamiento Ethernet.
• Sistema solar completo con paneles, baterías y controlador.
• Depurador de H₂S para venteo.
• Unidad de control de emisiones fugitivas para venteo.
• Regulador y manómetro de muestra.
• Sistema para gases con arrastre de líquidos livianos.
• Sistema de muestreo calefaccionado para LPG y LNG.
• Sonda de muestreo para punto de toma.
• Rack autoportante con protección contra lluvia y sol, bandeja de drenaje y puntos de montaje.

Características operativas

• Monitoreo continuo en tiempo real.
• Amplio rango de medición de CO₂.
• Bajo mantenimiento.
• Baja necesidad de servicio.
• Diseño resistente para condiciones exteriores.
• Operación en áreas peligrosas clasificadas.
• Registro continuo de datos operativos.
