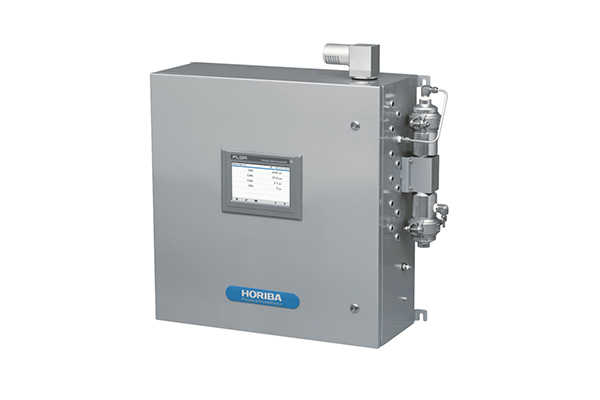

Analizador de Gas por Tecnología Láser modelo PLGA-1000

El PLGA-1000 es un analizador láser de gases para procesos industriales desarrollado para la medición continua de hidrocarburos y gases traza en corrientes de proceso petroquímicas. Utiliza la tecnología propietaria IRLAM (Infrared Laser Absorption Modulation), diseñada para obtener mediciones rápidas, precisas y estables de impurezas presentes en altas concentraciones de hidrocarburos.

Características principales

• Medición continua de gases en procesos petroquímicos.
• Capacidad para detectar impurezas en concentraciones del orden de ppb.
• Tiempo de respuesta rápido para aplicaciones de control de procesos.
• Diseño compacto que reduce el espacio requerido para instalación.
• Menor necesidad de calibraciones y reemplazo de componentes gracias al uso de láseres de estado sólido.
• Actualización de datos en tiempo real.

Tecnología IRLAM

La tecnología IRLAM se basa en tres elementos principales:

Láseres Quantum Cascade (QCL)

• Fuente láser de infrarrojo medio.
• Rango espectral aproximado:
  • 4 a 10 μm.
• Optimizada para la medición específica de cada gas.
• Alta repetibilidad.
• Baja sensibilidad a interferencias ambientales.
• Mayor estabilidad a largo plazo.

Celda Herriott

• Celda multipaso compacta.
• Longitud óptica efectiva:
  • 5 m.
• Volumen interno:
  • 40 mL.
• Diseñada para aplicaciones que requieren tiempos de respuesta reducidos.

Algoritmo de cálculo de concentración

• Compensa interferencias entre gases.
• Corrige efectos de temperatura ambiental.
• Reduce la carga computacional manteniendo la precisión de medición.
• Permite procesamiento directamente mediante CPU embebida.

Componentes medibles

Principio de medición

• Método: NDIR (Infrarrojo No Dispersivo).
• Fuente óptica:
  • Quantum Cascade Laser (QCL).
• Clasificación láser:
  • Clase 1 según IEC 60825-1:2014.

Prestaciones

Repetibilidad

• ±1,0 % del fondo de escala.

Linealidad

• ±1,0 % del fondo de escala.

Tiempo de respuesta

• Td + T90 = 3 segundos
• Condición de referencia:
  • Caudal de muestra de 1,6 L/min.

Deriva de cero

• ±2,0 % del fondo de escala por mes.

Deriva de span

• ±2,0 % del fondo de escala por mes.

Actualización de datos

• Cada 1 segundo.

Intervalo de calibración

• 1 mes.

Condiciones ambientales

• Temperatura de operación:
  • -10 °C a 50 °C, o
  • -10 °C a 45 °C según configuración.
• Sin exposición directa a radiación solar o calor radiante.

Clasificaciones y protección

Grado de protección

• IP66
• NEMA 4X

Clasificación para áreas peligrosas

• Class I, Division 2, Groups A, B, C y D.
• Class I, Zone 2, AEx pzc IIC T4 Gc.
• IECEx Ex pzc IIC T4 Gc.
• ATEX Ex pzc IIC T4 Gc.
• UKCA Ex pzc IIC T4 Gc.

Conexiones y comunicaciones

Conexiones de gas

• 1/4″ NPT.
• 1/2″ NPT.
• Opción de generador de nitrógeno para purga.

Comunicación

• Modbus TCP.

Entradas y salidas

Salidas analógicas

• 4 canales para concentración de gases.
• 4-20 mA.
• Carga máxima:
  • 550 Ω.

Salidas de contacto

• 3 canales:
  • Calibración.
  • Alarma principal.
  • Estado de medición.
• Salidas por relé aisladas.

Salidas digitales

• 1 canal.
• 24 VDC.
• 100 mA.

Alarmas de presión

• 3 canales:
  • Gabinete principal.
  • Unidad óptica.
  • Celda de medición.

Materiales en contacto con la muestra

• Acero inoxidable SS316.
• Acero inoxidable SS304.
• BaF₂.
• FKM.
• PTFE.
• Oro (Au).
• Níquel (Ni).

Alimentación eléctrica

• 100-120 VAC, 50/60 Hz.
• 200-240 VAC, 50/60 Hz.

Consumo eléctrico

• Máximo:
  • 250 VA.

Dimensiones y peso

Dimensiones

• Ancho: 664 mm
• Profundidad: 270 mm
• Altura: 704 mm

Peso

• Estándar:
  • 46 kg
• Máximo:
  • 50 kg (según configuración)

Aplicaciones

• Procesos petroquímicos.
• Producción de olefinas.
• Corrientes de etileno y propileno grado polímero.
• Monitoreo de impurezas en hidrocarburos.
• Optimización y control avanzado de procesos.
• Reemplazo de analizadores cromatográficos en aplicaciones específicas.
