Analizador de trazas de gases NOx, NO2, NO, serie APNA-370

La serie AP-370 está compuesta por analizadores automáticos para monitoreo continuo de contaminantes atmosféricos en aire ambiente. Los equipos están diseñados para medición de CO, SO₂, NOx, hidrocarburos totales (THC), hidrocarburos no metánicos (NMHC), CH₄ y O₃.

Características generales de la serie

• Calibración automática programable (AIC).
• Cambio automático de rango de medición.
• Almacenamiento interno de datos.
• Pantalla LCD gráfica color de 320 × 240 píxeles con pantalla táctil.
• Compensación automática de presión atmosférica.
• Salidas analógicas y digitales configurables.
• Comunicación RS-232C.
• Comunicación Ethernet TCP/IP opcional.
• Memoria CompactFlash opcional para almacenamiento de datos.
• Presentación de datos instantáneos, integrados, promedio móvil y promedio simple.
• Montaje en rack estándar de 19″.

APMA-370 – Monitor de CO

Principio de medición

• Infrarrojo no dispersivo (NDIR).
• Modulación de flujo cruzado.

Aplicación

• Monóxido de carbono (CO) en aire ambiente.

Rangos estándar

• 0-5 / 10 / 20 / 50 ppm.
• 0-10 / 20 / 50 / 100 ppm.

Prestaciones

• Límite de detección: 0,02 ppm.
• Repetibilidad: ±1 % F.S.
• Linealidad: ±1 % F.S.
• Tiempo de respuesta (T90): ≤ 50 s.
• Caudal de muestra: 1,5 L/min.

Condiciones de operación

• Temperatura ambiente: 5 a 40 °C.

Alimentación

• 100/110/115/120/220/230/240 VAC.
• 50/60 Hz.

Dimensiones y peso

• 430 × 550 × 221 mm.
• 16 kg.

APSA-370 – Monitor de SO₂

Principio de medición

• Fluorescencia ultravioleta (UVF).

Aplicación

• Dióxido de azufre (SO₂).

Rangos estándar

• 0-0,05 / 0,1 / 0,2 / 0,5 ppm.

Prestaciones

• Límite de detección: 0,5 ppb.
• Repetibilidad: ±1 % F.S.
• Linealidad: ±1 % F.S.
• Tiempo de respuesta (T90): ≤ 120 s.
• Caudal de muestra: 0,7 L/min.

Características técnicas

• Lámpara de xenón.
• Filtro PTFE incorporado.
• Cortador de hidrocarburos aromáticos integrado.
• Compensación automática de intensidad de lámpara.

Dimensiones y peso

• 430 × 550 × 221 mm.
• 19 kg.

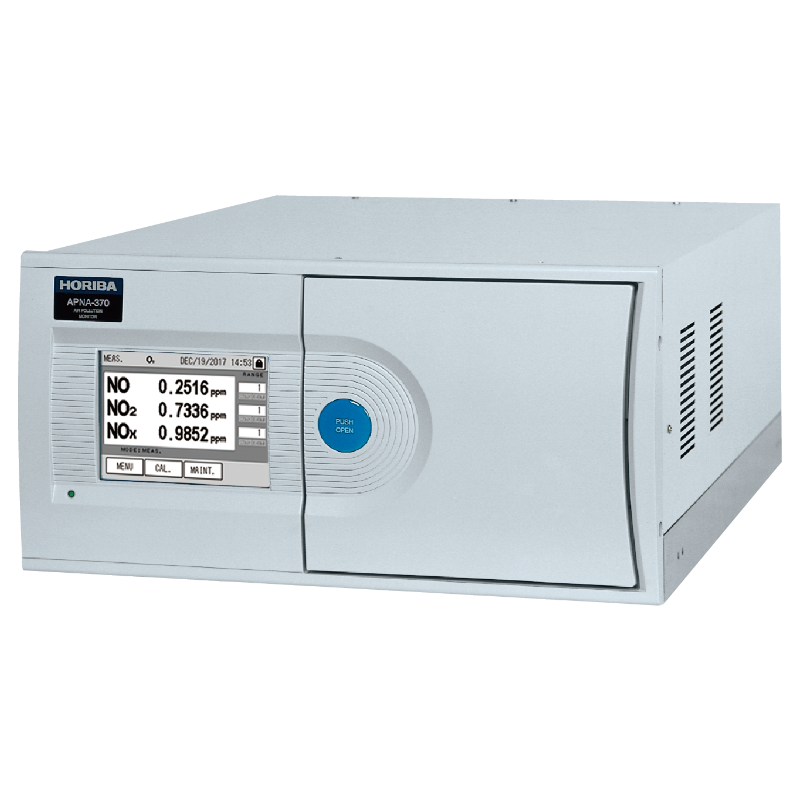

APNA-370 – Monitor de NO, NO₂ y NOx

Principio de medición

• Quimioluminiscencia de presión reducida (CLD).
• Modulación de flujo cruzado.

Aplicación

• NO.
• NO₂.
• NOx.

Rangos estándar

• 0-0,1 / 0,2 / 0,5 / 1,0 ppm.

Prestaciones

• Límite de detección: 0,5 ppb.
• Repetibilidad: ±1 % F.S.
• Linealidad: ±1 % F.S.
• Tiempo de respuesta (T90): ≤ 90 s.
• Caudal de muestra: 0,8 L/min.

Características técnicas

• Generador de ozono incorporado.
• Secador de aire con recirculación automática.
• Convertidor NO₂/NO integrado.
• Detector fotodiodo de silicio.
• No requiere gases auxiliares.

Dimensiones y peso

• 430 × 550 × 221 mm.
• 21 kg.

APHA-370 – Monitor de THC, NMHC y CH₄

Principio de medición

• Detector de ionización de llama (FID).
• Combustión selectiva.

Aplicación

• THC.
• NMHC.
• CH₄.

Rangos estándar

• 0-5 / 10 / 20 / 50 ppmC.

Prestaciones

• Límite de detección: 0,022 ppmC.
• Repetibilidad: ±1 % F.S.
• Linealidad: ±1 % F.S.
• Tiempo de respuesta (T90): ≤ 60 s.
• Caudal de muestra: 0,9 L/min.

Características técnicas

• Cortador NMHC incorporado.
• Generador interno de gas de referencia.
• Corrección de sensibilidad relativa para CH₄ y NMHC.
• Requiere H₂ como gas combustible.

Dimensiones y peso

• 430 × 550 × 221 mm.
• 33 kg.

APOA-370 – Monitor de O₃

Principio de medición

• Absorción ultravioleta no dispersiva (NDUV).
• Modulación de flujo cruzado.

Aplicación

• Ozono (O₃).

Rangos estándar

• 0-0,1 / 0,2 / 0,5 / 1,0 ppm.

Prestaciones

• Límite de detección: 0,5 ppb.
• Repetibilidad: ±1 % F.S.
• Linealidad: ±1 % F.S.
• Tiempo de respuesta (T90): ≤ 75 s.
• Caudal de muestra: 0,7 L/min.

Características técnicas

• Medición a 254 nm.
• Desozonizador calefaccionado integrado.
• Construcción en PTFE y vidrio para minimizar interferencias.

Dimensiones y peso

• 430 × 550 × 221 mm.
• 15 kg.

Medición de H₂S

Se realiza mediante combinación de:

• Unidad convertidora H₂S CU-1.
• Monitor APSA para SO₂.

Rango

• 0-0,1 / 0,2 / 0,5 / 1,0 ppm.

Dimensiones

• CU-1: 430 × 550 × 221 mm.

Peso

• Aproximadamente 10 kg.

Medición de NH₃

Se realiza mediante combinación de:

• Unidad convertidora NH₃ CU-2.
• Monitor APNA para NOx.

Rango

• 0-1 / 2 / 5 / 10 ppm.

Dimensiones

• CU-2: 430 × 550 × 310 mm.

Peso

• Aproximadamente 20 kg.

Sistema de calibración MCC-1000

Función

• Generación dinámica de gases cero y span.

Tecnología

• Controladores de flujo másico (MFC).

Alimentación

• 230 VAC ±10 %.
• 50 Hz.

Dimensiones

• 430 × 400 × 120 mm.

Peso

• Aproximadamente 10 kg.

Sistema de adquisición de datos IDA-2000

Funciones

• Recolección automática de datos.
• Cálculo de promedios.
• Control de analizadores.
• Calibraciones automáticas.
• Gestión de alarmas y estados operativos.
• Comunicación con estaciones remotas.

Características constructivas comunes

• Gabinete para rack estándar de 19″.
• Acceso frontal para mantenimiento.
• Conexiones neumáticas y eléctricas posteriores.
• Dimensiones estándar:
  • 430 × 550 × 221 mm.
• Alimentación:
  • 100 a 240 VAC.
  • 50/60 Hz.
• Temperatura de operación:
  • 5 a 40 °C.
• Mensajes disponibles en:
  • Inglés.
  • Alemán.
  • Francés.
  • Japonés.
