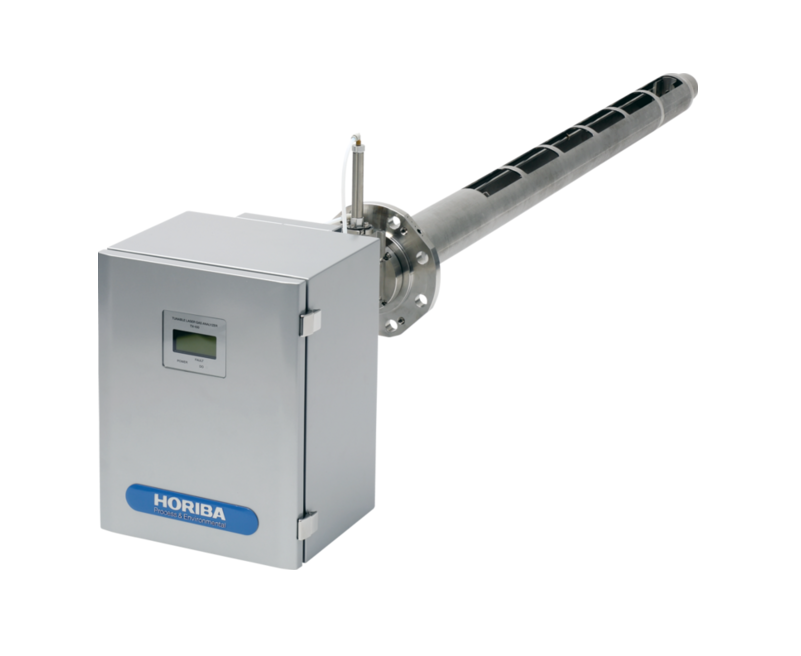

Analizador laser para HCL ó H2O modelo TX-100

El TX-100 es un analizador de gases por láser sintonizable (TLAS, Tunable Laser Absorption Spectroscopy) diseñado para la medición continua de HCl en gases de proceso. Está orientado a aplicaciones de monitoreo en incineradores, plantas cementeras, industrias petroquímicas y sistemas de control de remoción de HCl.

Principio de medición

• Tecnología TLAS (Tunable Laser Absorption Spectroscopy).
• Medición directa mediante absorción láser.
• Alta resolución espectral gracias al estrecho ancho de línea del láser.
• Mínima influencia de interferencias de otros gases.
• Corrección continua de humedad para mejorar la exactitud de medición.

Configuración del sistema

El equipo está compuesto por:

• Sonda de medición instalada en el ducto o chimenea.
• Unidad analítica.
• Celda de calibración integrada.
• Sistema CCP (Corner Cube Prism).
• Unidad de purga de aire.
• HMI opcional o software PC-HMI.
• Comunicación Ethernet y señales analógicas.

Características principales

• Diseño de una sola sonda.
• Láser y detector instalados del mismo lado del ducto.
• Calibración sin retirar la sonda del proceso.
• Verificación automática de cero.
• Mantenimiento sin detener la operación de la planta.
• Estabilidad óptica elevada gracias al prisma Corner Cube.
• Integración con analizadores de gases ENDA-5000 y medidores de polvo.

Componentes medidos

HCl

Rangos disponibles:

• 0 a 50 ppm
• 0 a 100 ppm
• 0 a 200 ppm
• 0 a 300 ppm
• 0 a 400 ppm
• 0 a 500 ppm

H₂O

• 0 a 50 %

Longitud óptica de medición

• 2 m

Prestaciones

Repetibilidad

HCl:

• ±1,0 % del fondo de escala.

H₂O:

• ±2,0 % del fondo de escala.

Linealidad

HCl:

• ±1,0 % del fondo de escala.

H₂O:

• ±2,0 % del fondo de escala.

Deriva de cero

HCl:

• ±2,0 % F.S. cada 6 meses.

H₂O:

• ±2,0 % F.S. cada 6 meses.

Deriva de span

HCl:

• ±2,0 % F.S. cada 6 meses.

H₂O:

• ±2,0 % F.S. cada 6 meses.

Tiempo de actualización

• Aproximadamente 2 segundos.

Intervalo de calibración

• 6 meses.

Condiciones del gas de proceso

Temperatura

• 150 a 250 °C.

Presión

• 101,3 ± 10 kPa.

Velocidad del gas

• Hasta 25 m/s.

Carga de polvo

• ≤ 0,1 mg/Nm³.

Temperatura ambiente

• -20 a 55 °C.
• Sin exposición directa a radiación solar o fuentes de calor.

Comunicación

• Modbus TCP.

Entradas y salidas analógicas

Salidas analógicas

• 2 canales.
• 4-20 mA.
• Salidas aisladas.
• Carga máxima: 550 Ω.

Variables configurables:

• Concentración del gas.
• Transmitancia.
• Temperatura del proceso.
• Presión del proceso.

Entradas analógicas

• 2 canales.
• 4-20 mA aisladas.

Variables:

• Temperatura del proceso.
• Presión del proceso.

Entradas y salidas digitales

Salidas digitales

• 2 canales.
• Relé aislado.
• Máximo:
  • 24 V.
  • 1 A por terminal.

Estados disponibles:

• Advertencia.
• Calibración.
• Calentamiento.
• Mantenimiento.
• Falla.

Entrada digital

• 1 canal.
• Entrada aislada para alarma externa.

Características:

• Señal abierta:
  • ≥100 kΩ.
• Señal cerrada:
  • ≤200 Ω.

Sistema de purga

Caudal de aire

• ≥60 L/min.

Aire de instrumento

• Libre de aceite y niebla.
• Sin formación de condensado.

Presión de alimentación

• 0,2 a 0,25 MPa.
• Con unidad de purga: 0,2 a 0,9 MPa.

Dimensiones

Analizador

• 358 × 517 × 453 mm.

Sonda

• Longitud: 1500 mm.
• Diámetro de sonda: 89 mm.
• Diámetro máximo de brida: 235 mm.

Peso

Analizador

• 19 kg.

Sonda

• 20 kg.

Protección

• IP65.

Interfaces de operación

Pantalla integrada

• Visualización local de mediciones y estados.

HMI opcional

• Pantalla táctil.
• Visualización de:
  • Concentración.
  • Tendencias.
  • Alarmas.
  • Mantenimiento.
  • Estado del sistema.

PC-HMI

• Software con funciones equivalentes a la HMI.
• Comunicación Ethernet para operación y supervisión remota.
