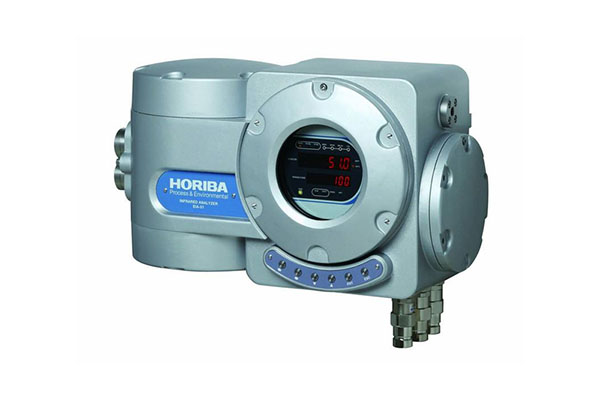

Analizador de gases de proceso a prueba de explosión serie 51

La Serie 51 es una familia de analizadores de gases diseñados para operar en atmósferas explosivas o con gases inflamables. Incluye tecnologías específicas para medición de oxígeno, hidrógeno y diversos gases de proceso mediante métodos infrarrojos, paramagnéticos y de conductividad térmica.

Modelos disponibles

Analizadores infrarrojos

• EIA-51d / EIA-51p
• TIA-51d / TIA-51p

Tecnología: absorción infrarroja no dispersiva (NDIR).

Analizadores de oxígeno

• MPA-51d / MPA-51p
  • Método magnetoneumático.
• PMA-51d
  • Método paramagnético tipo Dumb-Bell.

Analizadores de hidrógeno

• TCA-51d / TCA-51p
  • Método de conductividad térmica (TCD).

Principios de medición

NDIR (Infrarrojo No Dispersivo)

Utiliza la absorción de radiación infrarroja por moléculas gaseosas en el rango aproximado de 2,5 a 25 μm.

Características:

• Sistema de doble haz.
• Detector por micrófono de condensador.
• Alta exactitud y velocidad de respuesta.
• Aplicable a gases como:
  • CO
  • CO₂
  • CH₄
  • NO
  • SO₂

Método Magnetoneumático

Utiliza la propiedad paramagnética del oxígeno.

Características:

• El gas de muestra no entra en contacto directo con el detector.
• Alta resistencia a corrosión.
• Operación estable y de bajo mantenimiento.
• Puede medir oxígeno en presencia de gases inflamables.

Método Paramagnético Dumb-Bell

• Utiliza dos esferas de vidrio llenas de nitrógeno conectadas por una barra de vidrio.
• Detecta el desplazamiento producido por la atracción del oxígeno hacia un campo magnético.

Conductividad Térmica (TCD)

Aplicado principalmente a medición de hidrógeno.

Características:

• Sensor térmico basado en resistencia eléctrica.
• Puente de medición de alta precisión.
• Adecuado para medición continua en áreas clasificadas.

Rangos de medición

Analizadores infrarrojos EIA-51 / TIA-51

Rangos típicos según componente:

• 0-50 ppm
• 0-100 ppm
• 0-500 ppm
• 0-1000 ppm
• 0-2000 ppm
• 0-100 %

Componentes habituales:

• CO
• CO₂
• CH₄
• NO
• SO₂

Analizadores de oxígeno MPA-51

• 0-5 vol%
• 0-25 vol%

Relación de rangos:

• Hasta 1:25.
• Hasta 4 rangos configurables.

Analizador de oxígeno PMA-51

• Relación máxima de rango: 1:5.

Analizador TCA-51 (H₂)

• 0-10 vol%.
• 0-100 vol%.

Prestaciones

EIA-51 / TIA-51

Repetibilidad

• ±0,5 % FS.

Linealidad

• ±1,0 % FS.

Deriva

• Cero: ±2,0 % FS/semana.
• Span: ±2,0 % FS/semana.

Tiempo de respuesta

• T90 ≤ 20 s.
• T90 ≤ 40 s en algunos rangos opcionales TIA.

MPA-51

Repetibilidad

• ±0,5 % FS.

Linealidad

• ±1,0 % FS.

Deriva

• Cero: ±1,0 % FS/semana.
• Span: ±2,0 % FS/semana.

Tiempo de respuesta

• T90 ≤ 20 s.

PMA-51

Deriva

• Cero: ±0,05 vol% O₂/semana.
• Span: ±0,05 vol% O₂/semana.

TCA-51

Repetibilidad

• ±1,0 % FS.

Linealidad

• ±1,0 % FS.

Deriva

• Cero: ±1,0 % FS.
• Span: ±1,0 % FS.

Condiciones de muestra

Analizadores de oxígeno

• O₂ ≤ 21 %.
• Sin polvo.
• Sin niebla.

MPA-51

• Presión: 14,7 a 24,5 kPa.
• Caudal: aproximadamente 1,5 L/min.

TCA-51

• Presión: superior a 1,98 kPa.
• Caudal: aproximadamente 300 mL/min.

EIA / TIA

• Presión: superior a 1,98 kPa.
• Caudal: aproximadamente 500 mL/min.

Salidas e interfaces

Salida analógica

• 1 canal estándar.
• 4-20 mA DC.

Opcionales:

• 0-16 mA.
• 0-20 mA.
• 0-1 V.
• 0-5 V.
• 1-5 V.
• 0-10 V.

Entradas y salidas digitales

• Hasta 6 canales.

Comunicación

• RS-485.
• Protocolo Modbus RTU.

Velocidades configurables:

• 1200 bps.
• 2400 bps.
• 4800 bps.
• 9600 bps.
• 19200 bps.

Condiciones ambientales

• Temperatura de operación: -5 a 40 °C.
• Humedad: hasta 90 %.
• Vibración: menor a 100 Hz y menor a 0,3 m/s².

Materiales en contacto con la muestra

• Acero inoxidable SUS304.
• Acero inoxidable SUS316.
• FKM.
• CaF₂.
• SiO₂.
• Oro (Au).
• Platino (Pt).
• Vidrio.

Certificaciones antiexplosivas

Certificación japonesa para atmósferas explosivas (JPEx).

Protecciones disponibles:

• Ex d.
• Ex px.
• Ex pxd.

Clasificación de temperatura:

• T4.

Servicios auxiliares

Gas protector para equipos presurizados

• Nitrógeno.
• Presión: 196 a 690 kPa.
• Caudal de purga: 10 L/min.
• Caudal de operación: 500 mL/min.
• Punto de rocío: ≤ -30 °C.

Aplicaciones típicas

• Producción de petróleo y gas.
• Plantas petroquímicas.
• Producción de amoníaco.
• Plantas de ácido sulfúrico.
• Separación de aire.
• Generadores refrigerados por hidrógeno.
• Industria siderúrgica.
• Tratamientos térmicos.
• Refinerías.
• Control de combustión industrial.
