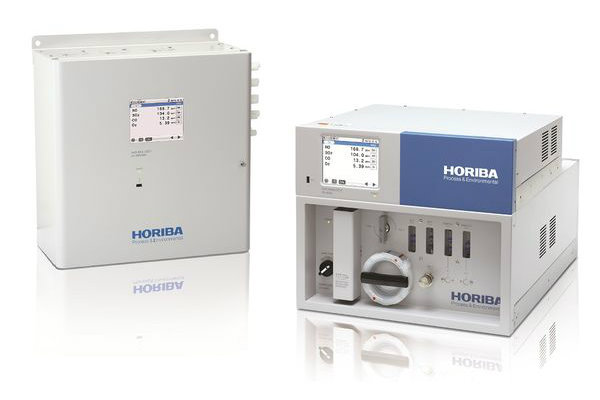

Analizador de gases multi componente serie VA-5000

El VA-5000 es un analizador multicomponente modular para gases de proceso y emisiones que permite medir simultáneamente hasta cuatro componentes utilizando distintas tecnologías analíticas. Está diseñado para aplicaciones industriales, ambientales, investigación y control de procesos. El sistema puede complementarse con la unidad de acondicionamiento de muestra VS-5000.

Características principales

• Medición simultánea de hasta 4 componentes gaseosos.
• Diseño modular con posibilidad de ampliar configuraciones mediante incorporación o reemplazo de módulos.
• Corrección interna automática de valores corregidos por oxígeno (O₂).
• Pantalla táctil color de 5,7 pulgadas.
• Visualización de tendencias en tiempo real.
• Comunicación Ethernet mediante Modbus TCP.
• Almacenamiento de datos en memoria USB.
• Capacidad de almacenamiento continuo de hasta 15 días utilizando memoria USB de 1 GB.
• Funciones integradas de:
  • Autocalibración.
  • Control de blowback.
  • Alarmas de concentración.
  • Autodiagnóstico.
  • Registro de señales internas y eventos.

Tecnologías de medición disponibles

NDIR (Infrarrojo No Dispersivo)

Componentes medibles:

• CO
• CO₂
• CH₄
• N₂O
• NO
• SO₂
• NH₃

Características:

• Sistema de doble haz.
• Detector MEMS de alta sensibilidad.
• Alta resistencia a vibraciones.
• Baja interferencia entre componentes.

CLA (Quimioluminiscencia)

Componentes:

• NO
• NOx

Características:

• Alta sensibilidad.
• Rangos bajos desde 20 ppm.
• Eliminación de interferencias por CO₂ y vapor de agua.

Métodos de medición de O₂ disponibles

• Magnetoneumático (MPA).
• Paramagnético (PMA).
• Celda galvánica.
• Zirconia.

Rangos de medición

CO

• Alta sensibilidad:
  • 0-50 ppm.
• Estándar:
  • 0-200 ppm.
• Máximo:
  • 0-100 % vol.

CO₂

• Alta sensibilidad:
  • 0-50 ppm.
• Estándar:
  • 0-100 ppm.
• Máximo:
  • 0-100 % vol.

CH₄

• Alta sensibilidad:
  • 0-100 ppm.
• Estándar:
  • 0-200 ppm.
• Máximo:
  • 0-100 % vol.

N₂O

• Estándar:
  • 0-100 ppm.
• Máximo:
  • 0-5000 ppm.

NO

• Estándar:
  • 0-500 ppm.
• Máximo:
  • 0-1 % vol.

SO₂

• Alta sensibilidad:
  • 0-100 ppm.
• Estándar:
  • 0-200 ppm.
• Máximo:
  • 0-10 % vol.

NH₃

• Estándar:
  • 0-100 ppm.
• Máximo:
  • 0-1000 ppm.

NOx (CLA)

• Desde:
  • 0-20 ppm.
• Hasta:
  • 0-5000 ppm.

O₂

MPA

• 0-5 % vol.
• Hasta 0-100 % vol.

Celda galvánica

• 0-5 % vol.
• Hasta 0-25 % vol.

Zirconia

• 0-5 % vol.
• Hasta 0-25 % vol.

PMA

• 0-5 % vol.
• Hasta 0-100 % vol.

Prestaciones

Repetibilidad

• ±0,5 % del fondo de escala.

Linealidad

• ±1,0 % del fondo de escala.
• Opción:
  • ±2,0 % F.S. para relación de rango 1:20.

Deriva

NDIR

• ±2,0 % F.S./semana.
• En rangos de alta sensibilidad:
  • ±1,0 a ±2,0 % F.S./día según gas.

CLA

• ±2,0 % F.S./semana.

MPA

• ±2,0 % F.S./semana.

Celda galvánica

• ±1,0 % F.S./día.

Zirconia

• Cero:
  • ±1,0 % F.S./semana.
• Span:
  • ±2,0 % F.S./semana.

PMA

• ±2,0 % F.S./semana.

Tiempo de respuesta

NDIR

• T90: 30 segundos.
• Td + T90: 40 segundos.

CLA

• Td + T90: 45 segundos.

Caudales de muestra

Entradas y salidas

Salidas analógicas

Hasta 8 canales:

• 0-16 mA
• 4-20 mA
• 0-20 mA
• 0-1 V

Entradas analógicas

Hasta 4 canales aislados.

Salidas digitales

Hasta 16 canales aislados.

Entradas digitales

Hasta 16 canales aislados.

Comunicaciones

• Ethernet.
• Modbus TCP.
• USB para configuración y almacenamiento de datos.

Condiciones de muestra

• Temperatura ambiente.
• Sin polvo.
• Humedad inferior a saturación a 5 °C.
• Presión:
  • 0 a 490 Pa.

Condiciones ambientales

• Temperatura:
  • 0 a 45 °C.
• Humedad:
  • Hasta 90 % sin condensación.
• Altitud:
  • 3000 m para configuraciones sólo NDIR.
  • 2000 m para configuraciones con O₂ o CLA.

Alimentación eléctrica

• 100 a 240 VAC.
• 50/60 Hz.

Consumo eléctrico

• Entre 100 y 350 VA, según configuración.

Diseño mecánico

VA-5000

• Ancho: 430 mm
• Profundidad: 380 mm
• Alto: 132 mm
• Formato: rack estándar 19”.
• Peso:
  • Entre 7 y 18 kg, según configuración.

Sistema de acondicionamiento VS-5000

Modelos:

• VS-5001
• VS-5002
• VS-5003
• VS-5004

Características:

• Montaje en rack de 19″.
• Muestreo seco a 5 °C.
• Integración de:
  • Bombas.
  • Enfriadores termoeléctricos.
  • Filtros.
  • Convertidor NOx.
  • Separadores de condensado.
  • Captadores de niebla.
  • Control de flujo.

Caudal

• 1,5 a 5 L/min.

Alimentación

• 100 a 240 VAC.
• 50/60 Hz.

Consumo

• 150 a 200 VA.

Dimensiones

• 430 × 550 × 221 mm.

Peso

• Entre 16 y 20 kg.

Aplicaciones

• Sistemas CEMS.
• Monitoreo de emisiones industriales.
• Investigación SCR.
• Investigación en celdas de combustible.
• Estudios de gases de efecto invernadero.
• Control de calidad de gases patrón.
• Control de combustión.
• Monitoreo de biogás.
• Procesos siderúrgicos.
• Plantas de tratamiento de agua.
• Hornos industriales y cerámicos.
• Investigación y desarrollo de procesos industriales.
