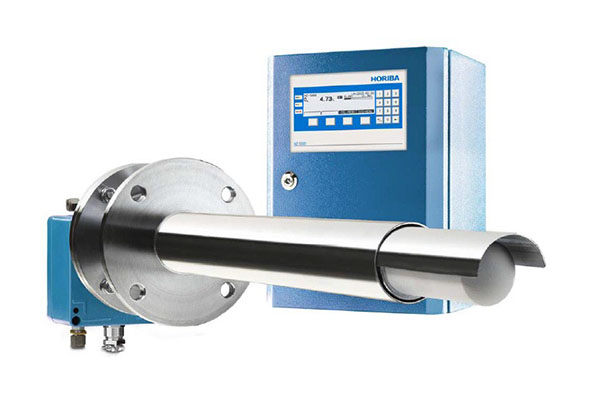

Analizador de oxigeno modelo NZ-5000

El NZ-5000 es un analizador InSitu de oxígeno (O₂) diseñado para el control de combustión en aplicaciones industriales. Realiza la medición directamente dentro del proceso mediante una sonda con el sensor ubicado en la punta, permitiendo obtener una respuesta rápida y representativa de las condiciones reales de combustión.

Características principales

• Medición directa InSitu de oxígeno.
• Sensor ubicado en el extremo de la sonda, dentro del flujo de proceso.
• Diseñado para aplicaciones de combustión con distintos tipos de combustibles.
• Operación sin necesidad de calibraciones periódicas.
• Bajo requerimiento de mantenimiento.
• Electrónica con pantalla gráfica retroiluminada de alta visibilidad.
• Funciones integradas de autodiagnóstico y supervisión del estado del sensor.

Prestaciones

• Rango de medición:
  • Desde niveles de ppm hasta 100 % O₂.
• Exactitud:
  • ±0,2 % del valor medido.
• Tiempo de respuesta:
  • 0,5 segundos.
  • Condición: velocidad del gas superior a 10 m/s.

Temperaturas de operación

Temperatura del gas de proceso

• Hasta 800 °C.
• Hasta 1400 °C utilizando tubo de protección refrigerado.

Temperatura ambiente

• Sonda:
  • -40 °C a 80 °C.
• Unidad electrónica:
  • -20 °C a 55 °C.

Sonda de medición

• Profundidad máxima de inserción:
  • 3682 mm.

Comunicaciones e interfaces

• HART.
• Fieldbus.
• RS485.
• Modbus RTU.
• RS232.

Protección ambiental

• Sonda:
  • IP65.
• Unidad electrónica:
  • IP66.

Funciones de diagnóstico

• Monitoreo continuo del estado del sensor.
• Función de diagnóstico “O₂ Sensor Life” para seguimiento de vida útil.
• Verificación de plausibilidad de medición integrada.
• Registro y consulta de calibraciones anteriores.

Aplicación en control de combustión

El equipo está diseñado para mantener el control de oxígeno dentro de rangos óptimos de combustión:

• Rango operativo recomendado:
  • 0,5 % a 2 % O₂.

Indicaciones típicas:

• Menos de 0,5 % O₂:
  • Riesgo de combustión incompleta y aumento de compuestos no quemados.
• Más de 2 % O₂:
  • Exceso de aire y disminución de eficiencia térmica por enfriamiento del proceso.

Características operativas

• Respuesta inmediata a cambios de concentración de oxígeno.
• Regulación rápida de la combustión gracias a la medición directa en el proceso.
• Vida útil prolongada en aplicaciones de gases de combustión.
• Construcción preparada para condiciones severas de operación industrial.
