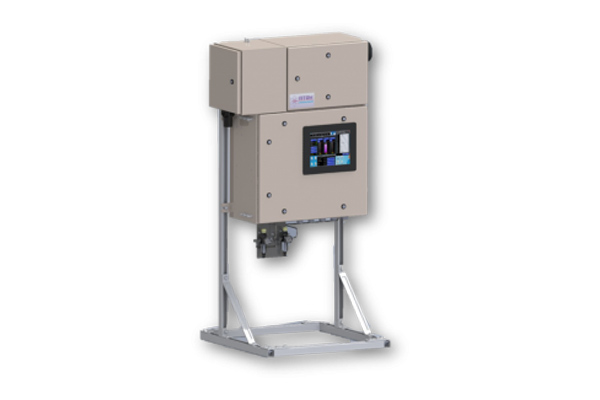

Analizador de Azufre Total en Gases de Chimenea Modelo FGA-1000

El ATOM FGA-1000 es un analizador de proceso en línea diseñado para la medición continua de azufre total en gases de antorcha (flare gas) y otras corrientes gaseosas. Utiliza tecnología Excimer UV Fluorescence (EUVF) y está orientado a aplicaciones que requieren amplio rango dinámico, alta velocidad de respuesta y monitoreo continuo de emisiones.

Principio de medición

El equipo emplea la técnica de fluorescencia ultravioleta Excimer (EUVF) para determinar el contenido total de azufre.

Proceso analítico

• La muestra es introducida en un horno de oxidación de alta temperatura.
• Los hidrocarburos se convierten en dióxido de carbono (CO₂) y agua (H₂O).
• Los compuestos sulfurados se oxidan a dióxido de azufre (SO₂) a temperaturas superiores a 1000 °C.
• El SO₂ es excitado mediante una fuente UV de alta energía.
• La fluorescencia emitida es filtrada ópticamente para eliminar interferencias.
• La señal es detectada mediante un tubo fotomultiplicador (PMT) y procesada por electrónica de alta sensibilidad.

Tecnología EUVF

Características principales

• Amplio rango dinámico de medición.
• Alta sensibilidad para mediciones de azufre total.
• Excelente estabilidad del detector.
• Capacidad de medir la totalidad de los compuestos sulfurados presentes en la corriente.
• Aplicable a corrientes con concentraciones elevadas de azufre sin necesidad de múltiples rangos de calibración.

Rango de medición

• 0 a 100 % de azufre total, configurable según la aplicación específica de antorcha o proceso.

Desempeño analítico

Repetibilidad

• 50 ppm SD o ±2 % del valor medido, el mayor de ambos.
• 25 ppm SD con promediado de 5 minutos.

Linealidad

• ±2 % de escala completa, dependiendo del rango dinámico configurado.

Tiempo de respuesta

• 99 % del nuevo valor en aproximadamente 100 segundos.

Tiempo de ciclo

• Ciclo estándar de 100 segundos.
• Configurable hasta ciclos de 60 segundos para aplicaciones de respuesta rápida.

Sistema de calibración

Calibración

• Calibración automática.
• Calibración manual.

Características del sistema

• Utiliza un único rango de calibración.
• No requiere múltiples válvulas de muestra.
• No requiere múltiples gases de calibración.
• Emplea una única válvula de inyección de muestra.
• Utiliza una única fuente para el detector PMT.

Beneficios operativos

• Menor complejidad del sistema.
• Menor tiempo de mantenimiento.
• Reducción de costos de calibración y operación.

Aplicaciones típicas

• Gases de antorcha (flare gas).
• Gases de chimenea (stack gas).
• Corrientes de proceso.
• Combustibles refinados.
• GLP (LPG).
• Gas natural.

Sistema de control y operación

Interfaz gráfica de usuario (GUI)

El analizador incorpora una interfaz gráfica intuitiva para operación y supervisión.

Funciones disponibles:

• Visualización de datos en tiempo real.
• Tres indicadores digitales configurables por el usuario.
• Gráficos de barras actualizados en tiempo real.
• Monitoreo del estado del ciclo analítico.
• Configuración de eventos temporizados.
• Configuración y validación de calibraciones.
• Monitoreo de entradas y salidas.
• Visualización de datos históricos.
• Protección mediante contraseñas.
• Sistema de ayuda contextual integrado.

Comunicaciones

Salidas analógicas

• Dos salidas 4-20 mA DC.

Comunicaciones digitales

• RS-232 Modbus.
• RS-485 opcional.
• Ethernet opcional.
• TCP/IP Ethernet.

Interfaz local

• Pantalla táctil de 12 pulgadas.
• Computadora integrada con Windows embebido.

Acceso remoto

Sistema ATOM ACCESS:

• Control remoto completo del analizador.
• Monitoreo remoto de parámetros de análisis.
• Acceso a datos digitales del proceso.

Sistema de alarmas

Contacto seco global configurable para:

• Falla de alimentación eléctrica.
• Pérdida de purga.
• Baja presión de oxidante.
• Falla de autocalibración.
• Analizador en calibración.
• Analizador detenido o fuera de servicio.

Requerimientos de servicios

Temperatura ambiente

• -20 °C a +40 °C.
• Equivalente a -4 °F a +104 °F.

Alimentación eléctrica

• 110 VAC.
• 50/60 Hz.
• Consumo aproximado de 2200 W.

Aire de instrumentos

• 70 psig (4,8 bar).
• 7 SCFM.
• Libre de aceite.
• Punto de rocío de -40 °C.

Aire grado cero

• 70 psig (4,8 bar).
• 200 SCCM.

Construcción mecánica

Dimensiones

• Altura: 965,2 mm (38,0″).
• Ancho: 660,4 mm (26,0″).
• Profundidad: 304,8 mm (12,0″).

Volumen ocupado

• Aproximadamente 8,1 ft³.

Montaje

• Montaje mural.
• Montaje sobre estructura tipo Unistrut.

Diseño y montaje

• Diseño compacto para instalación exterior.
• No requiere shelter para operación estándar.
• Integración sencilla en instalaciones existentes.
• Baja demanda de servicios auxiliares.
• Diseñado para monitoreo continuo de emisiones y corrientes de proceso.

Certificaciones

• Diseñado para NEC Class I, Division 2, Groups B, C y D.
• Certificación CSA disponible como opción.
