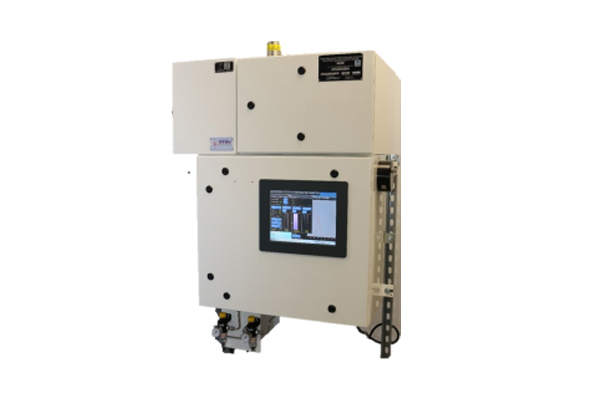

Analizador de Azufre en Líquidos Modelo SLA-1000

El ATOM SLA-1000 es un analizador de proceso en línea diseñado para la medición de azufre total en combustibles líquidos y corrientes de refinería, utilizando tecnología Excimer UV Fluorescence (EUVF). Está orientado a aplicaciones de monitoreo continuo con alta sensibilidad, tiempos de respuesta rápidos y capacidad de medición en concentraciones muy bajas de azufre.

Principio de medición

El equipo utiliza la técnica de fluorescencia ultravioleta Excimer (EUVF) para determinar el contenido total de azufre.

Proceso analítico

• La muestra se inyecta en un horno de oxidación a temperaturas superiores a 1000 °C.
• Los hidrocarburos se convierten en CO₂ y H₂O.
• El azufre contenido en la muestra se oxida a dióxido de azufre (SO₂).
• El SO₂ es excitado mediante radiación ultravioleta de alta energía generada por una fuente Excimer.
• La fluorescencia emitida por las moléculas excitadas es detectada por un tubo fotomultiplicador (PMT).
• La señal es procesada por electrónica de alta sensibilidad para determinar la concentración de azufre.

Características de la tecnología EUVF

• Alta sensibilidad para mediciones de bajo nivel.
• Capacidad de análisis por debajo de 1 ppm.
• Excelente estabilidad de medición.
• Escasa interferencia por nitrógeno en comparación con otras técnicas UVF.
• Resultados poco sensibles a la acumulación de muestras en el sistema.
• Baja influencia de compuestos oxigenados presentes en la corriente analizada.

Rango de medición

• Desde 1 ppm hasta 10 % de azufre total, dependiendo de la aplicación y configuración.

Desempeño analítico

Repetibilidad

• 200 ppb SD o ±2 % del valor medido, el mayor de ambos.
• 100 ppb SD con promediado de 5 minutos o ±2 % del valor medido, el mayor de ambos.

Linealidad

• ±2 % de escala completa, dependiendo del rango dinámico configurado.

Tiempo de respuesta

• 99 % de respuesta en un ciclo de análisis.
• Tiempo típico: 180 segundos.

Tiempo de ciclo

• Configurable por el usuario.
• Ciclo estándar: 100 segundos.

Promediado de resultados

• Posibilidad de promediar hasta 10 análisis secuenciales para optimizar estabilidad y sensibilidad en bajas concentraciones.

Aplicaciones típicas

• Diésel convencional y ULSD.
• Gasolinas convencionales y Tier III.
• Reformado catalítico.
• Isomerización.
• Corrientes de mezcla (blending).
• Protección de catalizadores.
• Gasolina natural.
• Combustibles de refinería y petroquímica.

Sistema de control y operación

Interfaz gráfica (GUI)

El software incorpora una interfaz gráfica con acceso a todas las funciones del analizador.

Funciones disponibles:

• Monitoreo en tiempo real.
• Visualización de tres lecturas digitales configurables.
• Barras gráficas analógicas en tiempo real.
• Estado del ciclo analítico.
• Gestión de eventos temporizados.
• Configuración de calibraciones.
• Validaciones automáticas y manuales.
• Historial de resultados.
• Configuración de usuarios y contraseñas.
• Tendencias y gráficos históricos.

Acceso remoto

Sistema ATOM ACCESS®:

• Acceso remoto mediante red Ethernet.
• Operación completa del analizador desde estaciones remotas autorizadas.
• Monitoreo de parámetros de proceso y diagnóstico.

Calibración

• Calibración automática.
• Calibración manual.
• Rutinas de validación integradas en el software.

Comunicaciones

Salidas analógicas

• 20 mA DC (opcional).

Comunicaciones digitales

• Modbus RS-485.
• Modbus RS-422.
• Opcional RS-232.
• Opcional Ethernet TCP/IP.

Interfaz local

• Pantalla táctil de 12 pulgadas.
• Computadora integrada con sistema operativo embebido.

Alarmas

Salida de contacto seco global configurable para:

• Falla de alimentación eléctrica.
• Pérdida de purga.
• Baja presión del oxidante.
• Baja temperatura del horno.
• Otras alarmas configurables.

Requerimientos de servicios

Temperatura ambiente

• -20 °C a +40 °C.
• Equivalente a -4 °F a +104 °F.

Alimentación eléctrica

• 120 VAC.
• 50/60 Hz.
• Consumo: 2200 W.

Aire de instrumentos

• 70 psig (4,8 bar).
• 5 SCFM.
• Libre de aceite.
• Punto de rocío de -40 °C.

Aire grado cero

• 70 psig (4,8 bar).
• 200 SCCM.

Construcción mecánica

Dimensiones

• Altura: 965,2 mm (38,0″).
• Ancho: 660,4 mm (26,0″).
• Profundidad: 304,8 mm (12,0″).

Volumen ocupado

• Aproximadamente 8,1 ft³.

Montaje

• Montaje mural.
• Montaje sobre estructura tipo Unistrut.

Diseño y mantenimiento

• Diseño compacto para instalación exterior.
• No requiere instalación en refugio o shelter.
• Utiliza únicamente aire para combustión durante la operación normal.
• No requiere gases adicionales de combustión o transporte.
• Sistema de inyección simplificado para aumentar confiabilidad.
• La válvula de muestra actúa una sola vez por ciclo analítico, reduciendo desgaste y mantenimiento.

Certificaciones

• Diseñado para NEC Class I, Division 2, Groups B, C y D.
• Certificación CSA disponible de forma opcional.
