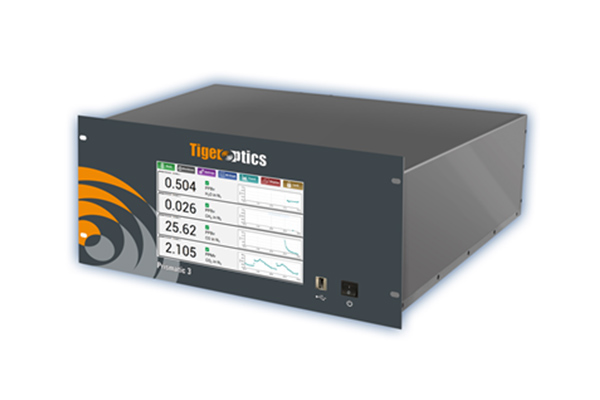

Analizador de Trazas modelo Prismatic 3 multicomponente

El Prismatic™ 3 es un analizador multicomponente para detección de gases traza basado en tecnología Cavity Ring-Down Spectroscopy (CRDS). Está diseñado para la medición simultánea de humedad (H₂O), monóxido de carbono (CO), dióxido de carbono (CO₂) y metano (CH₄) en gases de alta pureza. Es especialmente utilizado en aplicaciones de control de pureza de hidrógeno conforme a los requisitos de SAE J2719 e ISO 14687.

Características generales

• Medición simultánea de H₂O, CO, CO₂ y CH₄.
• Detección en niveles de partes por billón (ppb).
• Tecnología CRDS de alta sensibilidad.
• No requiere gases de calibración.
• No requiere gases auxiliares de operación.
• Sin repuestos consumibles habituales para la medición.
• Instalación y operación simplificadas.
• Monitoreo continuo en tiempo real.
• Diseñado para aplicaciones industriales y de investigación.

Aplicaciones

• Monitoreo de pureza de hidrógeno para celdas de combustible.
• Producción de hidrógeno.
• Transporte y almacenamiento de hidrógeno.
• Estaciones de carga de hidrógeno.
• Control de gases de alta pureza.
• Laboratorios de investigación.

Tecnología de medición

Principio de operación

• Tecnología óptica basada en espectroscopía de decaimiento de cavidad (CRDS).
• Medición directa y altamente sensible de contaminantes traza.
• Capacidad de medición desde niveles de ppb hasta ppm.
• Medición simultánea de cuatro componentes.

Desempeño analítico

Exactitud

• ±4 % de la lectura o el límite de detección, el valor que resulte mayor.

Precisión

• ±0,75 % de la lectura o un tercio del límite de detección, el valor que resulte mayor.

Tiempo de respuesta

• Menor a 5 minutos para alcanzar el 95 % de la respuesta final en operación de cuatro canales simultáneos.

Condiciones ambientales

Temperatura de operación

• 10 °C a 40 °C.

Humedad relativa

• 30 % a 80 % sin condensación.

Temperatura de almacenamiento

• -10 °C a +50 °C.

Sistema de manejo de gases

Materiales en contacto con la muestra

• Acero inoxidable 316L.
• Terminación superficial de 10 Ra.

Conexiones de proceso

• Entrada y salida mediante conexiones macho VCR de 1/4″.

Hermeticidad

• Ensayo de fugas hasta 1 × 10⁻⁹ mbar·l/s.

Presión de entrada

• 10 a 125 psig.
• 1,7 a 9,6 bara.

Caudal de muestra

• Menor a 1 slpm, dependiendo del gas.

Gases admitidos

• Hidrógeno.
• Oxígeno.
• Gases inertes.

Temperatura máxima de muestra

• Hasta 60 °C.

Rangos de medición en nitrógeno (N₂)

Metano (CH₄)

• Rango: 0 a 100 ppm.
• Límite de detección: 100 ppb.
• Precisión a cero: 35 ppb.

Humedad (H₂O)

• Rango: 0 a 40 ppm.
• Límite de detección: 100 ppb.
• Precisión a cero: 35 ppb.

Monóxido de carbono (CO)

• Rango: 0 a 500 ppm.
• Límite de detección: 50 ppb.
• Precisión a cero: 20 ppb.

Dióxido de carbono (CO₂)

• Rango: 0 a 1000 ppm.
• Límite de detección: 200 ppb.
• Precisión a cero: 70 ppb.

Rangos de medición en hidrógeno (H₂)

Metano (CH₄)

• 0 a 100 ppm.
• LDL: 100 ppb.

Humedad (H₂O)

• 0 a 25 ppm.
• LDL: 100 ppb.

Monóxido de carbono (CO)

• 0 a 500 ppm.
• LDL: 50 ppb.

Dióxido de carbono (CO₂)

• 0 a 1000 ppm.
• LDL: 320 ppb.

Rangos de medición en argón (Ar)

Metano (CH₄)

• 0 a 90 ppm.
• LDL: 100 ppb.

Humedad (H₂O)

• 0 a 18 ppm.
• LDL: 40 ppb.

Monóxido de carbono (CO)

• 0 a 400 ppm.
• LDL: 40 ppb.

Dióxido de carbono (CO₂)

• 0 a 800 ppm.
• LDL: 160 ppb.

Rangos de medición en oxígeno (O₂)

Metano (CH₄)

• 0 a 90 ppm.
• LDL: 100 ppb.

Humedad (H₂O)

• 0 a 20 ppm.
• LDL: 50 ppb.

Monóxido de carbono (CO)

• 0 a 400 ppm.
• LDL: 45 ppb.

Dióxido de carbono (CO₂)

• 0 a 850 ppm.
• LDL: 170 ppb.

Electrónica e interfaces

Alimentación eléctrica

• 90 a 240 VAC.
• 50/60 Hz.

Consumo eléctrico

• Máximo 300 W.

Salidas analógicas

• Una salida aislada de 4-20 mA por canal.

Alarmas

• Una alarma programable por cada canal.
• Una alarma general de falla del sistema.
• Relés tipo Form C.

Interfaces de comunicación

• Ethernet 10/100 Base-T.
• RS-232.
• RS-485.

Interfaz de usuario

• Pantalla táctil LCD de 10,4″.

Almacenamiento de datos

• Memoria interna.
• Dispositivos flash externos.

Dimensiones y peso

Dimensiones

• Altura: 222 mm.
• Ancho: 483 mm.
• Profundidad: 599 mm.

Montaje

• Compatible con rack estándar de 19″.

Peso

• Aproximadamente 22,7 kg (50 lb).
