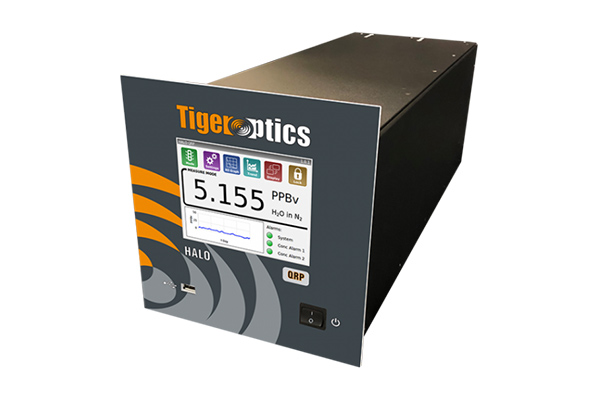

Analizador de Trazas modelo Halo

El HALO LP H₂O es un analizador de humedad en trazas diseñado para la medición de agua en gases hidruros y matrices inertes. Está orientado a aplicaciones que requieren detección de humedad a niveles de ppb, utilizando una tecnología de medición absoluta que no requiere gases de calibración.

Características generales

• Detección de humedad a niveles de partes por billón (ppb).
• Medición absoluta sin utilización de gases de calibración.
• Amplio rango dinámico de más de cuatro órdenes de magnitud.
• Bajo costo operativo y de mantenimiento.
• Tecnología limpia, sin necesidad de gases externos de calibración.
• Diseño compacto.
• Alarmas programables por el usuario para eventos de alta humedad.

Desempeño analítico

Exactitud

• ±4 % de la lectura o el límite de detección, el valor que resulte mayor.

Precisión

• ±1 % de la lectura o un tercio del límite de detección, el valor que resulte mayor.

Tiempo de respuesta

• Menor a 3 minutos para alcanzar el 95 % de la respuesta final.

Condiciones ambientales

Temperatura de operación

• 10 °C a 40 °C.

Humedad relativa ambiente

• 30 % a 80 % sin condensación.

Temperatura de almacenamiento

• -10 °C a +50 °C.

Sistema de manejo de gases

Materiales en contacto con la muestra

• Acero inoxidable 316L.
• Terminación superficial de 10 Ra.
• Versión opcional para gases corrosivos.

Conexiones de proceso

• Entrada y salida mediante conexiones macho VCR de 1/4″.

Hermeticidad

• Ensayo de fugas hasta 1 × 10⁻⁹ mbar·l/s.

Presión de entrada

• 10 a 125 psig.
• 1,7 a 9,6 bara.

Presión de salida

• Menor a 10 Torr (13 mbar).

Caudal de muestra

• Hasta 1,0 slpm.

Temperatura máxima de gas

• Hasta 60 °C.

Gases admitidos

• Amoníaco (NH₃).
• Fosfina (PH₃).
• Arsina (AsH₃).
• Matrices inertes.
• Hidrógeno.
• Helio.
• Nitrógeno.
• Argón.
• Óxido nítrico (NO).
• Germano (GeH₄).

Rangos de medición y límites de detección

Modelo estándar

Modelo para arsina

Electrónica e interfaces

Alimentación eléctrica

• 90 a 240 VAC.
• 50/60 Hz.

Consumo

• Máximo 40 W, sin incluir la bomba de vacío.

Salida analógica

• 4-20 mA aislada.

Alarmas

• Dos alarmas programables por el usuario.
• Una alarma de falla del sistema.
• Relés tipo Form C.

Interfaces de comunicación

• Ethernet 10/100 Base-T.
• USB.
• RS-232.
• RS-485.
• Modbus TCP opcional.

Interfaz de usuario

• Pantalla táctil LCD de 5,7″.

Almacenamiento de datos

• Memoria interna.
• Dispositivos flash externos.

Construcción mecánica

Dimensiones del sensor estándar

• Altura: 222 mm.
• Ancho: 218 mm.
• Profundidad: 670 mm.

Dimensiones del rack para sensores

• Altura: 222 mm.
• Ancho: 483 mm.
• Profundidad: 670 mm.

Capacidad del rack

• Hasta dos sensores.

Peso

• 15 kg (33 lb).

Certificaciones

• Marcado CE.

Requisitos adicionales

• Requiere fuente de vacío externa para operación.
• Para aplicaciones con fosfina, arsina, hidrógeno, NO y germano se requiere una bomba de vacío de baja fuga certificada para el gas correspondiente.
