Analizador de Trazas modelo Aloha

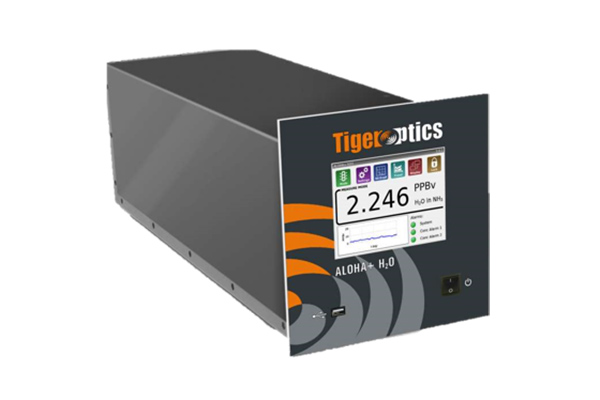

El ALOHA+ H₂O es un analizador de gases diseñado para la medición de trazas de humedad en amoníaco (NH₃), basado en tecnología Cavity Ring-Down Spectroscopy (CRDS). Está orientado a aplicaciones industriales que requieren detección de humedad a niveles extremadamente bajos, como la fabricación de LED de alta luminosidad y gases especiales.

Tecnología de medición

Principio de operación

• Tecnología de espectroscopía de decaimiento de cavidad óptica (CRDS).
• Medición absoluta sin necesidad de calibración periódica.
• Sistema totalmente autocalibrado.
• No requiere reemplazo de purificadores.
• No requiere mantenimiento periódico de sensores.
• No requiere reconstrucción de bombas o ajustes frecuentes.

Características principales

• Capacidad de detección de humedad de hasta 3 ppb en amoníaco.
• Capacidad de detección sub-ppb en gases inertes.
• Amplio rango dinámico de medición.
• Respuesta rápida.
• Bajo costo operativo.
• Pantalla táctil integrada.
• Comunicaciones remotas incorporadas.

Desempeño analítico

Exactitud

• ±4 % de la lectura o el límite de detección, el valor que resulte mayor.

Precisión

• ±1 % de la lectura o un tercio del límite de detección, el valor que resulte mayor.

Tiempo de respuesta

• Menor a 5 minutos para alcanzar el 95 % de la respuesta final.

Rangos y sensibilidad de medición

Humedad en amoníaco (NH₃)

• Rango: 0 a 20 ppm.
• Límite de detección (LDL): 3 ppb.
• Precisión a cero: 1 ppb.

Humedad en nitrógeno

• Rango: 0 a 6 ppm.
• LDL: 0,5 ppb.
• Precisión a cero: 0,2 ppb.

Humedad en helio

• Rango: 0 a 3 ppm.
• LDL: 0,3 ppb.
• Precisión a cero: 0,1 ppb.

Humedad en argón

• Rango: 0 a 4 ppm.
• LDL: 0,4 ppb.
• Precisión a cero: 0,15 ppb.

Humedad en hidrógeno

• Rango: 0 a 6 ppm.
• LDL: 0,5 ppb.
• Precisión a cero: 0,2 ppb.

Condiciones de operación

Temperatura ambiente

• 10 °C a 40 °C.

Humedad relativa ambiente

• 30 % a 80 % HR sin condensación.

Temperatura de almacenamiento

• -10 °C a +50 °C.

Sistema de manejo de gases

Materiales en contacto con la muestra

• Acero inoxidable 316L.
• Terminación superficial de 10 Ra.

Conexiones de proceso

• Entrada y salida mediante conexiones macho VCR de 1/4″.

Hermeticidad

• Ensayo de fugas hasta 1 × 10⁻⁹ mbar·l/s.

Presión de entrada

• 10 a 125 psig.
• 1,7 a 9,6 bara.

Presión de salida

• Menor a 2 Torr (2,7 mbar).

Caudal de muestra

• Hasta 1,8 slpm, dependiendo del gas.

Gases admitidos

• Amoníaco (NH₃).
• Gases inertes.
• Hidrógeno.

Temperatura máxima de muestra

• Hasta 60 °C.

Requisito adicional

• Requiere fuente de vacío externa.

Electrónica y comunicaciones

Alimentación

• 90 a 240 VAC.
• 50/60 Hz.

Consumo eléctrico

• Máximo 40 W (sin considerar la bomba de vacío).

Salidas analógicas

• Señal aislada de 4-20 mA.

Alarmas

• Dos alarmas programables por el usuario.
• Una alarma de falla del sistema.
• Relés tipo Form C.

Interfaces de comunicación

• Ethernet 10/100 Base-T.
• USB.
• RS-232.
• RS-485.

Interfaz de usuario

• Pantalla LCD táctil de 5,7″.

Almacenamiento de datos

• Memoria interna.
• Dispositivos flash externos.

Dimensiones y peso

Sensor estándar

• Altura: 222 mm.
• Ancho: 218 mm.
• Profundidad: 670 mm.

Dimensiones equivalentes:

• 8,73″ × 8,57″ × 26,4″.

Rack para sensores

• Altura: 222 mm.
• Ancho: 483 mm.
• Profundidad: 670 mm.

Capacidad:

• Hasta dos sensores.

Peso

• 15,4 kg (34 lb).

Certificación

• Marcado CE.
