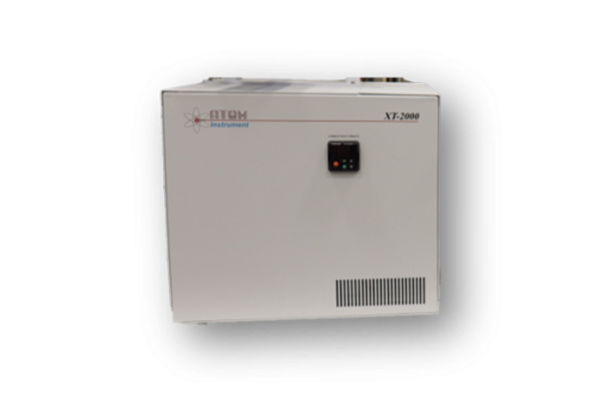

Analizador de Azufre Total y Nitrógeno Total en Gases y Líquidos Modelo XT-2000

La serie ATOM XT es una familia de analizadores de laboratorio diseñada para la determinación de azufre total y nitrógeno total en muestras líquidas y gaseosas. El sistema cumple con los métodos ASTM D5453, D6667, D7551 y D4629, y utiliza tecnologías de detección basadas en fluorescencia UV Excimer y quimioluminiscencia.

Características generales

• Medición de azufre total y nitrógeno total en un único equipo.
• Capacidad de medición por debajo de 1 ppm.
• Amplio rango dinámico de medición.
• Análisis de líquidos, gases y GLP.
• Operación con aire o mezclas oxígeno-argón para combustión.
• Tiempo de análisis reducido.
• Diseño compacto de laboratorio.
• Alta estabilidad y precisión analítica.
• Utilización de una única calibración para amplios rangos de concentración.

Tecnologías de medición

Azufre total

Método:

• Fluorescencia ultravioleta Excimer (EUVF).

Características:

• Alta sensibilidad.
• Baja interferencia por nitrógeno.
• Amplio rango dinámico.
• Excelente estabilidad analítica.
• Medición de trazas y concentraciones elevadas con el mismo sistema.

Nitrógeno total

Método:

• Quimioluminiscencia.

Características:

• Detector optimizado para bajo nivel de ruido de fondo.
• Alta sensibilidad para mediciones de trazas.
• Amplio rango dinámico de concentración.
• Funcionamiento mediante una única calibración.

Principio de operación

Las muestras son sometidas a combustión a alta temperatura.

Combustión

• Temperatura de combustión: 1050 °C.

Durante el proceso:

• Los compuestos sulfurados generan dióxido de azufre (SO₂).
• Los compuestos nitrogenados generan óxido nítrico (NO).

Detección de azufre

• El SO₂ es excitado mediante radiación UV Excimer.
• La fluorescencia emitida es proporcional a la concentración total de azufre.

Detección de nitrógeno

• El NO reacciona con ozono (O₃).
• La reacción genera una emisión quimioluminiscente proporcional a la concentración total de nitrógeno.

Módulos opcionales

LAS-1000 (Liquid Autosampler)

Muestreador automático para líquidos.

Características:

• Movimiento vectorial XYZ programable.
• Inyección automática de muestras líquidas.
• Configuración programable por el usuario.
• Accionamiento directo del eje Z por tornillo.

EIM-1000 (External Injection Module)

Módulo para gases y GLP.

Características:

• Inyección mediante actuador microeléctrico.
• No requiere gas auxiliar para accionamiento de válvulas.
• Integración directa con el software del analizador.
• Instalación próxima al equipo principal.

Desempeño analítico

Rango de medición

Azufre total:

• 0 a 10 %.

Nitrógeno total:

• 0 a 1 %.

Repetibilidad

Azufre total:

• 30 ppb o 2 % del valor medido, el mayor de ambos.

Nitrógeno total:

• 30 ppb o 2 % del valor medido, el mayor de ambos.

Tiempo de análisis

• Aproximadamente 3 minutos por muestra.

Desempeño experimental reportado

Ensayos sobre gasolinas, diésel, aromáticos y GLP mostraron:

• Desviaciones estándar relativas (RSD) cercanas a 1 %.
• Alta precisión en concentraciones inferiores y superiores a 10 ppm.

Tamaño de muestra

Muestras líquidas

• 5 a 20 µL mediante autosampler.

GLP

• 10 µL mediante módulo EIM.

Gases

• 2,5 mL mediante módulo EIM.

Software y control

El sistema incorpora software de control para:

• Configuración de métodos analíticos.
• Gestión de calibraciones.
• Monitoreo en tiempo real.
• Cálculos estadísticos de calibración.
• Reprocesamiento automático de resultados.
• Exportación e impresión de datos.
• Gestión de muestras por grupos.
• Diferentes niveles de acceso de usuarios.
• Administración mediante contraseñas.

Funciones adicionales

• Actualización de calibraciones sin repetir análisis de patrones.
• Visualización de tendencias y resultados históricos.
• Modo automático de reposo (Idle Mode) para reducción del consumo de servicios.

Requerimientos de servicios

Alimentación eléctrica

• 90 a 240 VAC.
• 50/60 Hz.
• Consumo pico: 1400 W.

Gases de operación

Para azufre superior a 5 ppm:

• Aire grado cero: 450 SCCM.
• Presión: 3 bar (40 psig).

Para nitrógeno y azufre inferior a 5 ppm:

• Oxígeno de ultra alta pureza: 350 SCCM.
• Argón de ultra alta pureza: 150 SCCM.
• Presión: 3 bar (40 psig).

Dimensiones y peso

Dimensiones

• Ancho: 457 mm.
• Profundidad: 508 mm.
• Altura: 414 mm.

Peso

• 35 kg.

Aplicaciones

• Gasolinas.
• Diésel convencional y ultrabajo azufre (ULSD).
• GLP.
• Butano.
• Aromáticos.
• Corrientes petroquímicas.
• Gases de proceso.
• Combustibles líquidos y gaseosos que requieren determinación de azufre total y nitrógeno total.
