Modulo de inyección de Azufre Total y Nitrógeno Total EIM Series

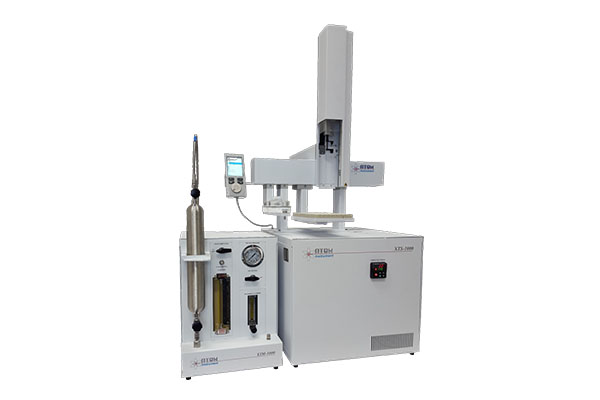

El EIM-1000™ es un módulo externo de inyección diseñado para el manejo y análisis de muestras de gases y GLP, integrable con los analizadores de laboratorio de la serie XT para mediciones de azufre total y nitrógeno total.

Características generales

• Módulo único para análisis de gases y GLP.
• Integración completa con los analizadores XT Series.
• Diseñado para aplicaciones ASTM D6667, D7551 y D4629.
• Operación mediante válvulas accionadas eléctricamente.
• Diseño compacto para instalación en laboratorio.
• Construcción orientada a operaciones seguras y de bajo consumo de servicios.

Aplicaciones

• Muestras gaseosas.
• GLP.
• Hidrocarburos livianos.
• Laboratorios de control de calidad.
• Laboratorios petroquímicos y de refinería.
• Determinación de azufre total y nitrógeno total.

Integración analítica

El módulo trabaja conjuntamente con los analizadores XT Series utilizando:

Medición de azufre total

• Fluorescencia Ultravioleta Excimer (EUVF).

Medición de nitrógeno total

• Quimioluminiscencia.

Normas aplicables

Azufre total:

• ASTM D6667.
• ASTM D7551.

Nitrógeno total:

• ASTM D4629.

Diseño funcional

Módulo multipropósito

• Permite analizar tanto muestras gaseosas como GLP.
• Control de caudal mediante válvulas y caudalímetros incorporados.
• Posibilidad de aplicar presión de respaldo (pad pressure) sobre cilindros de muestra para mantener la integridad composicional del producto.
• Configuración y operación desde la interfaz del sistema XT.

Control operativo

• Operación integrada desde la interfaz de usuario del laboratorio (LUI).
• Accionamiento independiente de válvulas para gases y GLP.
• Control total desde el software del analizador.

Características de seguridad

Protección mecánica

• Válvulas de alivio para protección del sistema y del operador.

Manejo de muestras

• Sistema de venteo para descarga segura del producto remanente antes de retirar recipientes o realizar desconexiones.

Seguridad eléctrica

• Alimentación y actuadores en 24 VDC para minimizar riesgos eléctricos.

Seguridad térmica

• Elementos calefactores operando por debajo de clasificación T3.

Consumo reducido de servicios

• Válvulas eléctricas que eliminan o reducen la necesidad de aire instrumental para accionamiento.

Desempeño analítico con XT-2000

Método de medición

Azufre total:

• Fluorescencia UV Excimer (EUVF).

Nitrógeno total:

• Quimioluminiscencia.

Rangos de medición

Azufre total:

• 0 a 10 %.

Nitrógeno total:

• 0 a 1 %.

Los rangos dependen de la aplicación específica.

Repetibilidad

Azufre total:

• 30 ppb o 2 % del valor medido, el que resulte mayor.

Nitrógeno total:

• 30 ppb o 2 % del valor medido, el que resulte mayor.

Tiempo típico de análisis

• Aproximadamente 3 minutos por muestra.

Tamaño de muestra

GLP

• 10 µL.

Gases

• 2,5 mL.

Ejemplo de desempeño reportado

Ensayo realizado sobre una muestra de butano con aproximadamente 10 ppm en peso de sulfuro de dimetilo:

• Promedio obtenido: 9,97 ppm.
• Desviación estándar: 0,096 ppm.
• Desviación estándar relativa (RSD): 0,97 %.

Los resultados fueron obtenidos a partir de 10 análisis consecutivos.

Requerimientos de servicios

Alimentación eléctrica

• 90 a 240 VAC.
• 50/60 Hz.

Gas portador

• Aire o argón.

Condiciones de operación:

• Caudal: 25 SCCM.
• Presión: 3 bar (40 psig).

Dimensiones y peso

Dimensiones

• Ancho: 304 mm.
• Profundidad: 381 mm.
• Altura: 414 mm.

Peso

• 9 kg.

Características constructivas

• Diseño compacto de laboratorio.
• Fácil acceso a componentes internos.
• Integración total con el software XT Series.
• Sistema de inyección dedicado para gases y GLP.
• Control electrónico de válvulas y secuencias de operación.
