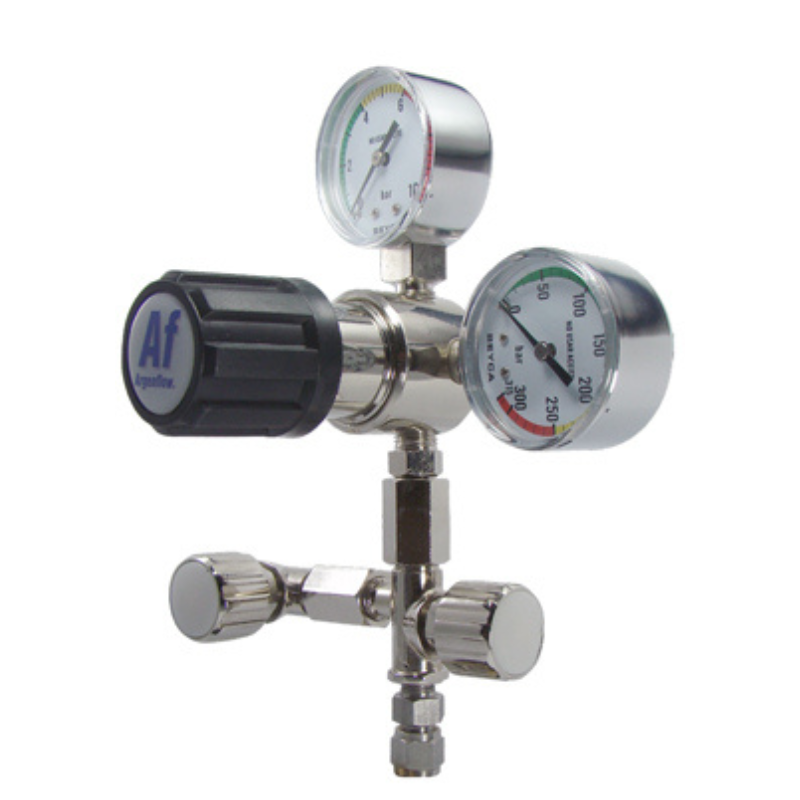

El AP400 es un regulador de alta pureza de simple etapa con regulación a pistón, diseñado para conexión directa a cilindros de gases no corrosivos. Está orientado a aplicaciones donde no se requiere una regulación extremadamente precisa de la presión de salida y se utiliza habitualmente para alimentar cañerías o sistemas con etapas adicionales de regulación.
Características principales
- Regulador de presión a pistón.
- Regulador de simple etapa.
- Construcción en latón SAE 88 niquelado.
- Válvula de alivio incorporada.
- Purga opcional instalada a pedido.
- Conexión directa al cilindro de gas.
- Materiales aptos para aplicaciones de alta pureza, con alta resistencia a la difusión de contaminantes atmosféricos.
Prestaciones
- Presión máxima de trabajo: 15 bar.
- Caudal máximo: 30 m³/h a 8 bar.
- Presión máxima de entrada:
- Presión máxima de entrada para acetileno:
- Incremento de presión de salida:
- Aproximadamente 0,9 psig por cada 100 psig de variación en la presión de entrada.
- Aproximadamente 62 mbar por cada 7 bar.
- Estanqueidad por diseño: Bubble Tight.
Modelos disponibles
| Modelo | Presión de trabajo |
|---|
| AP400 | 0-1 bar |
| AP401 | 0-2,5 bar |
| AP402 | 0-4 bar |
| AP403 | 0-7 bar |
| AP404 | 0-15 bar |
Escalas de manómetros
| Código | Presión de trabajo | Escala del manómetro |
|---|
| 0 | 0-1 bar | 0-2,5 bar |
| 1 | 0-2,5 bar | 0-4 bar |
| 2 | 0-4 bar | 0-6 bar |
| 3 | 0-7 bar | 0-10 bar |
| 4 | 0-15 bar | 0-20 bar |
| 5 | 0-40 bar | 0-60 bar |
| 6 | 0-120 bar | 0-150 bar |
| 7 | 0-200 bar | 0-315 bar |
Opciones de conexión de salida
- 1/4″ BSP macho con tuerca y toma para manguera.
- Tubo de acero inoxidable de 1/4″.
- Tubo de acero inoxidable de 1/8″.
- Válvula aguja con salida para tubo de 1/4″.
- Válvula aguja con salida para tubo de 1/8″.
- Purga con salida para tubo de 1/4″.
- Purga con salida para tubo de 1/8″.
- Conexión macho 1/4″ NPT de acero inoxidable.
- Flowmeter.
Opciones de conexión de entrada
- Tubo de acero inoxidable de 1/4″.
- Conexión macho 1/4″ NPT de acero inoxidable.
Gases compatibles
- Oxígeno.
- Acetileno.
- GLP / Propano.
- Nitrógeno e inertes.
- Dióxido de carbono (CO₂).
- Hidrógeno.
- Aire comprimido.
- Monóxido de carbono.
- Metano.
- Óxido nitroso.
- Mezclas no corrosivas con base nitrógeno.
Opciones adicionales
- Purga en cruz (Cross Purge).
- Venteo capturado.
- Válvula de alivio.
- Configuración sin manómetros.
Materiales de construcción
| Componente | Material |
|---|
| Cuerpo | Latón SAE 88 niquelado |
| Tapa | Latón SAE 88 niquelado |
| Pistón | Latón SAE 88 niquelado |
| Asiento | Teflón |
| Resorte principal de válvula | Acero inoxidable |
| Resorte regulador | Acero para resortes tratado térmicamente |
| O-ring | Viton |
| Volante de regulación | ABS |
| Manómetros | Caja de acero de 50 mm |
Aplicaciones
- Cromatografía gaseosa.
- Sistemas de monitoreo de emisiones.
- Sistemas de gases para láser.
- Gases de protocolo EPA.
- Sistemas de investigación y muestreo de gases.
- Redes de distribución de gases de alta pureza.
