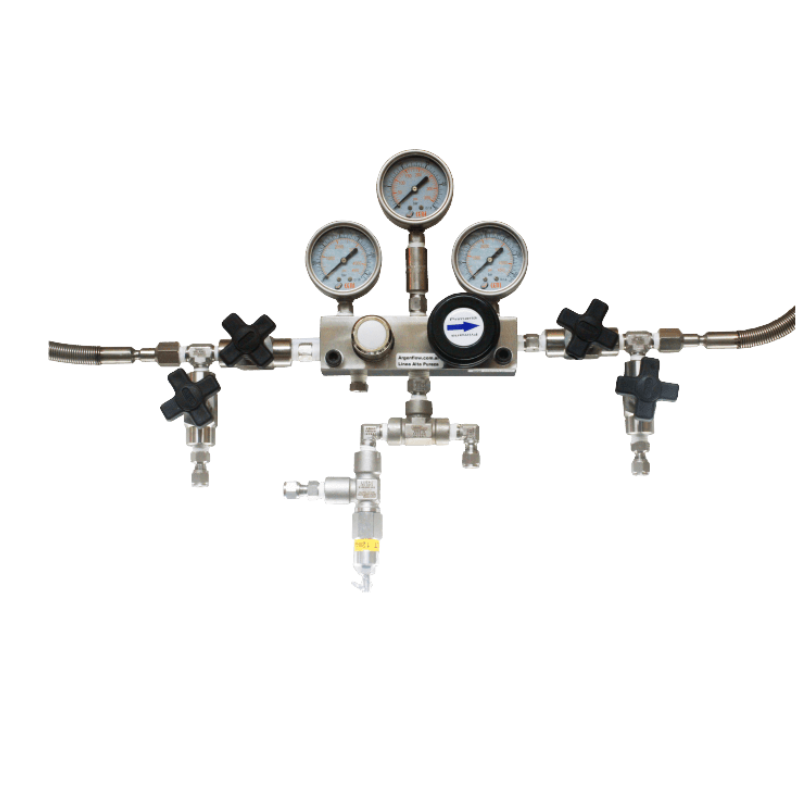

El AP950 es un comando automático monobloque para gases de alta pureza, diseñado para garantizar el suministro continuo mediante la conmutación automática entre dos cilindros o baterías. Está construido íntegramente en acero inoxidable y es apto para gases corrosivos y no corrosivos.
Características principales
- Reguladores de presión a pistón integrados en un único bloque.
- Regulación de simple etapa.
- Construcción en acero inoxidable SS316.
- Volante con tope mecánico para selección del suministro primario.
- Válvula de alivio incorporada.
- Configurable con:
- Purga en cruz (Cross Purge).
- Venteo capturado.
- Sistemas adicionales de purga.
- Variante equivalente en latón niquelado: AP900.
Prestaciones
- Presión máxima de trabajo: 15 bar.
- Caudal máximo: 30 m³/h a 8 bar.
- Presión máxima de entrada:
- Presión máxima de entrada para acetileno:
- Incremento de presión de salida:
- Aproximadamente 0,9 psig por cada 100 psig.
- Aproximadamente 62 mbar por cada 7 bar.
- Estanqueidad por diseño: Bubble Tight.
Funcionamiento
- Diseñado para mantener el suministro sin interrupciones durante el cambio de cilindros.
- Al agotarse el lado primario, la conmutación al secundario se realiza automáticamente.
- El volante permite definir qué batería funcionará como primaria y se consumirá primero.
Modelos disponibles
| Modelo | Rango de presión de trabajo |
|---|
| AP950 | 5,5 a 8 bar |
| AP951 | 9,5 a 12 bar |
| AP952 | 12,5 a 15 bar |
| AP953 | 16,5 a 19 bar |
Opciones de conexión de salida
- 1/4″ BSP macho con tuerca y toma para manguera.
- Tubo de acero inoxidable de 1/8″.
- Tubo de acero inoxidable de 1/4″.
- Válvula aguja con salida para tubo de 1/4″.
- Válvula aguja con salida para tubo de 1/8″.
- Purga con salida para tubo de 1/4″.
- Purga con salida para tubo de 1/8″.
- Conexión macho 1/4″ NPT en acero inoxidable.
Opciones de conexión de entrada
- Tubo de acero inoxidable de 1/4″.
- Conexión macho 1/4″ NPT en acero inoxidable.
Gases compatibles
- Oxígeno.
- Acetileno.
- GLP / Propano.
- Nitrógeno e inertes.
- Dióxido de carbono (CO₂).
- Hidrógeno.
- Aire comprimido.
- Monóxido de carbono.
- Metano.
- Óxido nitroso.
- Mezclas no corrosivas con base nitrógeno.
- Mezclas corrosivas con base nitrógeno.
Materiales de construcción
| Componente | Material |
|---|
| Cuerpo | Acero inoxidable 316L |
| Pistón | Acero inoxidable 316L |
| Tapa | Latón SAE 88 niquelado |
| Asiento | Teflón |
| Resorte principal de válvula | Acero inoxidable |
| Resorte de regulación | Acero para resortes tratado térmicamente |
| O-rings | Viton o EPDM para CO₂ |
| Volante de regulación | Aluminio |
| Manómetros | Caja de acero de 63 mm |
Aplicaciones
- Sistemas de gases de alta pureza.
- Aplicaciones con gases corrosivos.
- Cromatografía gaseosa.
- Sistemas de gases para láser.
- Monitoreo de emisiones.
- Gases patrón y protocolos EPA.
- Redes de distribución de gases especiales.
