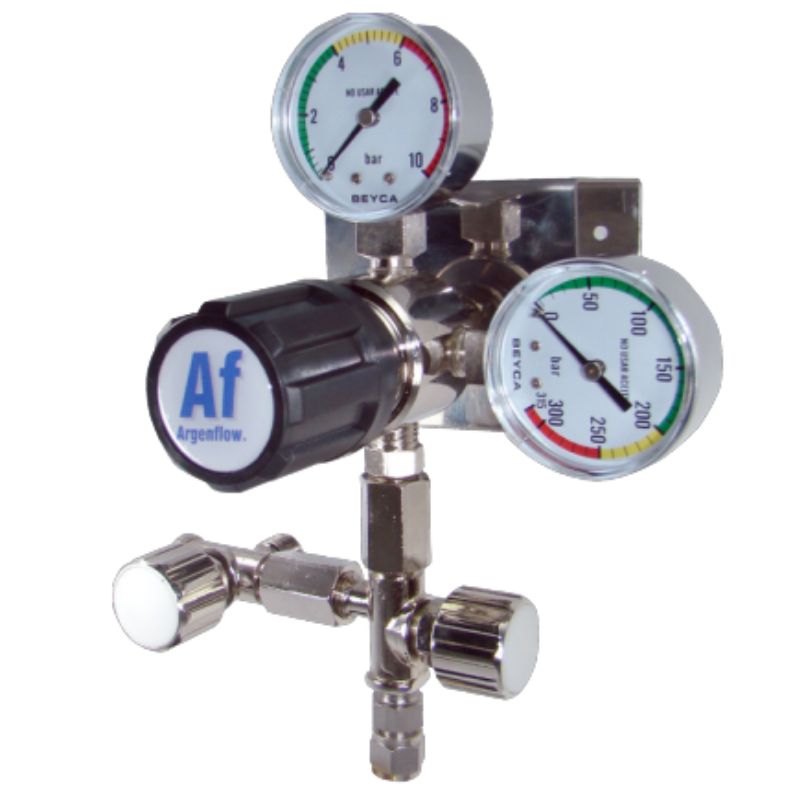

El AP700 es una estación de protocolo para gases de alta pureza equipada con un regulador de presión a pistón de simple etapa, fabricado en latón niquelado. Está diseñada para aplicaciones de alta pureza y regulación de gases no corrosivos, funcionando como primera etapa de reducción de presión para alimentar equipos o redes de distribución.
Características principales
- Regulador de presión a pistón.
- Regulación de simple etapa.
- Fabricado a partir de barras de latón SAE 88 niquelado.
- Válvula de alivio incorporada.
- Sistema de montaje mural mediante soporte de acero inoxidable.
- Diseñado para conexión a cilindros mediante flexible o tubo de acero inoxidable sin costura.
- Construcción orientada a minimizar la contaminación del gas y la difusión de contaminantes atmosféricos.
Prestaciones
- Presión máxima de trabajo: 15 bar.
- Caudal máximo: 30 m³/h a 8 bar.
- Presión máxima de entrada:
- Presión máxima de entrada para acetileno:
- Incremento de presión de salida:
- Aproximadamente 0,9 psig por cada 100 psig.
- Aproximadamente 62 mbar por cada 7 bar.
- Estanqueidad por diseño: Bubble Tight.
Rangos de presión de trabajo
| Código | Presión de trabajo | Escala del manómetro |
|---|
| 0 | 0-1 bar | 0-2,5 bar |
| 1 | 0-2,5 bar | 0-4 bar |
| 2 | 0-4 bar | 0-6 bar |
| 3 | 0-7 bar | 0-10 bar |
| 4 | 0-15 bar | 0-20 bar |
| 5 | 0-40 bar | 0-60 bar |
| 6 | 0-120 bar | 0-150 bar |
| 7 | 0-200 bar | 0-315 bar |
Opciones de conexión de salida
- 1/4″ BSP macho con tuerca y toma para manguera.
- Tubo de acero inoxidable de 1/4″.
- Tubo de acero inoxidable de 1/8″.
- Válvula aguja con salida para tubo de 1/4″.
- Válvula aguja con salida para tubo de 1/8″.
- Purga con salida para tubo de 1/4″.
- Purga con salida para tubo de 1/8″.
- Conexión macho 1/4″ NPT en acero inoxidable.
- Caudalímetro (flowmeter).
Opciones de entrada y gases compatibles
Compatible con:
- Oxígeno.
- Acetileno.
- GLP / Propano.
- Nitrógeno e inertes.
- Dióxido de carbono (CO₂).
- Hidrógeno.
- Aire comprimido.
- Monóxido de carbono.
- Metano.
- Óxido nitroso.
- Mezclas no corrosivas con base nitrógeno.
Conexiones disponibles:
- Tubo de acero inoxidable de 1/4″.
- Conexión macho 1/4″ NPT de acero inoxidable.
Opciones adicionales
- Purga en cruz.
- Venteo capturado.
- Válvula de alivio.
- Sin manómetros.
- Flexible de poliamida.
- Tubo reco-cido de acero inoxidable (pig tail).
- Flexible de acero inoxidable.
- Volante de acero inoxidable.
- Volante de aluminio.
- Tornillo de regulación fijo.
Materiales de construcción
| Componente | Material |
|---|
| Cuerpo | Latón SAE 88 niquelado |
| Tapa | Latón SAE 88 niquelado |
| Pistón | Latón SAE 88 niquelado |
| Asiento | Teflón |
| Resorte principal de válvula | Acero inoxidable |
| Resorte regulador | Acero para resortes tratado térmicamente |
| O-ring | Viton |
| Volante de regulación | ABS |
| Manómetro | Caja de acero de 50 mm |
Aplicaciones
- Cromatografía gaseosa.
- Sistemas de monitoreo de emisiones.
- Sistemas de gases para láser.
- Gases patrón y protocolos EPA.
- Sistemas de investigación y muestreo de gases.
- Aplicaciones con gases de alta pureza.
