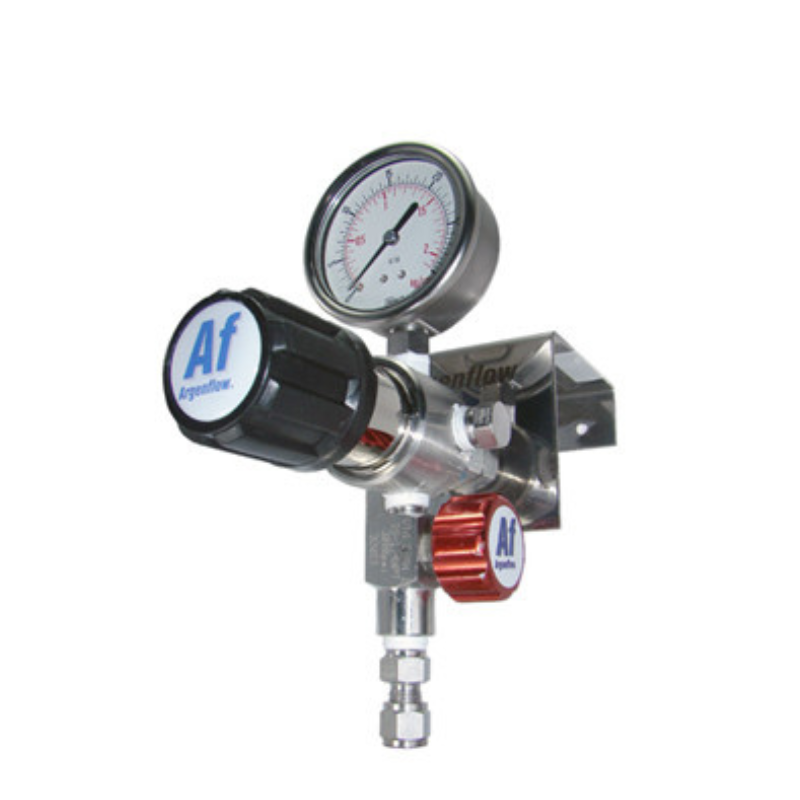

El AP650 es un puesto de consumo para gases de alta pureza equipado con un regulador de presión a pistón de simple etapa, construido en acero inoxidable y destinado a aplicaciones con gases corrosivos. Se instala normalmente como segunda etapa de reducción de presión en redes de distribución de gases.
Características principales
- Regulador de presión a pistón.
- Regulación de simple etapa.
- Construcción en acero inoxidable SS316.
- Soporte de acero inoxidable para montaje en pared.
- Diseñado para instalación junto al instrumento o punto de consumo.
- Entrada preparada para tubo de acero inoxidable de 1/4″.
- Materiales de construcción aptos para aplicaciones de alta pureza y resistentes a la difusión de contaminantes atmosféricos.
- Utilización en líneas de baja presión.
Prestaciones
- Presión máxima de trabajo: 15 bar.
- Caudal máximo: 30 m³/h a 8 bar.
- Presión máxima de entrada:
- Presión máxima de entrada para acetileno:
- Estanqueidad por diseño:
Aplicación
- Segunda etapa de regulación de presión.
- Distribución de gases de alta pureza.
- Aplicaciones con gases corrosivos.
- Instalaciones de laboratorio e instrumentación analítica.
Modelos y rangos de presión
| Código | Presión de trabajo |
|---|
| 0 | 0-1 bar |
| 1 | 0-2,5 bar |
| 2 | 0-4 bar |
| 3 | 0-7 bar |
| 4 | 0-15 bar |
Escalas de manómetros
| Código | Escala del manómetro |
|---|
| 0 | 0-2,5 bar |
| 1 | 0-4 bar |
| 2 | 0-6 bar |
| 3 | 0-10 bar |
| 4 | 0-20 bar |
| 5 | 0-60 bar |
| 6 | 0-150 bar |
| 7 | 0-315 bar |
Opciones de conexión de entrada
- Tubo de acero inoxidable de 1/4″.
- Conexión macho 1/4″ NPT de acero inoxidable.
Opciones de conexión de salida
- 1/4″ BSP macho con tuerca y toma para manguera.
- Tubo de acero inoxidable de 1/4″.
- Tubo de acero inoxidable de 1/8″.
- Válvula aguja con salida para tubo de 1/4″.
- Válvula aguja con salida para tubo de 1/8″.
- Purga con salida para tubo de 1/4″.
- Purga con salida para tubo de 1/8″.
- Conexión macho 1/4″ NPT de acero inoxidable.
- Flowmeter.
- Otras conexiones especiales bajo pedido.
Opciones adicionales
- Venteo capturado.
- Válvula de alivio.
- Configuración sin manómetros.
- Volante de acero inoxidable.
- Volante de aluminio.
- Tornillo de regulación fijo.
- Manómetros configurables en PSI u otras escalas a pedido.
Materiales de construcción
| Componente | Material |
|---|
| Cuerpo | Acero inoxidable 316L |
| Pistón | Acero inoxidable 316L |
| Tapa | Latón SAE 88 niquelado |
| Asiento | Teflón |
| Resorte principal de válvula | Acero inoxidable |
| Resorte regulador | Acero para resortes tratado térmicamente |
| O-ring | Viton |
| Volante de regulación | ABS, aluminio o acero inoxidable |
| Manómetro | Caja de acero de 63 mm |
Aplicaciones típicas
- Cromatografía gaseosa.
- Sistemas de monitoreo de emisiones.
- Sistemas de gases para láser.
- Gases de protocolo EPA.
- Sistemas de investigación y muestreo de gases.
- Redes de distribución de gases de alta pureza.
- Aplicaciones con gases corrosivos.
