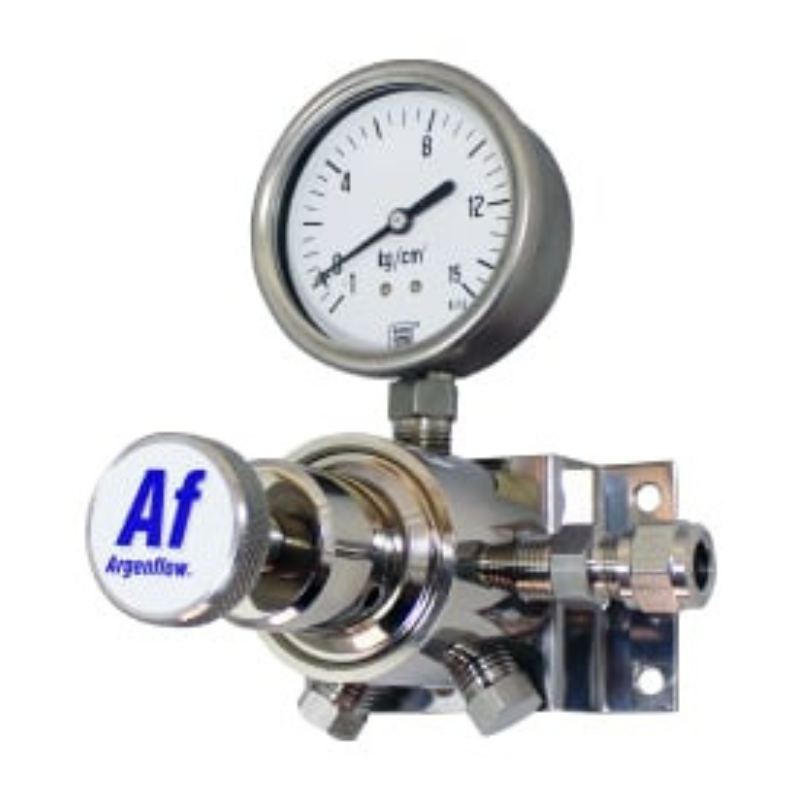

Puesto de consumo con regulador, modelo AP600H

El AP600H es un puesto de consumo para gases de alta pureza equipado con un regulador de presión a diafragma de simple etapa. Está diseñado para aplicaciones con gases no corrosivos y puede instalarse tanto en líneas de baja como de alta presión, actuando generalmente como segunda etapa de regulación.

Características principales

• Regulador de presión a diafragma.
• Regulación de simple etapa.
• Construcción en latón SAE 88 niquelado.
• Diafragma fabricado en Hastelloy®, aleación de alta resistencia mecánica y química.
• Soporte de acero inoxidable para montaje en pared.
• Flujo de gas configurable en ambos sentidos.
• Opcional con tornillo de regulación fijo.
• Volante de regulación disponible en:
  • ABS de alta resistencia.
  • Aluminio.
  • Acero inoxidable.

Prestaciones

• Presión máxima de trabajo: 15 bar.
• Caudal máximo: 30 m³/h a 8 bar.
• Presión máxima de entrada:
  • 200 bar (3000 psig).
• Presión máxima de entrada para acetileno:
  • 20 bar (290 psig).
• Incremento de presión de salida:
  • Aproximadamente 0,9 psig por cada 100 psig de variación de entrada.
  • Aproximadamente 62 mbar por cada 7 bar.
• Estanqueidad por diseño: Bubble Tight.

Aplicación

• Instalación junto al instrumento o punto de consumo.
• Uso en redes de gases de alta pureza.
• Aplicaciones de laboratorio y análisis instrumental.
• Puede trabajar en líneas de baja o alta presión hasta 200 bar.
• Diseñado para minimizar la contaminación y la difusión de contaminantes atmosféricos.

Rangos de presión de trabajo

Escalas de manómetros

Opciones de conexión de entrada

• Tubo de acero inoxidable de 1/4″.
• Conexión macho 1/4″ NPT de acero inoxidable.

Opciones de conexión de salida

• 1/4″ BSP macho con tuerca y toma para manguera.
• Tubo de acero inoxidable de 1/4″.
• Tubo de acero inoxidable de 1/8″.
• Válvula aguja con salida para tubo de 1/4″.
• Válvula aguja con salida para tubo de 1/8″.
• Purga con salida para tubo de 1/4″.
• Purga con salida para tubo de 1/8″.
• Conexión macho 1/4″ NPT de acero inoxidable.
• Flowmeter.
• Otras conexiones especiales.

Opciones adicionales

• Venteo capturado.
• Válvula de alivio.
• Configuración sin manómetros.
• Volante de aluminio.
• Volante de acero inoxidable.
• Tornillo de regulación fijo.

Materiales de construcción

Aplicaciones típicas

• Absorción atómica.
• Cromatografía gaseosa.
• Sistemas de monitoreo de emisiones.
• Sistemas de gases para láser.
• Gases de protocolo EPA.
• Sistemas de investigación y muestreo de gases.
• Redes de distribución de gases de alta pureza.
