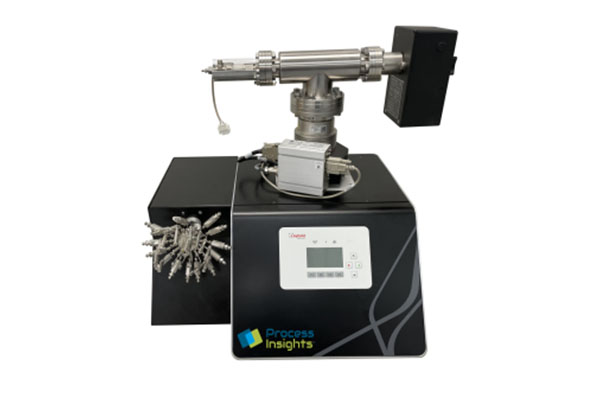

Espectrómetro de Masas para aplicaciones de Catalisis MAX300-CAT

El MAX300-CAT es un analizador cuantitativo de gases de alta sensibilidad basado en espectrometría de masas por cuadrupolo, diseñado para aplicaciones de catálisis, monitoreo de reacciones, desarrollo de procesos y estudios ambientales.

Permite realizar análisis continuos y cuantitativos de mezclas de gases y vapores, monitoreando variaciones de concentración desde niveles de ppb hasta 100 %, con actualizaciones de datos en tiempo real.

Principio de funcionamiento

El sistema utiliza:

• Ionización de moléculas de la muestra.
• Separación de los fragmentos iónicos mediante un filtro cuadrupolar según su relación masa/carga (m/z).
• Detección de los iones para generar espectros de masas.
• Identificación y cuantificación de compuestos mediante firmas espectrales características.

La tecnología de cuadrupolo proporciona análisis altamente selectivos y permite trabajar con múltiples componentes simultáneamente.

Características principales

• Medición de cualquier gas o vapor.
• Análisis en tiempo real de corrientes de entrada y salida de procesos.
• Tiempo de respuesta inferior a 300 ms.
• Límite de detección de 50 ppb.
• Adquisición de datos de hasta 1000 mediciones por segundo.
• Composición cuantitativa completa de la muestra.
• Monitoreo multipunto con más de 61 corrientes de muestra.
• Diseño compacto para laboratorio e investigación.

Aplicaciones

Catálisis y cinética de reacción

• Monitoreo de reacciones catalíticas.
• Estudios cinéticos.
• TPD (Temperature Programmed Desorption).
• TPR (Temperature Programmed Reduction).
• TPO (Temperature Programmed Oxidation).

Desarrollo de procesos

• Análisis de gases evolucionados.
• Deposición en fase vapor.
• Síntesis en fase gaseosa.
• Estudios de combustión.

Biotecnología

• Monitoreo de biorreactores.

Investigación ambiental

• Estudios de pilas de combustible.
• Combustibles alternativos.
• Gasificación.
• Monitoreo de aire.

Control de calidad de gases

• Contaminación en trazas.
• Solventes farmacéuticos.
• Producción de semiconductores.
• Evaluación de scrubbers.
• Mezcla de gases industriales.
• Gases para alimentos y bebidas.

Especificaciones técnicas

Compuestos detectables

• Cualquier gas o vapor.

Rango de detección

Análisis estándar con detector Faraday / multiplicador de electrones

• Rango analítico: 1 × 10⁻⁶ a 5 × 10⁻¹³ Torr.
• Equivalente aproximado: 100 % a 0,5 ppm.

Límite mínimo de detección

• 5 × 10⁻¹⁴ Torr.
• Equivalente aproximado: 50 ppb.

Velocidad de análisis

• Hasta 1000 mediciones por segundo.

Consumo de muestra

• 10 μL/min.

Control de ionización

• Control de energía de ionización para minimizar la fragmentación molecular.

Entrada de muestra

• Opción de entrada calentada disponible.

Rango de masas

Opciones disponibles:

• 1 a 100 amu.
• 1 a 300 amu.

Analizador de masas

• Filtro cuadrupolar de 6 mm.

Sistema de vacío y protección

Filamentos

• Dos filamentos.
• Uno activo.
• Uno de respaldo.

Protección de sobrepresión

• Vacuómetro Pirani incorporado.
• Vacuómetro Bayard-Alpert (BA) incorporado.

Software

VacuumPlus (estándar)

• Control básico del sistema.
• Configuración de análisis.
• Adquisición de datos.

Questor5 (opcional)

Funcionalidades

• Número ilimitado de componentes.
• Número ilimitado de rutinas de análisis.
• Corrección automática de superposición espectral.
• Resultados expresados en % o ppm.
• Calibración manual o automática.
• Gestión de múltiples corrientes de muestra.

Configuraciones automáticas de selector de muestras

• 4 corrientes.
• 8 corrientes.
• 16 corrientes.
• 31 corrientes.
• 46 corrientes.
• Más de 61 corrientes.

Seguridad

• Cumplimiento con 21 CFR Part 11.
• Niveles de acceso:
  • Administrador.
  • Usuario.
  • Visualizador.

Biblioteca espectral

• Biblioteca espectral integrada.
• Actualización opcional con base de datos NIST y software de comparación espectral.

Comunicaciones

• Ethernet.
• Modbus serie.
• Entradas y salidas digitales.
• Entradas y salidas analógicas.
• OPC.

Ejemplo de desempeño analítico

El sistema realiza mediciones continuas y cuantitativas de la composición total de gases y vapores con alta estabilidad y repetibilidad.

Interfaces

Comunicación con PC

• RS-232C.
• USB.

Especificaciones eléctricas

Alimentación

• 110 VAC.
• 230 VAC.
• 50/60 Hz.

Especificaciones físicas

Peso

• 25 kg (55 lb).

Dimensiones

• Largo: 465 mm.
• Ancho: 465 mm.
• Alto: 571 mm.

Longitud estándar de entrada

• 50 cm.

Características operativas destacadas

• Detección de contaminantes hasta 50 ppb.
• Actualización de datos en milisegundos.
• Hasta 1000 mediciones por segundo.
• Medición continua de composición completa.
• Alta sensibilidad para investigación catalítica y monitoreo de reacciones.
• Arquitectura apta para automatización y análisis multipunto.
