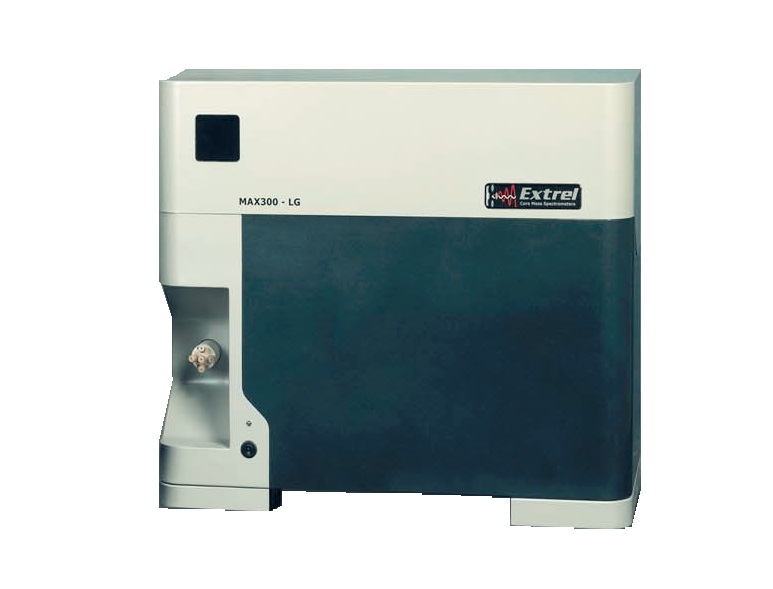

Espectrómetro de Masa de Laboratorio modelo MAX300-LG

El MAX300-LG es un analizador de gases en tiempo real basado en tecnología de espectrometría de masas por cuadrupolo. Está diseñado para análisis cuantitativo continuo de gases y vapores, permitiendo medir concentraciones desde niveles del 100% hasta trazas en partes por billón (ppb) e incluso partes por trillón (ppt), dependiendo de la configuración de detección.

El sistema genera actualizaciones completas de la composición de una muestra en intervalos de segundos, siendo adecuado para monitoreo de procesos dinámicos, control de reactores, investigación catalítica y análisis ambiental.

Principio de funcionamiento

El equipo utiliza:

• Ionizador que fragmenta las moléculas de la muestra.
• Filtro cuadrupolar de masas de 19 mm de alta transmisión.
• Detector que registra la corriente iónica generando un espectro de masas.

La identificación y cuantificación se realizan mediante la relación masa/carga (m/z) de los fragmentos iónicos generados.

Capacidades analíticas

Características principales

• Medición de cualquier gas o vapor.
• Determinación cuantitativa completa de la composición de la muestra.
• Análisis continuo de corrientes de entrada y salida de procesos.
• Tiempo de respuesta inferior a 300 ms para detectar cambios de concentración.
• Entrega automática de datos y análisis en línea.
• Selección automática de hasta 61 o más corrientes de muestra.
• Aplicable en laboratorio, plantas piloto y producción industrial.

Aplicaciones típicas

Procesos químicos y catalíticos

• Monitoreo de reacciones catalíticas.
• Estudios cinéticos.
• TPD, TPR y TPO.
• Desarrollo de procesos.
• Deposición en fase vapor.
• Síntesis en fase gaseosa.
• Análisis de gases evolucionados.

Biotecnología

• Monitoreo de biorreactores.
• Procesos farmacéuticos.

Energía y combustión

• Estudios de combustión.
• Pilas de combustible.
• Combustibles alternativos.
• Gasificación.

Ambiental

• Monitoreo de aire ambiente.
• Detección de contaminantes traza.

Control de calidad de gases

• Análisis de gases puros.
• Verificación de contaminantes.
• Fabricación de semiconductores.
• Evaluación de eficiencia de scrubbers.
• Mezcla y control de gases industriales.

Configuraciones de muestreo

El sistema admite diferentes interfaces de entrada según la presión y naturaleza de la muestra:

• Válvulas de compuerta para presiones fijas inferiores a 5 Torr.
• Capilares para presiones fijas superiores a 5 Torr.
• Selectores automáticos multipuerto de 4, 16, 31, 46 y más de 60 corrientes.
• Entradas con bombeo diferencial para purga rápida.
• Control automático de presión para muestras variables.
• Líneas calentadas para distintos rangos de temperatura y presión.

Software Questor5

Capacidades

• Cantidad ilimitada de componentes analizados.
• Rutinas de análisis ilimitadas.
• Eliminación automática de superposición espectral.
• Resultados expresados en % o ppm.
• Calibración manual o automática.
• Cantidad ilimitada de alarmas y etiquetas de datos.
• Cumplimiento con norma 21 CFR Part 11.
• Niveles de acceso: Administrador, Usuario y Visualizador.
• Biblioteca espectral integrada.
• Compatibilidad opcional con base de datos NIST.
• Activación mediante dispositivos externos.

Comunicaciones

• Ethernet.
• USB.
• Modbus serie.
• Entradas y salidas digitales.
• Entradas y salidas analógicas.
• OPC.

Ejemplo de desempeño analítico

El sistema puede medir simultáneamente componentes mayoritarios y contaminantes en niveles traza dentro de una misma adquisición.

Especificaciones técnicas

Compuestos detectables

• Cualquier gas o vapor.

Rangos de detección

Detector Faraday

• Desde 100% hasta 5 ppm.

Multiplicador de electrones

• Desde 100% hasta 5 ppb.

Entrada por membrana

• Desde 100% hasta 10 ppt.

Velocidad de análisis

• Entre 0,005 y 16 segundos por componente.
• Configurable por el usuario.

Capacidad analítica

• Componentes: ilimitados.
• Rutinas de análisis: ilimitadas.
• Etiquetas de datos configurables: ilimitadas.

Precisión

• Menor a 0,05 % RSD en 24 horas.

Estabilidad

• Menor a 0,5 % RSD en 30 días.

Rango de masas disponible

• 1 a 250 amu.
• 1 a 300 amu.
• 1 a 500 amu.

Sistema de ionización

• Control de energía de ionización para reducir fragmentación.
• Dos filamentos:
  • Uno activo.
  • Uno de respaldo con conmutación automática.

Conmutación de detectores

• Cambio automático de detector dentro de una misma adquisición.

Mantenimiento

• Analizador: cada 1 a 3 años.
• Bomba primaria: cada 6 a 12 meses.
• Intervalo de calibración: entre 3 y 12 meses.

Disponibilidad operativa

• Tiempo de operación documentado superior al 99%.

Especificaciones físicas y ambientales

Alimentación eléctrica

Opción 110 VAC

• ±10%.
• 50/60 Hz.
• Circuito de 10 A.

Opción 230 VAC

• ±10%.
• 50/60 Hz.
• Circuito de 10 A.

Consumo eléctrico

• Aproximadamente 700 W.

Peso

• Equipo: 75 kg (165 lb).
• Carro opcional: 18 kg (40 lb).

Requisitos ambientales

Temperatura ambiente

• 13 °C a 27 °C.

Humedad relativa

• 0 a 90 % sin condensación.

Clasificación del área

• Uso general (General Purpose).

Ventajas técnicas destacadas

• Cuadrupolo de 19 mm con alta transmisión iónica.
• Muy baja deriva de escala de masas.
• Resolución uniforme en todo el rango de masas.
• Alta sensibilidad para compuestos mayoritarios y trazas.
• Resistencia elevada a corrosión y contaminación.
• Funcionamiento continuo con bajo mantenimiento.
• Medición simultánea de concentraciones desde porcentaje hasta niveles ppt.
• Capacidad de monitoreo multipunto con más de 60 líneas de proceso.
• Operación remota mediante interfaz web y comunicaciones industriales estándar.
