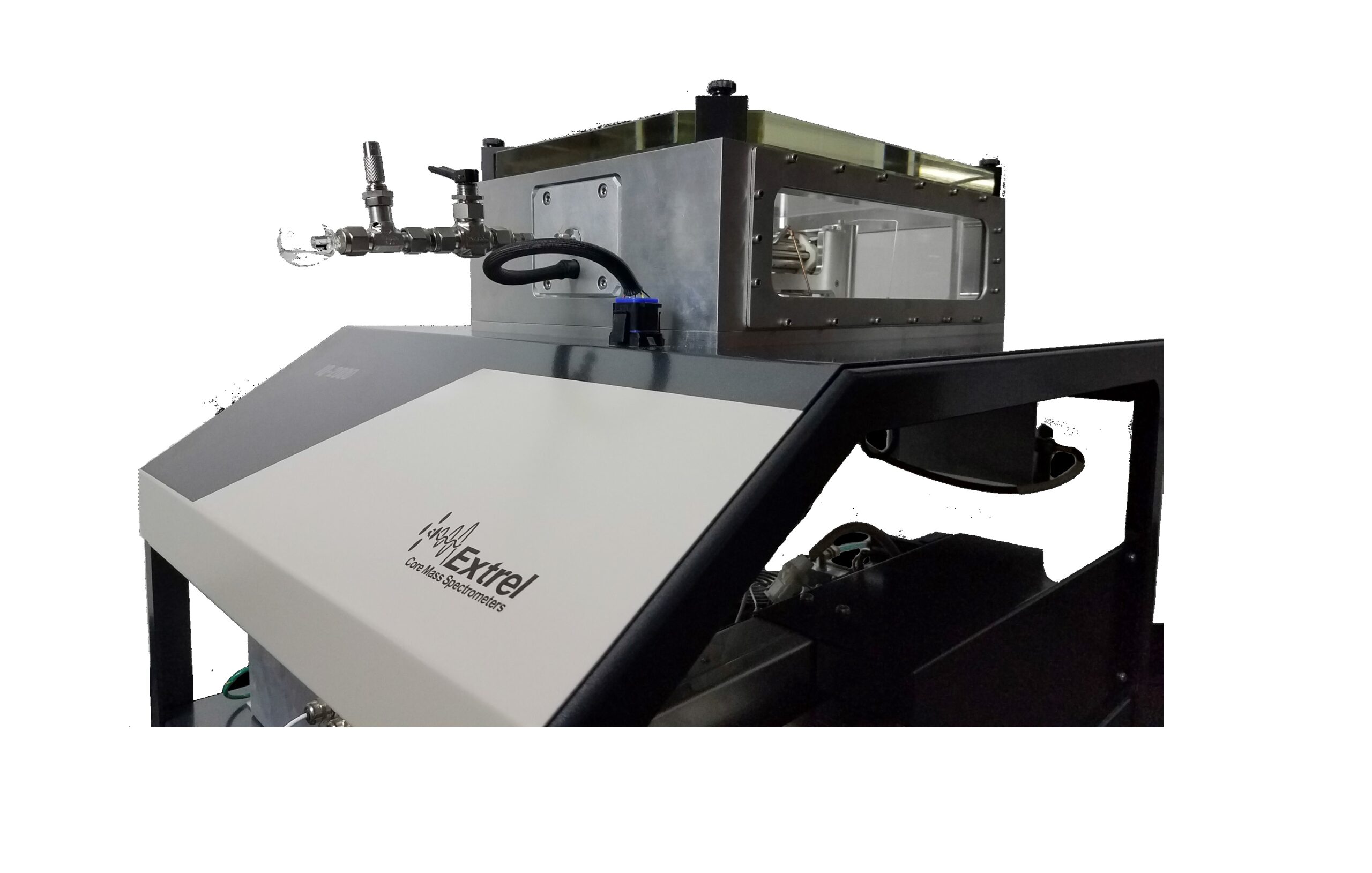

El IQ-2000 es un espectrómetro de masas de cuadrupolo diseñado para aplicaciones educativas y de investigación. Fue desarrollado como una plataforma didáctica que permite visualizar los principales componentes del sistema gracias a su diseño abierto con paneles transparentes, manteniendo prestaciones propias de un instrumento de investigación.
Combina capacidades analíticas de laboratorio con herramientas educativas orientadas a la enseñanza de espectrometría de masas y análisis de gases y vapores.
Características principales
- Espectrómetro de masas de grado de investigación.
- Diseño abierto para visualización de los componentes internos.
- Configuración compacta y transportable.
- Sistema apto para aplicaciones educativas y de investigación.
- Exportación de datos para análisis estadístico.
- Operación mediante el sistema de control Merlin Automation Data System.
- Fuente de ionización reemplazable tipo plug-and-play.
Especificaciones del analizador de masas
Analizador
- Filtro cuadrupolar de 9,5 mm (3/8″).
- Frecuencia de operación: 1,0 MHz.
- Prefiltros y postfiltros incorporados.
Rango de masas
Rango dinámico
Compuestos detectables
- Cualquier gas o vapor cuya masa molecular o fragmento iónico se encuentre dentro del rango de masas del instrumento.
Sistema de ionización
Fuente de ionización
- Fuente de ionización por impacto electrónico (EI).
- Diseño descartable y reemplazable.
- Sistema plug-and-play para simplificar el mantenimiento.
Filamentos
- Dos filamentos integrados:
- Uno activo.
- Uno de respaldo.
Sistema de vacío
Presión base
- Presión base promedio: 1 × 10⁻⁶ Torr utilizando entrada por fuga capilar.
Sistema de bombeo
- Bomba turbomolecular de 80 L/s.
- Bomba de respaldo de diafragma (dry pumping system).
- Sistema libre de aceite.
Opciones de vacío
- Placa base convertible para instalar turbobombas de mayor capacidad y alcanzar presiones base inferiores.
Sensibilidad
- Sensibilidad general: 1,5 mA/Torr.
Software y adquisición de datos
Merlin Automation Data System
Funciones principales:
- Control integral del espectrómetro.
- Adquisición de datos de nivel investigación.
- Registro y análisis de tendencias.
- Visualización de datos en tiempo real.
- Configuración avanzada del instrumento.
- Exportación de resultados en formato .txt.
Compatibilidad de exportación
Los datos pueden exportarse para análisis posterior en software estadístico y científico, incluyendo:
- Microsoft Excel.
- Igor Pro.
- Origin.
Aplicaciones educativas
El sistema fue desarrollado específicamente para formación académica en espectrometría de masas.
Características orientadas a la enseñanza:
- Cámara abierta para observación directa de los componentes.
- Diseño transportable para uso entre laboratorios y aulas.
- Material educativo interactivo asociado.
- Experiencias prácticas de laboratorio para aprendizaje de espectrometría de masas.
- Estudio de sistemas analíticos reales utilizados en investigación.
Opciones adicionales
Entrada de muestra cerrada
- Permite realizar análisis de espacio de cabeza (headspace analysis).
Carro de transporte
- Facilita el desplazamiento del instrumento entre distintas áreas de trabajo.
Configuraciones de vacío ampliadas
- Adaptación para bombas turbomoleculares de mayor capacidad.
Especificaciones eléctricas
Alimentación
- 110 VAC.
- 50/60 Hz.
- Circuito de 10 A.
Especificaciones físicas
Peso
Dimensiones del equipo
- Alto: 77 cm (30,3″).
- Ancho: 49,8 cm (19,6″).
- Profundidad: 62,7 cm (24,7″).
Dimensiones con carro opcional
- Alto: 114,3 cm (45″).
- Ancho: 52 cm (20,5″).
- Profundidad: 65 cm (25,5″).
Capacidades analíticas destacadas
- Rango de masas extendido hasta 2000 amu.
- Detección de gases y vapores en aplicaciones de investigación.
- Alta estabilidad y sensibilidad para análisis científicos.
- Sistema de ionización de mantenimiento simplificado.
- Operación mediante software de nivel profesional.
- Configuración modular para diferentes necesidades de investigación y enseñanza.
