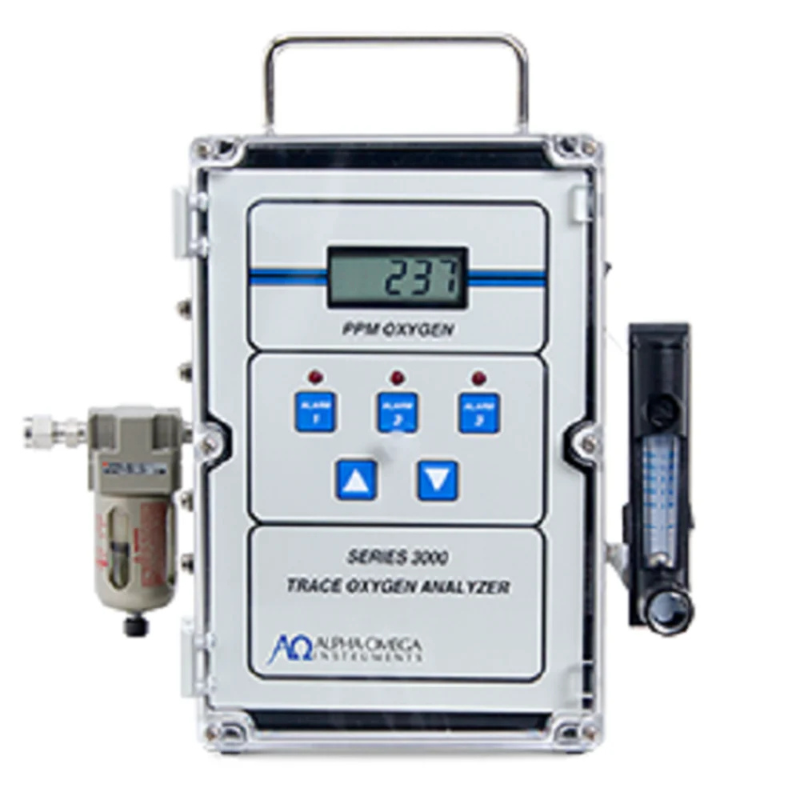

Analizador de Deficiencia de Oxígeno Series 3000

El Series 3000 Trace Oxygen Analyzer es un analizador de oxígeno traza controlado por microprocesador, diseñado para la medición de concentraciones de oxígeno en niveles de partes por millón (ppm). Está disponible en configuraciones de rango único o multirrango y utiliza un sensor electroquímico de larga vida útil.

Características principales

• Medición de oxígeno desde menos de 1 ppm hasta 10.000 ppm.
• Configuración de rango único o tres rangos seleccionables.
• Cambio automático de rango en versiones multirrango.
• Pantalla LCD de 4½ dígitos con caracteres de 10,2 mm.
• Salidas analógicas estándar de 4-20 mA DC y 0-2 VDC.
• Comunicaciones opcionales mediante RS-232C o RS-485.

Sensor

• Sensor electroquímico de temperatura ambiente de larga duración.
• Vida útil funcional hasta tres veces superior a la de sensores electroquímicos convencionales.
• Diseño sellado que minimiza pérdidas de electrolito y reduce el mantenimiento.
• Salida lineal con compensación automática de temperatura.
• No requiere ajustes manuales asociados a cambios en la composición del gas de muestra.

Sensor resistente a CO₂ (opcional)

• Diseñado para aplicaciones con altas concentraciones de dióxido de carbono.
• Puede operar con muestras que contienen hasta 100 % de CO₂.
• Utiliza un electrolito especialmente formulado para evitar el deterioro prematuro del sensor.

Rangos de medición disponibles

Rango único

• 0-10 ppm
• 0-50 ppm
• 0-100 ppm
• 0-1.000 ppm
• 0-5.000 ppm
• 0-10.000 ppm

Tres rangos

• 1 / 10 / 100 ppm
• 5 / 50 / 500 ppm
• 10 / 100 / 1.000 ppm
• 50 / 500 / 5.000 ppm
• 100 / 1.000 / 10.000 ppm

Prestaciones

• Exactitud:
  • ±1 % del fondo de escala.
  • ±5 % del fondo de escala para rangos iguales o inferiores a 5 ppm.
• Linealidad: ±1 % del fondo de escala.
• Tiempo de respuesta: menos de 10 segundos para alcanzar el 90 % del valor final en condiciones típicas.
• Compensación de temperatura integrada.
• Temperatura de operación: 5 a 40 °C.

Alarmas y salidas

• Tres relés de alarma de oxígeno tipo SPDT Form C.
• Un relé adicional de estado del instrumento.
• Capacidad de conmutación:
  • 10 A a 30 VDC.
  • 10 A a 115/230 VAC.
• Configuración seleccionable en modo fail-safe o no fail-safe.
• Alarma sonora interna con posibilidad de cancelación manual.
• Tres indicadores LED rojos para señalización visual de alarmas.

Condiciones de muestra

• Caudal de muestra:
  • 0,5 a 1,0 L/min.
• Temperatura de muestra:
  • 5 a 40 °C.
• Presión de muestra:
  • 0,1 a 1,5 psig.
• Contenido de sólidos:
  • Menor a 3 mg/ft³ sin necesidad de filtración.
  • Superior a 3 mg/ft³ requiere filtro en línea.
• Niebla de hidrocarburos:
  • Menor a 0,7 mg/ft³ sin filtro.
  • Superior a 0,7 mg/ft³ requiere filtro en línea.

Alimentación eléctrica

• 115-230 VAC, 50-60 Hz.
• 18-32 VDC.

Construcción

• Gabinete de policarbonato con tapa frontal transparente abatible.
• Clasificación de protección NEMA 1.
• Conexiones de proceso mediante racores de acero inoxidable de 1/4″.
• Sensor montado localmente.

Dimensiones y peso

• Altura: 240,5 mm.
• Ancho: 165,1 mm.
• Profundidad: 157,5 mm.
• Peso: 4,98 kg.

Garantía

• Electrónica: 2 años.
• Sensor: 1 año.
