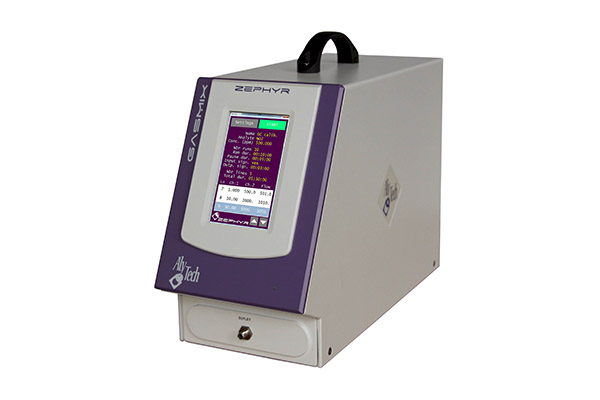

El GasMix™ Zephyr es un sistema compacto de generación de mezclas gaseosas y patrones de calibración diseñado para la preparación automática de gases de referencia a partir de un gas patrón concentrado y un gas diluyente.
Está orientado a aplicaciones de calibración de analizadores, generación de atmósferas controladas y preparación de mezclas gaseosas con concentraciones definidas.
Principio de Funcionamiento
El sistema utiliza:
- Dos controladores de flujo másico.
- Mezcla controlada de un gas concentrado y un gas diluyente.
- Generación automática de patrones gaseosos.
- Diluciones programables en múltiples niveles de concentración.
Las secuencias de mezcla pueden configurarse para ejecución automática mediante software.
Pantalla e Interfaz de Usuario
Pantalla Local
- Pantalla táctil de 5 pulgadas.
- Control directo de los controladores de flujo másico.
- Configuración de mezclas y secuencias de trabajo.
Software de Control
ZeSoft
Software específico para operación y automatización del sistema.
Funciones principales:
- Inyección única programada.
- Secuencias automáticas de calibración.
- Cálculo automático de la incertidumbre de concentración.
- Gestión de secuencias almacenadas.
- Comunicación con analizadores externos.
Secuencias Programables
- Almacenamiento de hasta 10 secuencias diferentes.
- Recuperación inmediata de secuencias guardadas.
- Ejecución automatizada de calibraciones.
Función de Secuencia Inteligente
Permite:
- Definir concentración inicial.
- Definir concentración final.
- Seleccionar cantidad de puntos de calibración.
El software calcula automáticamente las concentraciones intermedias.
Integración con Equipos Externos
El software puede interactuar con analizadores mediante contactos externos para:
- Activación de válvulas de inyección.
- Inicio automático de análisis.
- Sincronización de secuencias de calibración.
Prestaciones Técnicas
Precisión
- Menor al 2 % en todo el rango operativo.
Dilución
- Desde 0,5 % hasta 100 % de la concentración inicial.
Cálculo de Incertidumbre
El sistema calcula automáticamente la incertidumbre final considerando:
- Flujo utilizado.
- Incertidumbre del gas patrón de entrada.
Aplicaciones
Ambiental
- Calibración de analizadores para monitoreo de calidad de aire.
Industria Petroquímica
- Análisis de petróleo y gas.
- Preparación de mezclas de referencia.
Industria Alimenticia
- Control de calidad.
- Aplicaciones de sabores y aromas.
Industria Automotriz
- Bancos de ensayo de motores.
- Ensayos de emisiones.
Gases Especiales
- Preparación y validación de mezclas patrón.
Atmósferas Controladas
- Cámaras de ensayo.
- Cajas de guantes (glove boxes).
- Dilución de muestras en fase vapor.
- Adición de patrones internos.
Especificaciones Mecánicas
Dimensiones
- Largo: 38 cm.
- Ancho: 16 cm.
- Alto: 26 cm.
Peso
Conexiones
- Racores Swagelok de 1/8″.
Especificaciones Eléctricas
Alimentación
Condiciones de Proceso
Presión de Entrada
Presión Máxima de Salida
Opciones
- Disponibilidad de versiones para presiones de salida superiores bajo requerimiento.
Normativa
Cumple con:
- ISO 6145 para preparación volumétrica de mezclas de gases de calibración.
Características Destacadas
- Sistema compacto de generación de mezclas gaseosas.
- Pantalla táctil de 5″.
- Dos controladores de flujo másico integrados.
- Precisión inferior al 2 %.
- Diluciones desde 0,5 % hasta 100 %.
- Secuencias automáticas programables.
- Capacidad de almacenamiento de 10 secuencias.
- Cálculo automático de incertidumbre.
- Comunicación con analizadores externos.
- Conectores Swagelok de 1/8″.
- Cumplimiento de la norma ISO 6145.
- Diseño portátil para aplicaciones de laboratorio e industria.
