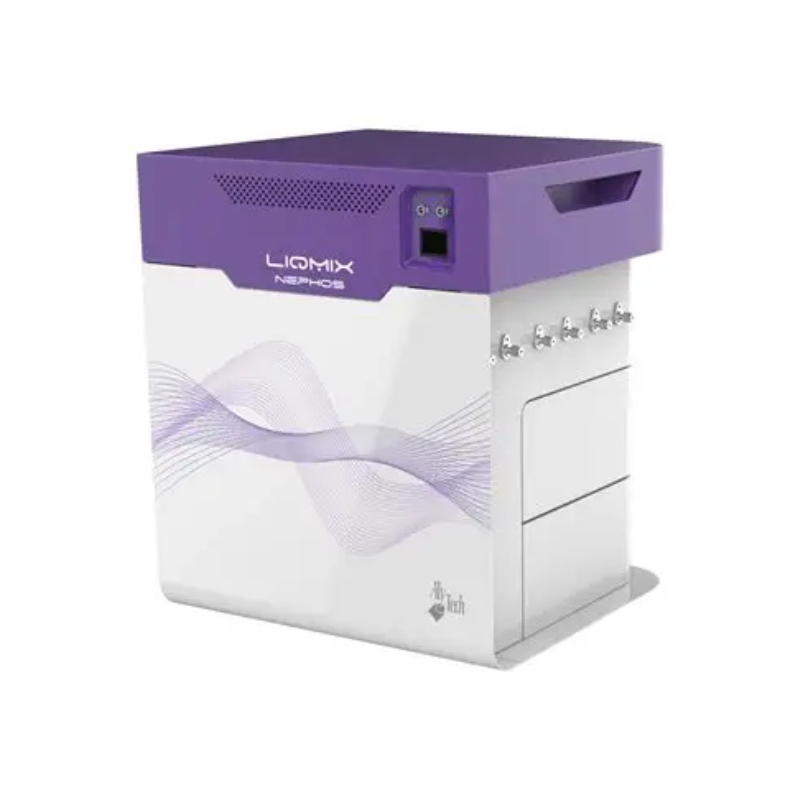

El LiqMix™ Nephos es un sistema dinámico de generación de patrones gaseosos diseñado para producir mezclas de gases a partir de líquidos puros, mezclas líquidas y gases patrón.
El equipo vaporiza la fase líquida dentro de una corriente gaseosa controlada, permitiendo generar mezclas gaseosas personalizadas en un amplio rango de concentraciones, desde niveles de ppb hasta porcentajes volumétricos.
Está orientado a aplicaciones de calibración, validación analítica, generación de atmósferas controladas y producción de mezclas complejas con compuestos reactivos o inestables.
Principio de Funcionamiento
El sistema combina:
- Controladores de flujo másico (MFC) para gases.
- Caudalímetros másicos tipo Coriolis para líquidos.
- Sistema de vaporización controlada por software.
- Dilución dinámica de gases y vapores.
La fase líquida vaporizada es transportada por un gas vector y posteriormente puede:
- Diluirse.
- Mezclarse con otros gases.
- Combinarse con una segunda corriente líquida vaporizada.
Esto permite generar mezclas complejas con múltiples compuestos y amplios rangos de concentración.
Capacidad de Configuración
Canales de Líquido
- 1 canal líquido.
- 2 canales líquidos simultáneos.
Canales de Gas
Mezcla Simultánea
- Hasta 2 corrientes líquidas simultáneas.
- Posibilidad de combinar varios gases adicionales para generar mezclas complejas.
Compatibilidad de Fluidos
Líquidos
Compatible con:
- Líquidos puros.
- Mezclas líquidas.
- Agua.
- Solventes orgánicos.
Requisitos:
- Sin partículas sólidas.
- Sin polimerización.
- Sin formación de sales.
Gases
Compatible con:
- Gases puros.
- Mezclas gaseosas concentradas.
- Gases reactivos.
- Gases agresivos utilizados en aplicaciones industriales y de investigación.
Prestaciones Técnicas
Factor de Dilución
- Hasta 10⁸ veces respecto de la concentración inicial.
Precisión de Flujo
- Menor al 2 % del caudal medido.
Precisión de Concentración
Sistema de Medición
Caudalímetros Coriolis
Rangos disponibles:
- 0,5 a 5 g/h.
- 0,5 a 200 g/h.
Ventajas del Sistema Coriolis
Permite trabajar independientemente de:
- Temperatura.
- Presión.
- Densidad.
- Conductividad.
- Viscosidad.
Control de Temperatura
- Temperatura de vaporización controlada por software.
- Líneas calefaccionadas para evitar recondensación.
- Mantenimiento de la mezcla en fase gaseosa hasta el punto de utilización.
Líneas y Conexiones
Línea Calefaccionada
- 1 metro de longitud estándar.
- Longitudes especiales disponibles.
Conexiones
- Swagelok 1/16″.
- Swagelok 1/8″.
- Swagelok 1/4″.
Presiones de Operación
Presión de Entrada de Gas
Presión de Salida
- Presión atmosférica.
- Posibilidad de configuraciones para mayor presión de salida.
Software de Control
Plataforma
- Sistema compatible con Windows 10 o superior.
Comunicación
Funciones
- Creación de secuencias automáticas.
- Gestión de mezclas complejas.
- Registro de calidad.
- Seguimiento y trazabilidad de ensayos.
- Almacenamiento de secuencias.
- Representación gráfica de resultados.
- Sincronización con instrumentos externos.
Integración con Instrumentación
Compatible con:
- Cromatógrafos de gases (GC).
- Espectrómetros.
- Preconcentradores.
- Analizadores de gases.
- Equipos analíticos de terceros.
Aplicaciones
- Calibraciones multipunto.
- Verificaciones de linealidad.
- Ensayos de histéresis.
- Determinación de LOD.
- Determinación de LOQ.
- Generación de atmósferas controladas.
- Preparación de mezclas gaseosas complejas.
- Generación de patrones gaseosos a partir de compuestos reactivos o inestables.
Especificaciones Eléctricas
Alimentación
- 90 a 260 VAC.
- 50/60 Hz.
- 1,5 a 4 A.
Especificaciones Mecánicas
Dimensiones
Peso
- Entre 25 y 40 kg según configuración.
Accesorios Opcionales
Depósito para Líquidos
- Tanque para almacenamiento de líquidos.
- Presurización mediante gas inerte.
Normativa
- Cumplimiento de ISO 6145-7 para preparación dinámica de mezclas gaseosas.
Características Técnicas Destacadas
- Generación de mezclas gaseosas a partir de líquidos y gases.
- Hasta 2 canales líquidos simultáneos.
- Hasta 6 canales de gas.
- Dilución hasta 10⁸.
- Precisión de concentración inferior al 1 %.
- Precisión de flujo inferior al 2 %.
- Tecnología Coriolis para medición de líquidos.
- Vaporización controlada digitalmente.
- Líneas calefaccionadas para evitar condensación.
- Comunicación Ethernet.
- Compatibilidad con Windows 10 o superior.
- Integración con GC, espectrómetros y analizadores.
- Cumplimiento de ISO 6145-7.
