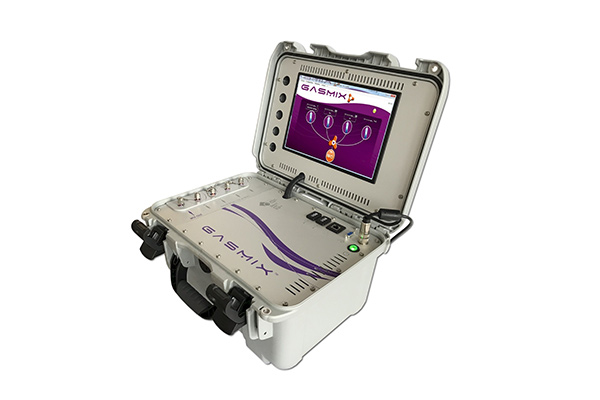

El NOMAD es un sistema portátil de mezcla y dilución de gases diseñado para la generación de patrones de calibración y verificación en campo o laboratorio. Integra la tecnología GasMix™ en una unidad compacta alojada en un gabinete rígido y equipada con computadora industrial incorporada.
Está orientado a aplicaciones de calibración, linealidad, repetibilidad, verificación de analizadores y generación de mezclas gaseosas para sistemas de monitoreo ambiental e industrial.
Configuración del Sistema
Versiones Disponibles
- Configuración de 3 canales.
- Configuración de 4 canales.
Configuración Típica de 4 Canales
Permite conectar:
- 2 gases patrón (span gases).
- 1 gas de interferencia.
- 1 gas de dilución.
Computadora Integrada
- PC industrial incorporada.
- Operación mediante software dedicado GasMix™ para Windows.
- Posibilidad de control mediante computadora externa.
Capacidades de Mezcla
Número de Gases
- Mezcla simultánea de hasta 4 gases.
Compatibilidad de Gases
Compatible con:
- Gases puros.
- Mezclas concentradas.
- Gases reactivos y agresivos.
- Sulfuro de hidrógeno (H₂S).
- Dióxido de azufre (SO₂).
- Sulfuro de carbonilo (COS).
- Óxido nítrico (NO).
- Dióxido de nitrógeno (NO₂).
- Monóxido de carbono (CO).
- Dióxido de carbono (CO₂).
- Amoníaco en niveles traza.
Relación de Dilución
- Hasta 1:10.000 respecto de la concentración inicial.
Concentraciones
- Generación de un número ilimitado de concentraciones mediante dilución.
Prestaciones Metrológicas
Precisión
- ±1 % del valor de consigna en toda la escala.
Repetibilidad
- Menor al 0,1 % del valor de consigna.
Tiempo de Respuesta
- Menor a 5 segundos para alcanzar el punto de ajuste.
Rango de Operación MFC
- 2 % a 100 % de escala completa.
Sistema de Calibración de Controladores de Flujo
Cada controlador de flujo másico (MFC) es calibrado individualmente mediante:
- 20 puntos de calibración distribuidos sobre todo el rango operativo.
- Tablas de calibración específicas para cada MFC.
- Corrección automática aplicada por el software.
Incertidumbre
El sistema calcula automáticamente:
- La incertidumbre máxima relativa.
- La concentración final suministrada.
- Los caudales requeridos para cada canal.
Software GasMix™
Funciones
- Creación de proyectos de mezcla y dilución.
- Programación de secuencias automáticas.
- Cálculo automático de caudales.
- Gestión de bibliotecas de gases patrón.
- Gestión de tablas de calibración MFC.
- Configuración de analizadores externos.
- Guardado y recuperación de procedimientos.
Automatización
Permite:
- Inicio manual.
- Funcionamiento completamente automático.
- Sincronización con analizadores externos.
Trazabilidad
- Función Audit Trail.
- Registro completo de operaciones realizadas.
- Documentación de actividades de calibración.
Comunicaciones
Interfaces
Opcionales
Control Remoto
- Acceso mediante red Ethernet.
- Operación mediante PC externa.
Aplicaciones
Calibración de Analizadores
- Analizadores de gases.
- Cromatógrafos gaseosos (GC).
- Microcromatógrafos (µGC).
Sistemas Ambientales
- Sistemas automáticos de medición (AMS).
- Ensayos de repetibilidad.
- Verificación de linealidad.
Espectrometría
- FTIR.
- Raman.
- Otros analizadores espectroscópicos.
Laboratorios de Calibración
- Generación de patrones secundarios.
- Verificación de instrumentos.
- Inspección y auditorías.
Investigación
- Generación de mezclas gaseosas complejas.
Especificaciones de Proceso
Presión de Entrada
- Nominal: 3 bar.
- Máxima: 8 bar.
Presión de Salida
- Presión atmosférica.
- Opcionalmente disponible para presiones superiores.
Conexiones
- Swagelok 1/8″.
- Otras configuraciones disponibles bajo pedido.
Especificaciones Eléctricas
Alimentación
- 24 VDC.
- Fuente de alimentación AC/DC incluida.
Condiciones Ambientales
Temperatura de Operación
Especificaciones Mecánicas
Dimensiones
Peso
Normativa
- Cumplimiento de ISO 6145-7 para preparación dinámica de mezclas gaseosas.
Características Técnicas Destacadas
- Sistema portátil y robusto para trabajo en campo.
- Configuración de 3 o 4 canales.
- Mezcla simultánea de hasta 4 gases.
- Dilución hasta 1:10.000.
- Precisión de ±1 % del setpoint.
- Repetibilidad inferior al 0,1 %.
- Tiempo de respuesta menor a 5 s.
- Computadora industrial integrada.
- Comunicación USB y Ethernet.
- Secuencias automáticas programables.
- Cálculo automático de incertidumbre.
- Función Audit Trail para trazabilidad completa.
- Compatible con gases reactivos, corrosivos y mezclas complejas.
- Cumplimiento con ISO 6145-7.
