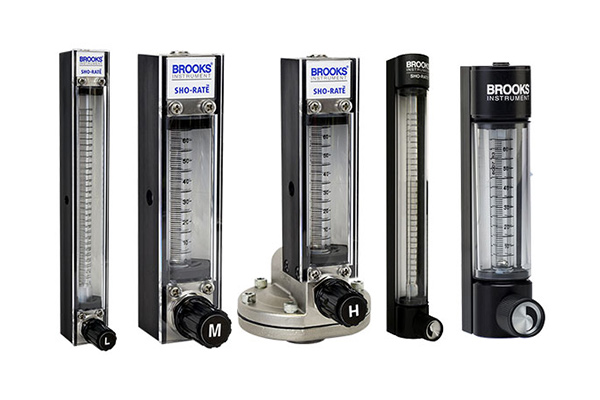

Rotámetro para bajo caudal serie Sho-Rate

Los Sho-Rate™ 1250 y 1255 son caudalímetros de área variable con tubo de vidrio diseñados para medición de bajos caudales de líquidos y gases en aplicaciones de laboratorio, OEM e industria liviana. Están disponibles con escala de 65 mm (modelo 1250) y 150 mm (modelo 1255).

Características principales

• Medición por principio de área variable.
• Tubo de vidrio borosilicato.
• Lectura directa para gases y líquidos calibrados.
• Lente giratoria con ampliación para mejorar la visualización.
• Diseño EZ-CHANGE™ para reemplazo rápido del conjunto de tubo.
• Montaje en panel.
• Versiones con válvula de entrada o salida.
• Configuraciones para gases y líquidos específicos.

Exactitud y repetibilidad

Repetibilidad

• ±0,25 % del fondo de escala.

Condiciones de referencia

• 21,1 °C (70 °F).
• 1 bar absoluto (14,7 psia).

Presión y temperatura

Presión máxima de trabajo

• 200 psig (13,8 bar).

Temperatura de operación

• 1 °C a 121 °C.
• 33 °F a 250 °F.

Materiales de construcción

Materiales principales

• Vidrio borosilicato.
• Acero inoxidable 316.
• Aluminio.
• Policarbonato transparente.
• PTFE (Teflón).

Materiales de bloques terminales

• Aluminio.
• Acero inoxidable.

Materiales de flotador

Disponibles en:

• Vidrio.
• Zafiro.
• Acero inoxidable.
• Carboloy.
• Tántalo.

Materiales de sellado

• Viton®.
• Buna-N.

Conexiones de proceso

Materiales

• Acero inoxidable.
• Aluminio.

Opciones

• 1/8″ NPT hembra.
• 1/4″ NPT hembra (solo acero inoxidable).

Válvulas

Tipo

• Válvula tipo cartridge.

Materiales

• Latón.
• Acero inoxidable.

Configuraciones

• Sin válvula.
• Válvula de entrada.
• Válvula de salida (aplicaciones de vacío o agua).

Rangos de medición

Modelo 1250

Aire

Rangos disponibles desde:

• 2 a 50 cm³/min.

Hasta:

• 2 a 60 LPM.
• 13 a 60 SCFH.
• 0 a 5000 CCM.

Agua

Rangos disponibles desde:

• 4 a 140 cm³/min.

Hasta:

• 0,5 a 14 GPH.

Oxígeno

• 0,3 a 3 LPM.

Argón

• 0 a 2 LPM.

Dióxido de carbono

• 100 a 1000 CCM.

Hidrógeno

• 5 a 115 CCM.
• 1 a 10 LPM.

Nitrógeno

Rangos desde:

• 4 a 100 ml/min.

Hasta:

• 5000 CCM.
• 13 a 130 SCFH.

Modelo 1255

Aire

Rangos disponibles desde:

• 4 a 160 CCM.

Hasta:

• 1 a 50 LPM.
• 0,05 a 6 SCFH.
• 2000 a 66000 CCM.

Agua

• 2 a 130 CCM.
• 0,1 a 1,3 LPM.

Oxígeno

• 0,2 a 5 LPM.
• 2 a 24 SCFH.

Nitrógeno

• 2 a 100 CCM.
• 20 a 900 ml/min.
• 0,1 a 9 LPM.
• 0,5 a 20 SCFH.

Escalas milimétricas

Disponibles para ambos modelos con calibración en milímetros y tablas de conversión.

Capacidades máximas aproximadas

Modelo 1250

• Aire: hasta 65.850 CCM.
• Agua: hasta 2.055 CCM.

Modelo 1255

• Aire: hasta 66.370 CCM.
• Agua: hasta 2.080 CCM.

Materiales de flotador disponibles

Dimensiones principales

Modelo 1250

• Longitud de escala: 65 mm.

Modelo 1255

• Longitud de escala: 150 mm.

Conexiones

• Dimensión A (1/8″ NPT o 1/4″ NPT): 0,575″.

Válvula cartridge abierta

• Dimensión B: 2,34″.

Configuraciones disponibles

Fluido de calibración

• Aire.
• Nitrógeno.
• Agua.
• Escala milimétrica.

Unidades de medición

• ml/min.
• CCM.
• LPM.
• GPM.
• GPH.
• SCFH.
• Milímetros.

Material de las conexiones

• Aluminio 1/8″ FNPT.
• Acero inoxidable 1/8″ FNPT.
• Acero inoxidable 1/4″ FNPT.

Material de O-ring

• Buna-N.
• Viton.

Aplicaciones típicas

• Laboratorios.
• Equipos OEM.
• Paneles de instrumentación.
• Sistemas de gases técnicos.
• Medición de bajas tasas de flujo de líquidos.
• Equipos de prueba y calibración.
• Aplicaciones industriales livianas.
