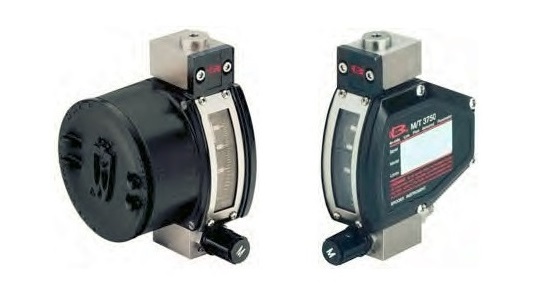

Rotámetro armado para bajo caudal serie MT3750

La serie Brooks MT3750C es una familia de caudalímetros de área variable de tubo metálico diseñada para la medición de bajos caudales de líquidos y gases en aplicaciones de alta presión, altas temperaturas y fluidos agresivos.

Principio de funcionamiento

• Medición basada en el principio de área variable.

• Indicación mediante acoplamiento magnético.

• Lectura local sin necesidad de alimentación eléctrica.

• Adecuado para medición de líquidos y gases.

Rangos de medición

Líquidos (agua)

Gases (aire)

Relación de rango

• 10:1 para la mayoría de los tamaños.

Exactitud y repetibilidad

Exactitud disponible

• ±5 % F.S. (VDI/VDE Clase 4).

• ±3 % F.S. (VDI/VDE Clase 2.5).

Repetibilidad

• ±1 % del fondo de escala.

Presión

Presión máxima de operación

Versión estándar

• 1500 psig (100 bar).

Versión alta presión

• 4000 psig (276 bar).

• Disponible sin válvula y con conexión 1/4″ NPT.

Pérdida de carga

Temperatura

Temperatura máxima de fluido

• 204 °C (400 °F).

Temperaturas máximas según sellos

Materiales de construcción

Tubo de medición

• Acero inoxidable 316L.

• Monel K-500.

Conexiones

• Acero inoxidable 316L.

• Monel K-500.

Flotadores

• Acero inoxidable 316L.

• Titanio Grado II.

O-rings

• Viton.

• PTFE.

• Buna-N.

• Kalrez 4079.

• EPDM.

Indicador

Escala

• Longitud: 52 mm.

• Escala simple o doble.

• Graduación plateada sobre fondo negro.

Grado de protección

Conexiones de proceso

Disponibles en:

• 1/4″ NPT hembra.

• 1/2″ NPT hembra.

• 3/4″ NPT hembra.

• Compresión 1/4″.

• Compresión 6 mm.

• Rc 1/4″.

Opciones de válvula

Válvulas integradas

• Válvula de aguja de bajo caudal.

• Válvula de caudal medio.

• Válvula de alto caudal.

• Válvulas NRS.

Controladores de caudal integrados

• Serie 8800.

• Serie 8900.

Transmisor opcional

Salida

• 4-20 mA.

Características

• Detección magnética de posición del flotador.

• Electrónica basada en microprocesador.

• Ajuste automático de ganancia.

• Conversión de posición del flotador a señal analógica de caudal.

Alarmas Reed Switch

Configuración

• 1 o 2 contactos ajustables.

Datos eléctricos

• Tensión máxima:

  • 175 Vdc.

  • 124 Vac.

• Corriente máxima:

  • 250 mA.

• Potencia máxima:

  • 3 W.

Versión Non-Incendive

• 30 Vdc máximo.

• 100 mA máximo.

• 3 W máximo.

Configuración de alarmas

• Setpoint alto.

• Setpoint bajo.

• Doble setpoint.

Distancia mínima entre switches

• Aproximadamente 40 % de la escala.

Alarmas inductivas

Tipo

• Interruptores inductivos SJ2-N.

Cantidad

• 1 o 2 interruptores.

Alimentación

• 8 Vdc nominal.

• 15,5 Vdc máximo.

Consumo

• Área libre: > 3 mA.

• Área activada: < 1 mA.

Parámetros eléctricos

• Inductancia: 29 µH.

• Capacitancia: 20 nF.

Temperatura máxima

• 70 °C.

Separación mínima entre setpoints

• Aproximadamente 50 % de la escala.

Certificaciones disponibles

• ATEX.

• IECEx.

• CSA.

• UL.

• NEPSI (China).

• TR CU.

• CRN.

• PED 2014/68/EU.

• EMC 2014/30/EU.

• RoHS 2011/65/EU.

• ASME B31.1.

• ASME B31.3.

Opciones constructivas

Materiales

• Acero inoxidable 316L.

• Monel K500.

Configuración de sellos

• Viton.

• PTFE.

• Buna-N.

• Kalrez.

• EPDM.

• Diseño completamente soldado sin elastómeros.

Certificados opcionales

• EN 2.1.

• EN 3.1.

• NACE MR0175 / MR0103.

• PMI (Positive Material Identification).

• Inspección por líquidos penetrantes.

• Certificado internacional de calibración.

Opciones especiales

• Limpieza para servicio de oxígeno.

• Limpieza comercial especial.

• Montaje para panel.

• Escala dual.

• Soportes estándar o de acero inoxidable.
