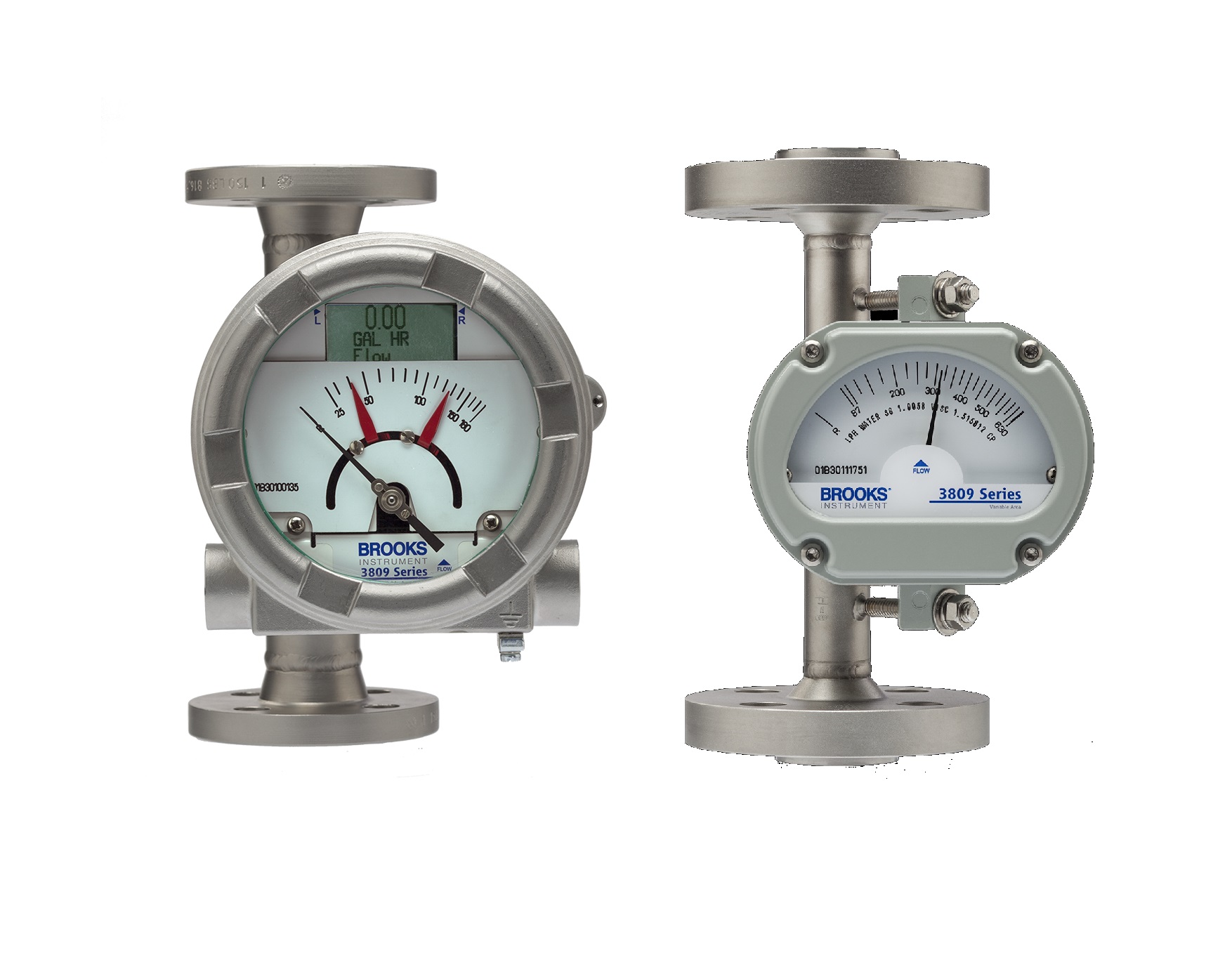

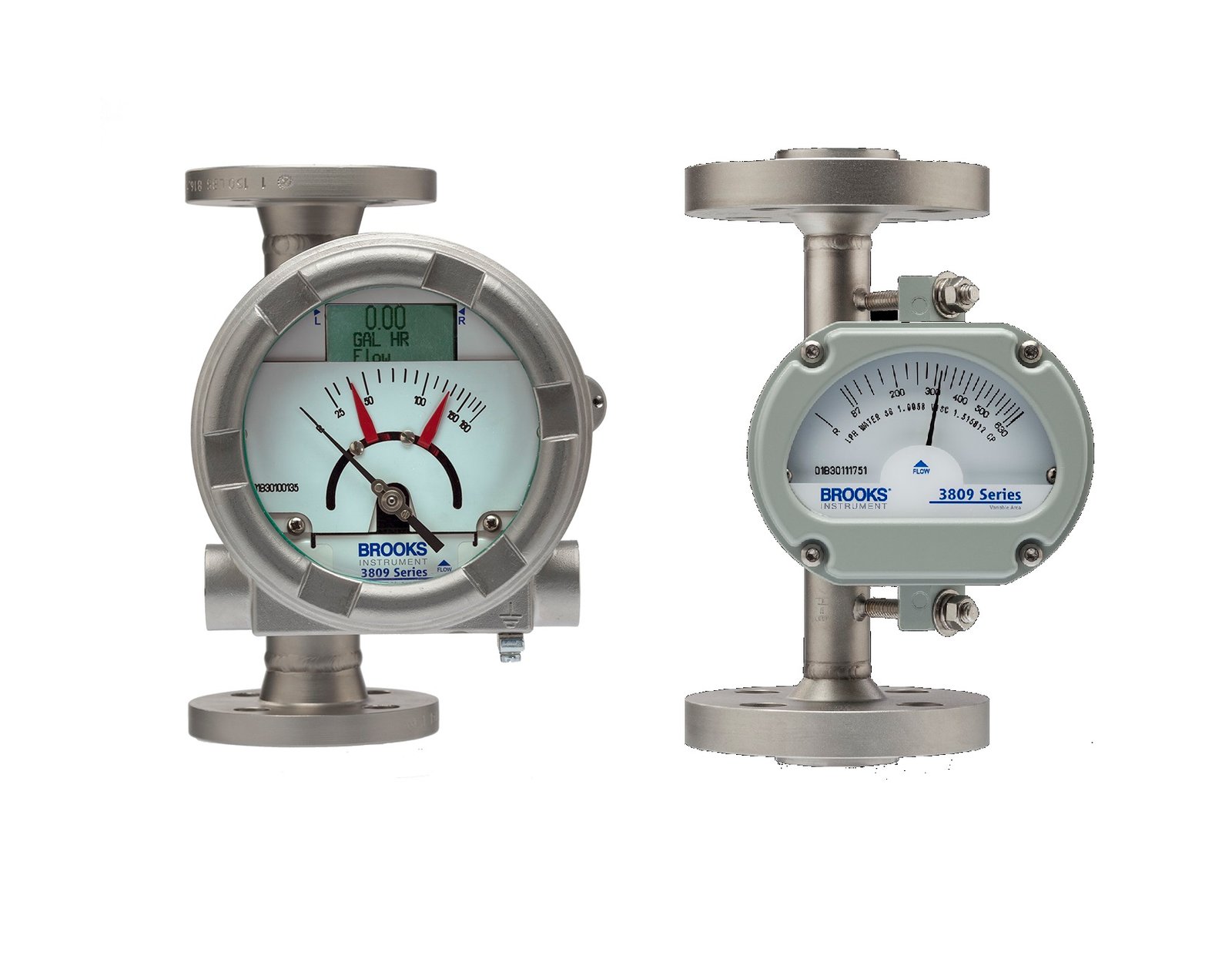

El Brooks MT3809G es un rotámetro de área variable metálico diseñado para la medición de gases, líquidos y vapor en aplicaciones industriales. Está especialmente desarrollado para operar en condiciones exigentes de alta presión y alta temperatura.
Su construcción estándar utiliza acero inoxidable 316/316L, aunque también existen versiones con revestimientos especiales y materiales resistentes a la corrosión para procesos agresivos. El equipo puede suministrarse con conexiones bridadas o roscadas, adaptándose a diferentes requerimientos de instalación.
Principales características
La serie MT3809G incorpora diversas mejoras orientadas a la operación industrial:
- Función de alarma apta para aplicaciones de seguridad SIL 2.
- Pantalla LCD con interfaz de operación local.
- Configuración local del instrumento sin necesidad de retirar la tapa en áreas peligrosas.
- Carcasa antideflagrante de acero inoxidable 316.
- Amplio rango de temperaturas de operación.
- Capacidad de medir caudales muy bajos y altos utilizando la misma familia de equipos.
- Diseño conforme a ASME B31.3.
- Bridas tipo Weldneck para facilitar inspecciones y asegurar la integridad mecánica.
Pantalla LCD y funcionalidades electrónicas
La pantalla LCD permite visualizar:
- Caudal instantáneo.
- Totalización acumulada.
- Estado de alarmas.
- Información de diagnóstico.
- Parámetros configurables.
Las modificaciones pueden realizarse localmente y el instrumento puede integrarse a sistemas de control mediante comunicación HART.
Carcasa antideflagrante
La nueva versión de la carcasa está fabricada íntegramente en acero inoxidable 316, incluyendo tapa, soporte y elementos de fijación.
Entre sus características destacan:
- Aprobaciones para áreas peligrosas de alta exigencia.
- Resistencia mecánica mejorada.
- Operación en temperaturas ambiente y de proceso extremadamente amplias.
- Rango operativo desde -198 °C hasta +420 °C según configuración.
Aplicaciones industriales
El equipo está destinado a la medición y monitoreo de:
- Flujos de proceso.
- Líneas de instrumentación.
- Sistemas de purga.
- Fluidos de enfriamiento.
- Fluidos de lavado.
- Alimentación de reactores.
- Sistemas de lubricación.
También se utiliza ampliamente en:
Equipos rotativos
- Monitoreo de aceite lubricante.
- Sistemas de refrigeración.
- Gases de sellado.
Instalaciones offshore y alta presión
- Inyección de productos químicos.
- Protección contra corrosión.
- Prevención de congelamiento.
- Lubricación de fluidos de extracción.
El diseño posee una sola parte móvil, lo que contribuye a una alta confiabilidad operativa.
Especificaciones principales
Desempeño
- Relación de medición típica de 10:1.
- Repetibilidad de hasta 0,25 % de escala completa.
- Exactitud disponible entre 1 % y 5 %, dependiendo de la configuración.
- Protección ambiental IP67 / NEMA 4X.
Materiales disponibles
Tubo medidor
- Acero inoxidable 316/316L.
- Hastelloy C.
- Alloy 625.
- Monel K-500.
- Titanio Grado II.
Flotadores
- Acero inoxidable.
- Titanio.
- Hastelloy C-276.
- Alloy 625.
- PVDF.
Sellos
- Viton.
- Kalrez.
- Teflón.
- Configuraciones sin juntas en determinados modelos.
Temperatura máxima de proceso
Dependiendo de la versión:
- Hasta 420 °C en modelos estándar.
- Hasta 300 °C en determinadas ejecuciones especiales.
- Hasta 150 °C en modelos revestidos con ETFE.
Transmisor electrónico
El transmisor opcional incorpora:
- Alimentación de 21 a 30 VCC.
- Salida analógica 4-20 mA.
- Comunicación HART Rev. 7.
- Totalizador reiniciable.
- Totalizador acumulativo.
- Alarmas de proceso.
- Alarmas de diagnóstico.
- Salida de pulsos configurable.
- Actualización de señal cuatro veces por segundo.
Alarmas inductivas
El instrumento puede equiparse con una o dos alarmas inductivas configurables para detectar límites altos o bajos de caudal.
Características principales:
- Ajuste mecánico del punto de disparo.
- Contactos normalmente abiertos.
- Posibilidad de señalización y accionamiento remoto.
- Alimentación de 5 a 25 VCC.
Certificaciones y normativas
El MT3809G cuenta con certificaciones internacionales para operación en atmósferas potencialmente explosivas y cumplimiento de normativas industriales, entre ellas:
- ATEX.
- IECEx.
- CSA.
- UL.
- NEPSI.
- KOSHA.
- TR CU.
- Directiva EMC.
- Directiva de Equipos a Presión (PED).
- Certificación SIL 2 para funciones de alarma.
Opciones de configuración
La serie ofrece múltiples combinaciones de:
- Tamaños de medidor.
- Tipos de conexión.
- Materiales constructivos.
- Carcasas de propósito general.
- Versiones de seguridad intrínseca.
- Versiones antideflagrantes.
- Indicadores mecánicos.
- Pantallas LCD.
- Transmisores electrónicos.
- Salidas de pulsos.
- Alarmas simples o dobles.
