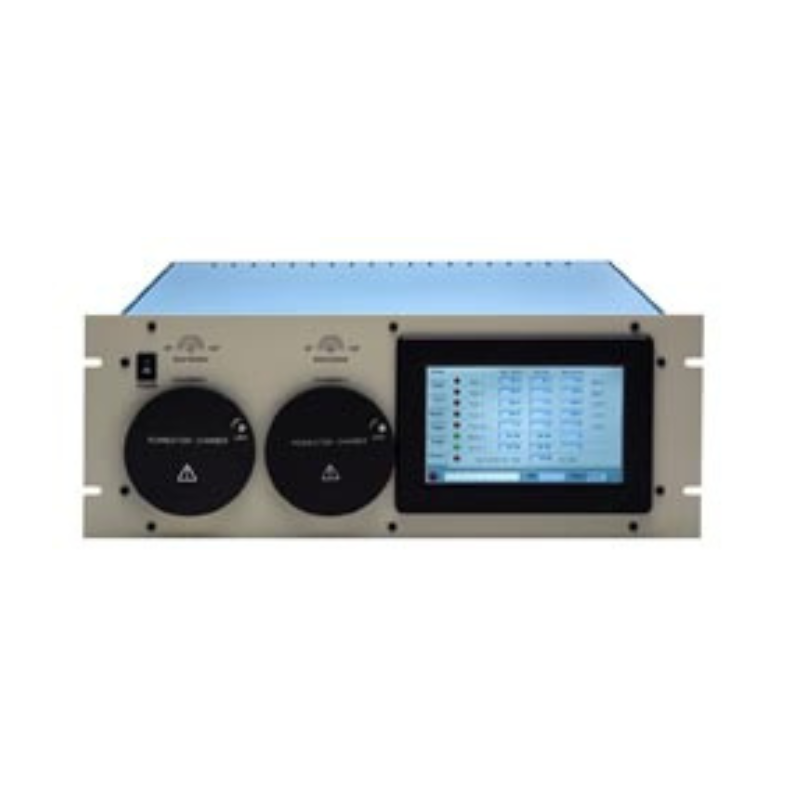

El Dynacalibrator® Model 505 es un generador de gases de calibración diseñado para producir concentraciones precisas de compuestos trazas mediante dispositivos de permeación. Permite realizar calibraciones trazables a estándares NIST para una amplia variedad de analizadores de gases utilizados tanto en laboratorio como en campo.
Aplicaciones
El equipo está orientado a:
- Calibración de analizadores de gases.
- Monitoreo de contaminación atmosférica.
- Higiene industrial.
- Estudios de olores.
- Verificación de instrumentos de medición de concentración gaseosa.
Características generales
- Control y programación mediante pantalla táctil.
- Generación de concentraciones desde niveles de ppb hasta altas concentraciones en ppm.
- Dos cámaras de permeación independientes.
- Control de temperatura independiente para cada cámara.
- Operación individual o simultánea de ambas cámaras.
- Capacidad para generar mezclas multicomponente mediante el uso simultáneo de diferentes dispositivos de permeación.
- Válvulas solenoides independientes para control de flujo.
Sistema de flujo
El equipo incorpora:
- Una entrada para gas de dilución.
- Una entrada para gas portador.
- Controladores de flujo másico independientes para cada corriente.
- Regulador con filtro integrado.
- Válvulas solenoides para derivación de flujo.
- Salida de calibración (Span/Stream Outlet).
- Venteo de cámara y venteo de exceso de flujo.
Las válvulas permiten conmutar el flujo portador entre:
- Línea de dilución.
- Línea de venteo.
Cámaras de permeación
El Model 505 incorpora dos cámaras de permeación completamente independientes.
Características:
- Control térmico individual para cada cámara.
- Operación simultánea o independiente.
- Capacidad para combinar concentraciones de distintos compuestos.
- Compatibilidad con dispositivos de permeación de hasta:
- 23,5 cm de longitud.
- 1,6 cm de diámetro.
Control de temperatura
Cada cámara dispone de control de temperatura individual.
Especificaciones:
- Rango de temperatura: 30 °C a 110 °C.
- Temperatura mínima: al menos 2 °C por encima de la temperatura ambiente.
- Exactitud del punto de ajuste: ±0,05 °C.
- Repetibilidad: ±0,01 °C.
- Trazabilidad a estándares NIST.
- Tiempo de equilibrio térmico: aproximadamente 1,5 horas para cambios importantes de temperatura.
Control de flujo
Concentración generada
- Desde fracciones de ppb hasta cientos de ppm.
Flujo portador
- Caudal nominal: 100 sccm.
Flujo de dilución
- Rango nominal: 1 a 20 SLPM.
Exactitud del flujo de dilución
- ±1 % del valor ajustado entre 20 % y 100 % de escala.
- ±0,2 % de la escala completa entre 2 % y 20 % del rango.
Modos de operación
- Span Out automático.
- Span Out manual.
- Operación continua.
Condiciones ambientales
- Temperatura ambiente de operación: 20 °C a 35 °C.
- Temperatura operativa permitida: 10 °C a 50 °C.
- Humedad relativa de operación: 0 a 95 %.
- Temperatura de almacenamiento: 10 °C a 40 °C.
- Humedad relativa de almacenamiento: 0 a 50 %.
- Emisión sonora: 45 a 50 dBA.
Alimentación eléctrica
- Tensión de alimentación: 100 a 240 VAC.
- Frecuencia: 50/60 Hz.
- Potencia máxima: 150 W.
Prestaciones técnicas destacadas
- Generación de mezclas patrón desde niveles inferiores a ppb hasta cientos de ppm.
- Dos cámaras de permeación con control térmico independiente.
- Control mediante pantalla táctil.
- Conmutación automática de los flujos mediante válvulas solenoides.
- Generación de mezclas multicomponente.
- Operación continua.
- Estabilidad térmica de ±0,01 °C y exactitud de ±0,05 °C en el punto de ajuste.
