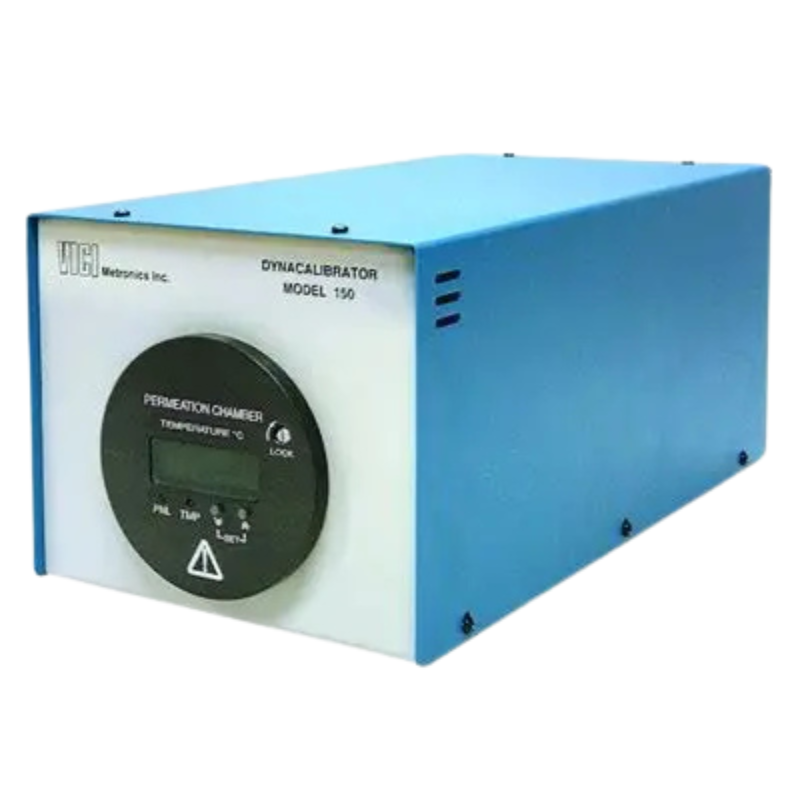

El Dynacalibrator® Model 150 es un generador de gases de calibración de temperatura constante diseñado para producir concentraciones precisas de compuestos químicos en corrientes gaseosas utilizando dispositivos de permeación como fuente de gas traza.
Su aplicación está orientada a la calibración y verificación de instrumentos utilizados en:
- Cromatografía gaseosa.
- Monitoreo de contaminación atmosférica.
- Higiene industrial.
- Estudios de olores.
- Estudios con gases trazadores.
- Equipos de medición de concentración de gases.
Rango de operación
El sistema permite generar concentraciones comprendidas entre:
- Niveles de ppb (partes por billón).
- Altas concentraciones en ppm (partes por millón).
Control de temperatura
El equipo incorpora un sistema de control térmico de alta precisión para garantizar tasas de permeación estables.
Características:
- Precisión de control: ±0,01 °C.
- Controlador electrónico dedicado con tecnología de conmutación.
- Indicación digital de temperatura de cámara y valor de consigna.
- Control local mediante panel frontal.
- Comunicación mediante puerto serie.
- Trazabilidad de temperatura conforme a estándares NIST.
Cámara de permeación
El sistema utiliza una cámara de permeación construida en acero inoxidable pasivado para alojar uno o varios dispositivos de permeación.
Opciones de construcción:
- Cámara con tecnología avanzada de pasivación.
- Cámara fabricada en Hastelloy C.
Características asociadas:
- Tapa de acero inoxidable.
- Conexiones de entrada y salida en acero inoxidable.
- Compatibilidad estándar con tubería de 1/16″.
- Disponibilidad de conexiones para tubería de 1/8″ y 1/4″.
Generación de concentración
El principio de funcionamiento se basa en la liberación controlada del compuesto químico desde los dispositivos de permeación ubicados dentro de la cámara termostatizada.
La concentración obtenida depende de:
- La temperatura de la cámara.
- La tasa de permeación del dispositivo.
- El caudal del gas portador.
La concentración volumétrica deseada puede ajustarse modificando el flujo del gas portador y la temperatura de operación.
Rango de temperatura
El equipo permite trabajar en un amplio rango térmico:
- Temperatura mínima: aproximadamente 5 °C por encima de la temperatura ambiente.
- Temperatura máxima: 110 °C.
Este rango permite generar mezclas de calibración para compuestos con:
- Baja presión de vapor.
- Alta presión de vapor.
Características eléctricas y constructivas
- Alimentación universal 110 VAC / 230 VAC.
- Ventilador de refrigeración integrado.
- Interruptor de encendido con indicador luminoso LED.
- Construcción orientada a estabilidad térmica y generación de concentraciones reproducibles.
Características destacadas
- Generación de gases patrón desde niveles de ppb hasta altas concentraciones en ppm.
- Estabilidad térmica de ±0,01 °C.
- Uso de dispositivos de permeación como fuente de referencia.
- Control digital de temperatura.
- Compatibilidad con múltiples configuraciones de tubería.
- Cámara de permeación en acero inoxidable pasivado o Hastelloy C.
- Ajuste de concentración mediante control de temperatura y caudal del gas portador.
