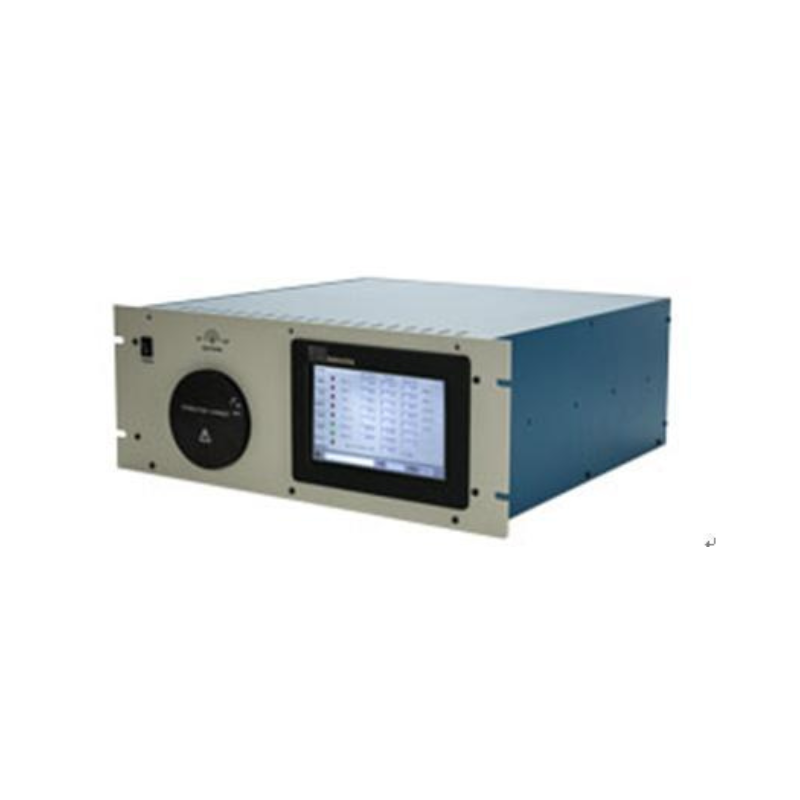

El Dynacalibrator® Model 345 es un generador de gases de calibración de temperatura constante diseñado para producir concentraciones precisas de compuestos químicos en fase gaseosa mediante dispositivos de permeación. Está orientado a aplicaciones de calibración de instrumentos analíticos, monitoreo ambiental, cromatografía gaseosa e instrumentación para medición de gases.
Principio de funcionamiento
El equipo utiliza una cámara de permeación donde se alojan uno o varios dispositivos de permeación. Un gas portador inerte arrastra el compuesto generado y posteriormente se mezcla con un flujo de dilución para obtener la concentración deseada.
A diferencia del Modelo 235, el Modelo 345 incorpora una válvula de selección de flujo, permitiendo dirigir el flujo portador según el modo de operación.
Características del sistema de flujo:
- Válvula frontal de selección.
- Modo Span, donde el flujo portador y el flujo de dilución pasan a través de la unión de mezcla.
- Sistema de Bypass Vent para derivación del flujo.
- Cámara de permeación conectada a controladores de flujo másico para portador y dilución.
Características constructivas
- Cámara de permeación en acero inoxidable pasivado o Hastelloy C.
- Tapa de acero inoxidable.
- Conexiones de entrada y salida para tubería de 1/16″.
- Opciones disponibles para conexiones de 1/8″ y 1/4″.
- Controlador electrónico digital de temperatura.
- Display digital para temperatura real y temperatura programada.
- Control local mediante panel frontal.
- Comunicación por puerto serie.
- Ventilador de refrigeración incorporado.
- Indicador luminoso LED de encendido.
- Alimentación universal 100-240 VAC.
Control térmico
El sistema mantiene la temperatura de la cámara con elevada precisión para asegurar una tasa de permeación estable.
Especificaciones:
- Precisión de control: ±0,01 °C.
- Exactitud del punto de ajuste: ±0,05 °C entre 30 °C y 110 °C.
- Repetibilidad: ±0,01 °C.
- Trazabilidad a estándares NIST.
- Tiempo de estabilización térmica aproximado: 1,5 horas para cambios importantes de temperatura.
Cámara de permeación
Características:
- Rango de temperatura: 30 °C a 110 °C.
- Temperatura mínima de operación: al menos 2 °C por encima de la temperatura ambiente.
- Capacidad para dispositivos de permeación de hasta:
- 23,5 cm de longitud.
- 1,6 cm de diámetro.
- Operación continua.
- Modo de funcionamiento Span Out automático o manual.
Control de flujo
Flujo portador
- Caudal nominal: 100 sccm.
Flujo de dilución
- Rango nominal: 1 a 20 SLPM.
Exactitud del flujo de dilución
- ±1 % del valor ajustado entre 20 % y 100 % de escala.
- ±0,2 % de la escala completa entre 2 % y 20 % del rango.
Capacidad de generación de concentración
El equipo puede generar concentraciones desde:
- Fracciones de ppb.
- Cientos de ppm.
La concentración final depende de:
- Temperatura de la cámara.
- Tasa de permeación del dispositivo.
- Caudal del gas portador.
- Caudal de dilución.
Condiciones ambientales
- Temperatura ambiente de operación: 20 °C a 35 °C.
- Humedad relativa de operación: 0 a 95 %.
- Temperatura de almacenamiento: 10 °C a 40 °C.
- Humedad relativa de almacenamiento: 0 a 50 %.
- Emisión acústica: 45 a 50 dBA.
Alimentación eléctrica
- Tensión de alimentación: 100 a 240 VAC.
- Frecuencia: 50/60 Hz.
- Potencia máxima: 150 W.
Accesorios incluidos
- Cable de alimentación para 110 y 220 VAC.
- Pinza para manipulación de dispositivos de permeación.
- Herramienta para extracción y ajuste de la tapa de la cámara de permeación. [5 | PDF]
