Enfriador portatil

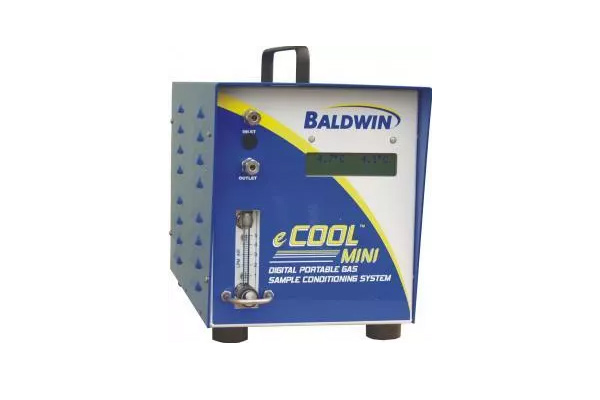

El Baldwin eCOOL™ es un enfriador termoeléctrico digital para acondicionamiento de muestras gaseosas en sistemas de monitoreo de emisiones y análisis de procesos. Utiliza tecnología de enfriamiento termoeléctrico para reducir la temperatura de la muestra y eliminar humedad condensada antes de su ingreso al analizador.

Aplicaciones

• Monitoreo continuo de emisiones (CEMS).
• Análisis de procesos industriales.
• Acondicionamiento de muestras gaseosas.
• Sistemas con sondas calefaccionadas y líneas calefaccionadas.

Características principales

• Monitoreo y control remoto del sistema de acondicionamiento de gases.
• Control de sonda calefaccionada.
• Control de línea calefaccionada.
• Control del acondicionador de muestras.
• Comunicación mediante red LAN.
• Comunicación mediante Modbus sobre TCP/IP.
• Aplicación dedicada para Windows®.

Sistema de visualización

• Pantalla LCD de doble línea de gran tamaño.
• Indicadores LED multicolor.
• Visualización permanente del estado del sistema.
• Supervisión local y remota.

Alarmas y protección

Alarmas para:

• Sobretemperatura de la sonda.
• Subtemperatura de la sonda.
• Falla de termocupla de sonda.
• Sobretemperatura de línea calefaccionada.
• Subtemperatura de línea calefaccionada.
• Falla de termocupla de línea calefaccionada.
• Sobretemperatura del enfriador.
• Falla de termocupla del enfriador.
• Arrastre de humedad (water slip).

Funciones de protección:

• Relé de alarma para proteger analizadores ante presencia de humedad.
• Salidas para integración con sistemas externos de control.

Modelos disponibles

Modelo 5300

• Intercambiador pasivo: 1 × 5″.
• Intercambiador activo: 1 × 5″.
• Dimensiones: 29 × 18 × 29 cm.
• Peso: 9 kg.

Modelo 5400

• Intercambiador activo: 2 × 5″.
• Dimensiones: 29 × 18 × 29 cm.
• Peso: 9 kg.

Modelo 5500

• Intercambiador pasivo: 1 × 10″.
• Intercambiador activo: 1 × 10″.
• Dimensiones: 35 × 33 × 33 cm.
• Peso: 17 kg.

Modelo 5500XP

• Intercambiador pasivo: 1 × 10″.
• Intercambiador activo: 1 × 10″.
• Dimensiones: 36 × 33 × 33 cm.
• Peso: 18 kg.

Modelo 5800

• Intercambiador activo: 2 × 10″.
• Dimensiones: 36 × 33 × 33 cm.
• Peso: 17 kg.

Modelo 5800XP

• Intercambiador activo: 2 × 10″.
• Dimensiones: 36 × 33 × 33 cm.
• Peso: 18 kg.

Modelo 5900

• Intercambiador pasivo: 2 × 10″.
• Intercambiador activo: 2 × 10″.
• Dimensiones: 36 × 33 × 33 cm.
• Peso: 18 kg.

Modelo 5900XP

• Intercambiador pasivo: 2 × 10″.
• Intercambiador activo: 2 × 10″.
• Dimensiones: 36 × 33 × 33 cm.
• Peso: 19 kg.

Intercambiadores de calor

Diseño

• Tipo EZ-Clean™ desmontable.
• Fácil limpieza y mantenimiento.

Materiales disponibles

• Acero inoxidable.
• Acero inoxidable tratado con Durinert®.
• Kynar®.
• Vidrio.

Conexiones

• Entrada: 1/4″ FNPT.
• Salida: 1/8″ FNPT.
• Drenaje: 3/8″ FNPT.

Especificaciones operativas

Temperatura máxima de entrada

Acero inoxidable y Durinert®

• 205 °C (400 °F).

Vidrio

• 205 °C (400 °F).

Kynar®

• 138 °C (280 °F).

Presión máxima de entrada

• 46 psig.
• 3 bar.
• 2250 mmHg.

Temperatura ambiente de operación

• 0 °C a 40 °C.

Punto de rocío de salida

• 5 °C (41 °F).

Alimentación eléctrica

Configuraciones disponibles:

• 110/120 VAC.
• 220/240 VAC.
• 12 VDC.
• 15 VDC.
• 24 VDC.

Sistema electrónico

Placa principal

• 4 entradas para termocuplas.
• 4 salidas analógicas.

Tarjeta de alarma de humedad

• 1 entrada para detector de humedad.
• 2 salidas DC de alta corriente.
• 2 salidas de contacto seco.

Tarjeta LAN opcional

• Comunicación Modbus TCP/IP.
• Puerto RJ45.
• Ethernet 10/100 Mbps.

Tarjeta opcional para sonda y línea calefaccionada

• 2 entradas de termocupla.
• Salida digital PWM para control.

Tarjeta opcional de salidas aisladas

• 2 entradas de termocupla.
• 2 salidas 4-20 mA.
• 2 salidas 0-10 VDC.

Versiones especiales

Serie XP

• Certificación Clase I División 2.
• Grupos A, B, C y D.
• Aprobación CSA y CSA-US.
• Adecuado para áreas clasificadas.

Características destacadas

• Enfriamiento termoeléctrico mediante tecnología Peltier.
• Punto de rocío de salida de 5 °C.
• Supervisión local y remota.
• Comunicación Ethernet y Modbus TCP/IP.
• Configuración para diferentes alimentaciones eléctricas.
• Intercambiadores desmontables de fácil mantenimiento.
• Protección integral mediante alarmas de temperatura y humedad.
• Versiones estándar e intrínsecamente seguras para áreas clasificadas.
