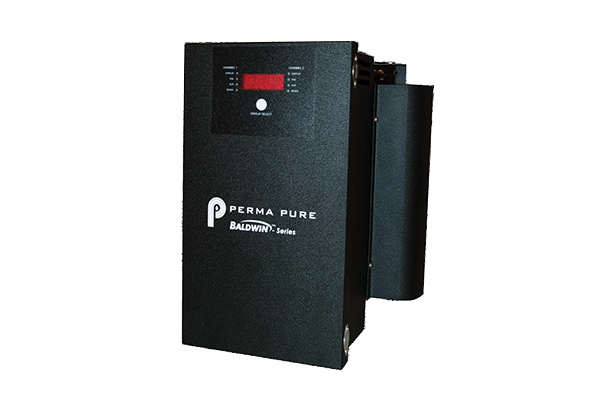

Los Baldwin™ Series Digital Thermo-Electric Coolers son sistemas de acondicionamiento de muestras gaseosas diseñados para aplicaciones de monitoreo continuo de emisiones (CEMS) y análisis de procesos industriales. Su función principal es reducir la temperatura de la muestra gaseosa hasta el punto de rocío deseado, eliminando el agua condensada antes de que la muestra llegue al analizador.
Principio de funcionamiento
- Utilizan elementos termoeléctricos tipo Peltier para enfriar la muestra gaseosa.
- Condensan y eliminan la humedad presente en la corriente de gas.
- El condensado puede extraerse mediante bomba peristáltica opcional.
- Diseñados para aplicaciones con altos caudales, alta humedad y elevadas temperaturas ambiente.
Aplicaciones
- Monitoreo continuo de emisiones (CEMS).
- Generación de energía.
- Petroquímica.
- Refinerías.
- Incineración.
- Procesos industriales.
- Sistemas de control de emisiones de SOx y NOx.
Sistema de control digital
Características
- Controlador digital dedicado.
- Algoritmo de control PID avanzado.
- Regulación precisa de la temperatura para mejorar la exactitud analítica.
- Visualización continua de temperatura.
- Salidas de alarma para integración con sistemas de adquisición de datos.
- Control directo de bombas de muestra.
- Configuración para una o múltiples corrientes de muestra.
- Monitoreo de temperatura de la corriente gaseosa.
- Compatibilidad con alimentación de 115 V o 230 V AC.
Características constructivas
- Bajo mantenimiento.
- Eliminación eficiente de agua.
- Configuración para una o dos corrientes de muestra.
- Impingers desmontables tipo EZ-Clean.
- Impingers con recubrimiento Durinert®.
- Relés de alarma para protección del analizador.
- Sensores de arrastre de agua (Water Slip Sensors) opcionales.
Modelos disponibles
Modelo 5210D
- Capacidad: 3 a 8 L/min.
- Impinger pasivo: 1 × 10″.
- Impinger activo: 1 × 10″.
- Dimensiones: 38 × 28 × 28 cm.
- Peso: 12 kg.
Modelo 8210D
- Capacidad: 4 a 10 L/min.
- Impinger activo: 2 × 10″.
- Dimensiones: 38 × 33 × 30 cm.
- Peso: 18 kg.
Modelo 20410D
- Capacidad: 10 a 20 L/min.
- Impinger pasivo: 2 × 10″.
- Impinger activo: 2 × 10″.
- Dimensiones: 38 × 33 × 30 cm.
- Peso: 18 kg.
Alimentación eléctrica
Configuraciones disponibles:
- 115 VAC, 50/60 Hz.
- 230 VAC, 50 Hz.
Configuraciones de impingers
Disponibles en:
- Acero inoxidable.
- Vidrio.
- Kynar®.
- Acero inoxidable con recubrimiento Durinert®.
Sensores opcionales
Sensor de temperatura
- Termocupla tipo New Jersey.
- Disponible para diversas configuraciones de instalación.
Sensor de arrastre de agua
- Detector de paso de condensado.
- Accesorio de protección para analizadores.
- Configuraciones simples o dobles según modelo.
Capacidades de acondicionamiento
- Eliminación continua de humedad de la muestra.
- Protección de analizadores frente a condensados.
- Estabilización de la temperatura de la corriente analizada.
- Mejora de la confiabilidad de las mediciones.
Integración con sistemas de acondicionamiento
Puede incorporarse dentro de sistemas que incluyan:
- Bombas de muestra.
- Filtros coalescentes.
- Filtros de partículas.
- Scrubbers de amoníaco.
- Scrubbers de ácido.
- Secadores de aire.
- Sistemas de secado suplementario Nafion™.
- Sondas calefaccionadas.
- Sistemas completos montados en rack.
Relación con tecnología Nafion™
Los enfriadores pueden complementarse con sistemas de secado Nafion™ cuando se requiere:
- Mayor eliminación de humedad.
- Puntos de rocío inferiores a los alcanzables únicamente con enfriamiento.
- Conservación de gases solubles en agua como:
Características operativas destacadas
- Enfriamiento termoeléctrico mediante tecnología Peltier.
- Capacidades de 3 a 20 L/min según modelo.
- Control digital con algoritmo PID.
- Monitoreo continuo de temperatura.
- Protección frente a ingreso de condensado.
- Configuración para una o dos corrientes de muestra.
- Compatible con sistemas de análisis de emisiones y procesos industriales.
- Construcción preparada para aplicaciones de alta humedad y alta carga de condensados.
