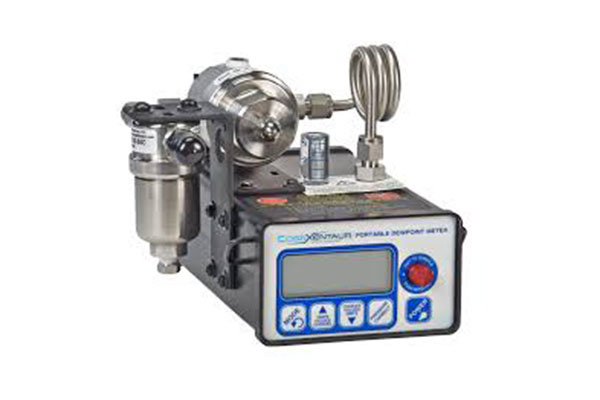

Analizador de Humedad y DEW Point XPDM

El XPDM™ es un medidor portátil de punto de rocío alimentado por batería, diseñado para realizar verificaciones rápidas y precisas de humedad en gases. Utiliza tecnología de sensor de óxido de aluminio de alta capacitancia y un sistema de almacenamiento seco que permite obtener mediciones de muy baja humedad en tiempos reducidos.

Características generales

• Instrumento portátil de mano.
• Alimentación mediante batería de 9 V.
• Diseñado para mediciones puntuales de humedad en gases.
• Sistema de almacenamiento seco integrado para el sensor.
• Pantalla LCD retroiluminada.
• Programación mediante cinco pulsadores.
• Corrección de presión configurable por el usuario.

Tecnología de medición

El equipo utiliza un sensor HTF (Hyper-Thin-Film) de óxido de aluminio Al₂O₃ de alta capacitancia.

Principio de funcionamiento

La capa higroscópica de óxido de aluminio absorbe o libera moléculas de agua según la presión de vapor presente en el gas.

La humedad modifica la capacitancia eléctrica del sensor, medida entre:

• Núcleo interno de aluminio.
• Capa conductora externa de oro poroso.

La tecnología HTF emplea una película ultradelgada que proporciona:

• Alta sensibilidad.
• Respuesta rápida.
• Excelente repetibilidad.
• Baja susceptibilidad al ruido.
• Reducida deriva de medición.

Sistema de almacenamiento seco del sensor

Cuando no está en uso, el sensor permanece retraído en un compartimiento con tamiz molecular.

Características:

• Punto de rocío aproximado de almacenamiento: -80 °C.
• El sensor no entra en contacto con el aire ambiente durante la medición.
• El desplazamiento hacia la cámara de muestreo se realiza mediante un pistón accionado por la presión de la muestra.
• Permite realizar mediciones de puntos de rocío extremadamente bajos en tiempos reducidos.

Tiempo típico de medición

• Lecturas estables obtenidas en aproximadamente 1 a 2 minutos.

Rangos de medición

• Rango de punto de rocío: -100 °C a +20 °C.
• Equivalente: -148 °F a +68 °F.

Desempeño metrológico

Exactitud

• ±3 °C de punto de rocío (±5,5 °F).

Repetibilidad

• ±0,5 °C de punto de rocío (±0,9 °F).

Resolución

• 0,1 °C de punto de rocío.

Tiempo de respuesta

Para un cambio de -40 °C a -60 °C:

• 63 % de respuesta en 90 segundos.
• 90 % de respuesta en 450 segundos.

Desempeño del sensor HTF

Respuesta de alta capacitancia

• Variación de capacitancia varios órdenes de magnitud superior a la de sensores convencionales.
• Respuesta prácticamente lineal en todo el rango.
• Influencia mínima de la temperatura.

Beneficios

• Mayor sensibilidad.
• Mejor repetibilidad.
• Tiempos de respuesta más rápidos.
• Menor deriva.
• Menor susceptibilidad al ruido.

Condiciones de operación

Temperatura

Sensor:

• -30 °C a +50 °C.

Electrónica:

• -10 °C a +50 °C.

Almacenamiento:

• -20 °C a +60 °C.

Flujo de muestra

• Desde condiciones estáticas hasta 100 m/s de velocidad lineal a 1 atm.

Presión

Cámara de muestreo:

• Operación normal: hasta 2 bar (29 psi).
• Presión máxima absoluta: 6,8 bar (100 psi).

Sistema de muestreo

Cámara de muestreo

• Construida en acero inoxidable 316 electropulido.

Sellos

• Sellos de PTFE energizados por resorte.

Caudal

• Capacidad de medición con flujos de hasta 20 L/min.
• El caudal no afecta la precisión de la medición.

Conexiones de proceso

• Puertos de entrada y salida de 1/4″ VCO.

Adaptadores recomendados:

• VCO a manguera para puntos de rocío superiores a -65 °C.
• VCO a VCO para conexiones flexibles mediante manguera metálica.
• VCO a Swagelok para conexiones rígidas.

Calibración

Span Check

Permite verificar el instrumento en campo sin patrones externos.

Características:

• Procedimiento totalmente automatizado.
• Duración aproximada de un minuto.
• No requiere equipamiento adicional.

Calibración de fábrica

• Disponible con trazabilidad NIST.

Electrónica

Pantalla

• LCD retroiluminado.
• Indicación de 3,5 dígitos.
• Indicadores de unidades y modos de operación.
• Alarma sonora integrada.

Unidades de medida

• °C de punto de rocío.
• °F de punto de rocío.
• ppm.
• lb H₂O/MM scf.
• g H₂O/m³.

Controles

• Cinco pulsadores.
• Memoria EEPROM para almacenamiento de configuraciones.
• Actuador manual del sensor.

Salidas y comunicaciones

Opcionales:

• 4-20 mA.
• 0-24 mA.
• RS-232.

Aislamiento

• Sensor y carcasa aislados de la alimentación, salidas analógicas y puerto RS-232.

Alimentación

Estándar

• Batería de 9 V.

Opcional

• Transformador externo de 15 a 25 V AC o DC.

Ahorro de energía

• Apagado automático luego de 6 minutos de inactividad.

Construcción mecánica

Carcasa

• Aluminio anodizado.

Dimensiones

• 2,5″ × 4,25″ × 7,5″.

Características adicionales

• Preparado para montaje de regulador y filtro.
• Medición de temperatura mediante sensor integrado de precisión.
• Sensor de presión opcional.

Clasificación para áreas peligrosas

Disponible opcionalmente con certificación para:

• Class I, Division 1.
• Groups A, B, C y D.

Aplicaciones típicas

• Verificación puntual de humedad.
• Armonización y verificación de instrumentos.
• Gases aislantes eléctricos.
• Medición de humedad en SF₆.
• Gasoductos de gas natural.
• Producción de gases criogénicos.
• Gases especiales.
• Gases para soldadura y unión de materiales.
• Gases petroquímicos y de proceso.
• Aire instrumental.
• Plantas de separación de aire.
• Oxígeno para aviación.
• Transferencia de custodia.
