Descripción del Producto

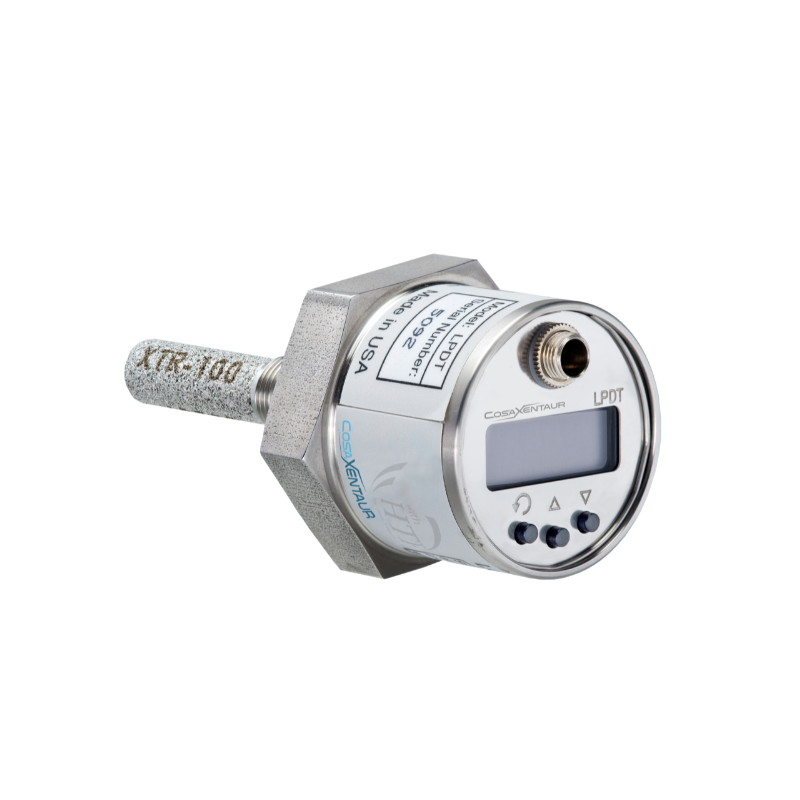

El LPDT™ es un transmisor de punto de rocío alimentado por lazo de corriente (dos hilos), diseñado para la medición continua de humedad en gases. Incorpora pantalla LCD integrada y electrónica configurable para aplicaciones industriales que requieren monitoreo de bajos niveles de humedad.
• Transmisor de dos hilos alimentado por lazo de corriente.
• Pantalla LCD digital integrada.
• Disponible también en versión sin display.
• Sensor intercambiable en campo.
• Programación mediante tres pulsadores.
• Registro de datos (logging).
• Salida analógica ajustable.
• Bajo mantenimiento y reducido costo operativo.
El instrumento utiliza sensores HTF (Hyper Thin Film) de óxido de aluminio Al₂O₃ de alta capacitancia.
La capa higroscópica de óxido de aluminio adsorbe o libera moléculas de agua según la presión parcial de vapor presente en el gas.
La humedad modifica la capacitancia eléctrica del sensor, que se mide entre:
• Núcleo interno de aluminio.
• Capa conductora externa de oro poroso.
La tecnología HTF utiliza una película extremadamente delgada y altamente higroscópica que proporciona:
• Mayor sensibilidad.
• Respuesta rápida.
• Excelente estabilidad.
• Menor susceptibilidad al ruido.
• Variación de capacitancia significativamente superior a la de sensores convencionales.
• Respuesta prácticamente lineal respecto al punto de rocío.
• Muy baja influencia de la temperatura.
• Comportamiento estable en casi todo el rango de medición.
• Sólo presenta una leve sensibilidad térmica por debajo de -70 °C de punto de rocío.
• Permite compensación mediante software.
• Presenta muy baja deriva a largo plazo.
• Mantiene prácticamente inalterada la curva de respuesta incluso tras períodos prolongados de operación a temperaturas elevadas.
• -100 °C a +20 °C de punto de rocío.
• Equivalente a -148 °F a +68 °F.
• -65 °C a +20 °C de punto de rocío.
• Equivalente a -85 °F a +68 °F.
• ±2 °C de punto de rocío entre -100 °C y 0 °C.
• ±3 °C de punto de rocío entre 0 °C y +20 °C.
• ±0,5 °C de punto de rocío.
• 0,1 °C de punto de rocío.
• Rango de 15 nF a 200 nF.
• -10 °C a +70 °C.
• -40 °C a +80 °C.
• Desde condiciones estáticas hasta 100 m/s de velocidad lineal a 1 atm.
• Hasta 340 bar (5000 psi).
• Pantalla LCD de 3,5 dígitos.
• Indicadores personalizados para unidades de medida.
• Tres pulsadores de configuración.
• Parámetros almacenados en memoria EPROM.
• °C.
• °F.
• ppmv.
• lb H₂O/MM scf.
• g H₂O/m³.
• 4-20 mA.
• La señal de 4-20 mA puede utilizarse mediante equipos externos para accionar relés o sistemas de alarma.
• Sensor y carcasa aislados eléctricamente del lazo de corriente.
• Protección mediante supresores Transorb de 33 V.
• Verificación de span en campo.
• Calibración multipunto.
• Trazabilidad NIST y NPL disponible.
• Acero inoxidable.
• Cubierta resistente a la intemperie disponible opcionalmente.
• Rosca 3/4″-16.
• Rosca 14 mm × 1,25 mm.
• Conector de alimentación de 2,1 mm con retención roscada.
• Cable de dos conductores.
• 10 a 33 VDC.
• El instrumento consume entre 4 y 20 mA dependiendo del punto de rocío medido.
• Secadores de aire.
• Compresores de aire.
• Transmisión de gas natural.
• Procesamiento de hidrocarburos.
• Gases especiales.
• Sistemas criogénicos.
• Generadores de aire.
• Glove boxes.
• Ambientes de salas limpias.
• Gases de soldadura.
