Descripción del Producto
La serie XDT™ es una familia de transmisores digitales de punto de rocío para medición continua de humedad en gases secos. Está diseñada para monitoreo de secadores de aire, calidad del aire comprimido y aplicaciones industriales que requieren control preciso de humedad.
Utiliza sensores HTF (Hyper Thin Film) de óxido de aluminio (Al₂O₃) de alta capacitancia.
Características principales:
• Tecnología de película ultrafina (Hyper Thin Film).
• Capacitancia operativa entre 15 nF y 200 nF.
• Respuesta prácticamente lineal frente al punto de rocío.
• Escasa influencia de la temperatura sobre la medición.
• Sensores intercambiables sin recalibración de fábrica.
• Función SpanCheck para verificación en campo.
• Hasta 600 veces más sensible que sensores convencionales de óxido de aluminio.
• Mayor repetibilidad.
• Respuesta más rápida.
• Menor deriva.
• Mayor vida útil.
• Coeficiente de temperatura prácticamente despreciable.
• XTR-100: -100 °C a +20 °C (-148 °F a +68 °F).
• XTR-65: -65 °C a +20 °C (-85 °F a +68 °F).
• ±2 °C de punto de rocío entre -100 °C y 0 °C.
• ±3 °C de punto de rocío entre 0 °C y +20 °C.
• ±0,5 °C de punto de rocío.
• 0,1 °C de punto de rocío.
Para un cambio de -40 °C a -60 °C de punto de rocío:
• 63 % de respuesta en 90 segundos.
• 90 % de respuesta en 450 segundos.
Sensor:
• Operación: -30 °C a +50 °C.
• Almacenamiento: -40 °C a +50 °C.
Electrónica:
• -10 °C a +50 °C.
• Desde condiciones estáticas hasta 100 m/s de velocidad lineal a 1 atm.
• Configuración estándar: hasta 34 bar (500 psi).
• Opción de alta presión: hasta 340 bar (5000 psi).
• Rosca 14 mm × 1,25 mm.
• Rosca 3/4″-16.
• Otras roscas disponibles bajo pedido.
• Conector BNC hembra.
• Cable coaxial de 75 Ω.
• Capacitancia máxima de 50 pF/m.
• Longitud máxima de 914 m (3000 ft).
El transmisor incorpora tecnología basada en microprocesador con almacenamiento de parámetros en memoria EEPROM.
• Pantalla LCD retroiluminada.
• Indicador de 3,5 dígitos.
• Indicación de unidades y modo de funcionamiento.
• Alarma sonora integrada.
• Punto de rocío en °C.
• Punto de rocío en °F.
• ppmv.
• g H₂O/m³.
• lb H₂O/MM scf.
Permite visualizar resultados a la presión del sensor o a una presión alternativa configurable por el usuario.
• 4-20 mA.
• 0-24 mA.
• Salidas de tensión programables.
Las escalas son configurables y pueden ajustarse a todo el rango o a una porción específica.
• RS-232.
• Velocidad de comunicación: 9600 baudios.
• Resolución: 0,1 °C.
El sensor está aislado de la fuente de alimentación, las salidas analógicas y la interfaz RS-232.
• Dos relés programables independientes.
• Histéresis configurable.
• Relés de 10 A a 240 VAC.
• Alarma sonora superior a 80 dB a 3 pies.
• Indicación visual mediante retroiluminación.
• Función de prueba para alarmas visuales y acústicas.
Detección de:
• Sensor abierto.
• Sensor en cortocircuito.
• Falla electrónica interna.
Estas condiciones pueden configurarse para activar las alarmas.
• 100 a 240 VAC, 50/60 Hz, autorango.
• 12 VDC.
• 15 a 30 VDC, 0,5 A.
Tarjeta electrónica para integración en equipos existentes con conexión mediante borneras enchufables.
Versión para montaje en panel bajo estándar DIN 43700 con profundidad aproximada de 7,5 cm.

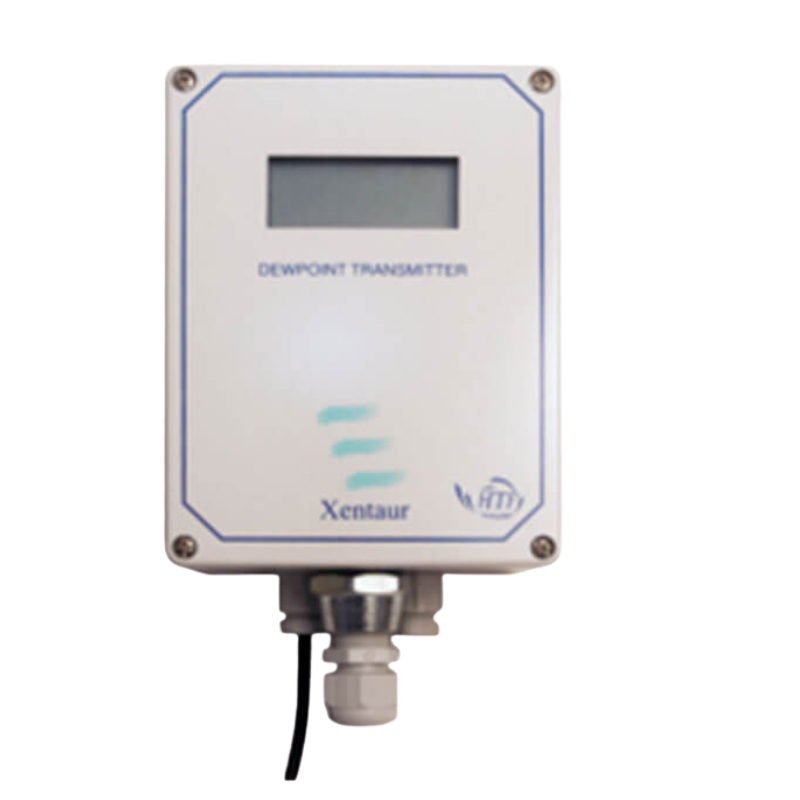

Versión con gabinete NEMA 4/IP65 para ambientes industriales y aplicaciones en áreas clasificadas.
• Función SpanCheck para verificación rápida en campo sin equipos externos.
• Certificados de trazabilidad NIST y NPL disponibles.
• Posibilidad de recalibración periódica.
• Opción para monitoreo de aire respirable médico.
• Opción de reloj en tiempo real para procedimientos automáticos de verificación y calibración.
• Garantía de un año sobre materiales y mano de obra.
