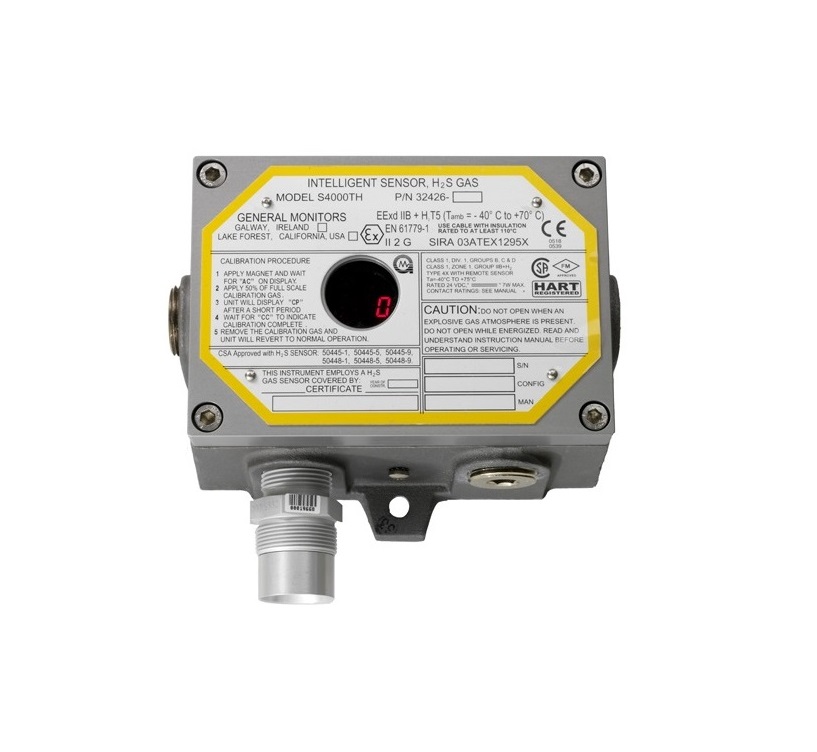

El S4000TH es un transmisor inteligente basado en microprocesador para la detección de sulfuro de hidrógeno (H₂S) en niveles de ppm. Utiliza un sensor de tecnología MOS (Metal Oxide Semiconductor) y está diseñado para proporcionar medición continua, indicación local de concentración, salidas analógicas y comunicaciones digitales. [S4000TH – Data sheet | PDF]
Principio de funcionamiento
- Sensor de difusión continua tipo adsorción.
- Tecnología de detección por semiconductor de óxido metálico (MOS).
- Electrónica integrada dentro de una carcasa antideflagrante.
- Procesamiento de la señal directamente en el punto de detección. [S4000TH – Data sheet | PDF]
Rangos de medición
Configurables según aplicación:
Características principales
- Calibración realizada por una sola persona.
- Activación mediante interruptor magnético.
- Indicación local continua de concentración de gas.
- Registro histórico de eventos.
- Indicación de vida útil remanente del sensor.
- Relés de advertencia, alarma y falla.
- Comunicaciones HART y Modbus opcionales.
- Configuración local o remota de parámetros operativos. [S4000TH – Data sheet | PDF]
Modos de operación
Desempeño del sensor
- Vida útil típica: 3 a 5 años.
- Repetibilidad: ±2 ppm o ±10 % de la concentración aplicada, el valor que resulte mayor.
- Tiempo de respuesta T50:
Pantalla e indicación local
- Display LED de tres dígitos.
- Visualización continua de concentración de H₂S.
- Indicadores LED de advertencia y alarma.
- Mensajes de calibración.
- Códigos de falla.
- Opciones de configuración. [S4000TH – Data sheet | PDF]
Especificaciones eléctricas
Alimentación
- 24 VDC nominal.
- Rango: 20 a 36 VDC.
- Corriente máxima: 350 mA.
Consumo
Salida analógica
- Rango: 0 a 20 mA.
- Carga máxima: 650 Ω.
Estados de salida:
- Falla: 0 mA.
- Gas Check / Calibración: 1,5 mA.
- Modo Setup: 1,5 mA.
- Arranque: 3,5 mA.
- Lectura cero: 4 mA ±0,2 mA.
- Medición: 4 a 20 mA proporcional al rango completo.
- Sobrerango: 20 a 22 mA. [S4000TH – Data sheet | PDF]
Relés
Opcionales:
- Relé de advertencia.
- Relé de alarma.
- Relé de falla.
Características:
Comunicaciones
Modbus RTU
- Doble canal redundante.
- Hasta 128 dispositivos por red.
- Hasta 247 dispositivos con repetidores.
Velocidades disponibles:
- 2400 bps.
- 4800 bps.
- 9600 bps.
- 19200 bps.
HART
Parámetros configurables
- Rango de medición.
- Alarmas y advertencias.
- Relés energizados o desenergizados.
- Relés enclavados o no enclavados.
- Dirección Modbus.
- Velocidad de comunicación.
- Formato de datos. [S4000TH – Data sheet | PDF]
Diagnósticos supervisados
- Error de calibración.
- Error del calentador del sensor.
- Bajo voltaje de alimentación.
- Fallas EEPROM.
- Fallas EPROM.
- Errores de configuración.
- Tiempo excedido durante prueba de gas.
- Fallas de interruptor.
- Errores de detección magnética. [S4000TH – Data sheet | PDF]
Especificaciones ambientales
- Temperatura de operación: −40 °C a +75 °C (según certificación).
- Temperatura de almacenamiento: −50 °C a +85 °C.
- Humedad relativa: 0 a 95 % sin condensación. [S4000TH – Data sheet | PDF]
Especificaciones mecánicas
- Dimensiones: 161 × 104 × 86 mm.
- Peso:
- Aluminio: 2,5 kg.
- Acero inoxidable: 6,4 kg.
- Distancia entre perforaciones de montaje: 127 mm.
- Carcasa en aluminio o acero inoxidable 316. [S4000TH – Data sheet | PDF]
Cableado
- Cable blindado de 3 conductores.
- Distancia máxima alimentación/sensor a 24 VDC:
- Distancia máxima para salida analógica:
Certificaciones
El S4000TH está diseñado para la detección continua de H₂S en aplicaciones industriales críticas, incorporando diagnóstico avanzado, comunicaciones digitales y monitoreo permanente del estado del sensor. [S4000TH – Data sheet | PDF]
