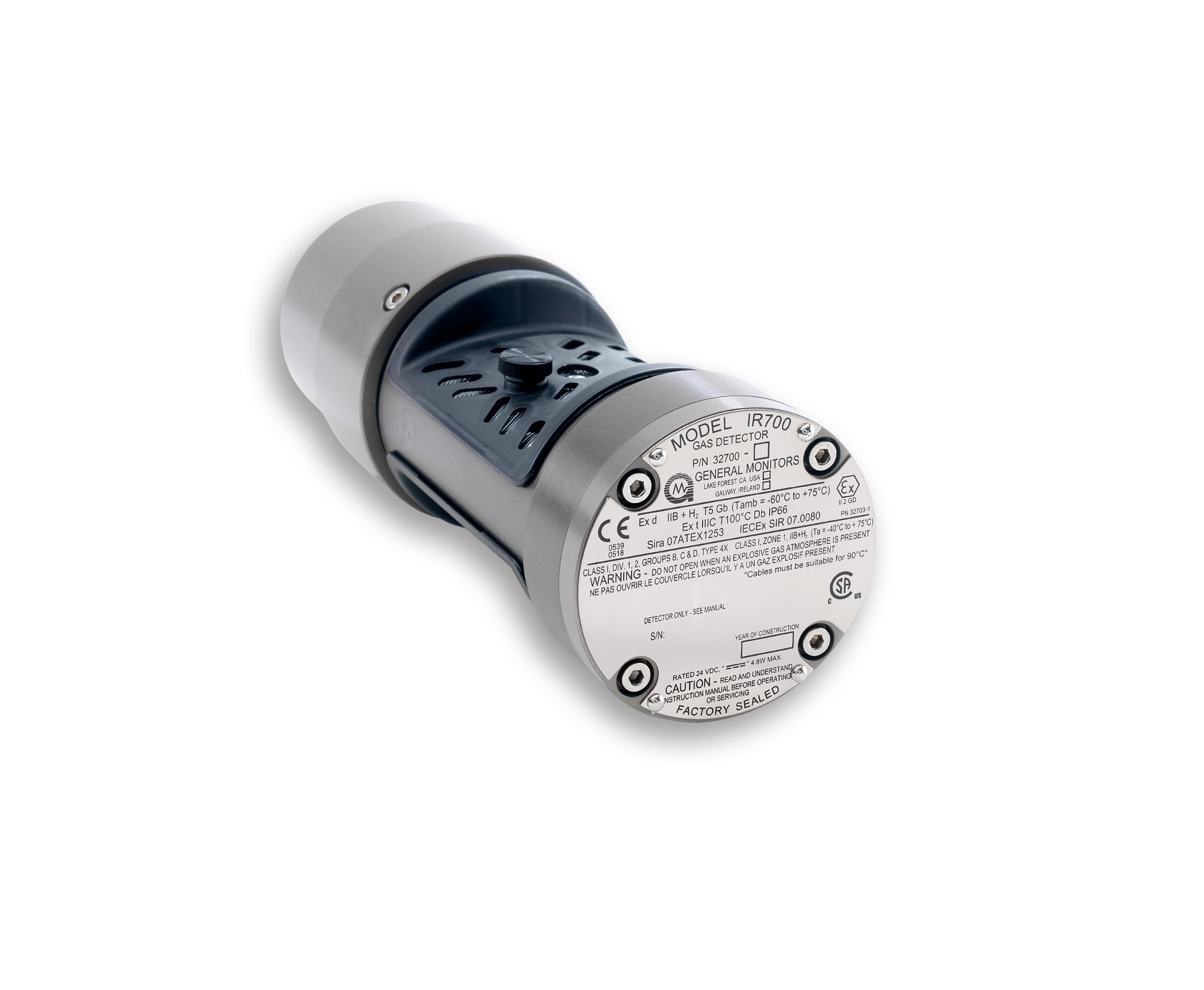

El IR700 es un detector puntual de dióxido de carbono (CO₂) basado en tecnología infrarroja, diseñado para la detección continua de concentraciones de CO₂ en niveles de ppm. El equipo incorpora procesamiento mediante microprocesador y electrónica integrada dentro de una carcasa antideflagrante para operación en áreas industriales clasificadas.
Principio de medición
El detector utiliza el método de absorción infrarroja de doble haz y detector único.
Características del sistema:
- Medición de la absorción de radiación infrarroja a dos longitudes de onda.
- Una longitud de onda corresponde a la banda de absorción del CO₂.
- La segunda longitud de onda actúa como referencia.
- La concentración de gas se determina mediante la comparación de ambas señales.
Características principales
- Detección continua de CO₂.
- No requiere calibraciones rutinarias en campo.
- Electrónica integrada en el detector.
- Óptica calefaccionada para evitar condensación.
- Indicación de suciedad o bloqueo de óptica.
- Función de autodiagnóstico.
- Comunicación analógica y digital.
- Compatibilidad con sistemas inalámbricos industriales.
- Operación fail-safe.
Especificaciones de medición
- Tipo de detector: absorción infrarroja.
- Gas medido: dióxido de carbono (CO₂).
- Rango estándar de medición: 0 a 5000 ppm.
- Rangos alternativos disponibles bajo configuración específica.
Exactitud
A 25 °C:
- ±5 % del fondo de escala para concentraciones hasta 2500 ppm.
- ±10 % del fondo de escala para concentraciones superiores a 2500 ppm.
Tiempo de respuesta
Aplicando gas al 100 % del fondo de escala:
- T50 ≤ 4 segundos.
- T90 ≤ 8 segundos.
Vida útil
Modos de operación
- Operación normal.
- Autoprueba.
- Calibración completa.
- Ajuste de cero.
Diagnósticos supervisados
El sistema monitorea:
- Errores de calibración.
- Errores de memoria EPROM.
- Errores de memoria EEPROM.
- Fallas de óptica.
- Bloqueo de óptica.
- Bajo voltaje de alimentación.
Salidas y comunicaciones
Señal analógica
- Salida proporcional 4-20 mA.
- Escalamiento: 0 a 100 % del rango configurado.
Estados especiales:
- Arranque.
- Falla.
- Calibración.
- Ajuste de cero.
- Verificación con gas.
- Óptica sucia.
- Sobre rango.
Comunicación digital
- RS-485 con protocolo Modbus RTU.
- Capacidad para hasta 128 dispositivos en red.
- Hasta 247 dispositivos utilizando repetidores.
Velocidades de comunicación:
- 2400 bps.
- 4800 bps.
- 9600 bps.
- 19200 bps.
HART
- HART 6 opcional.
- Compatible con sistemas de gestión de activos industriales.
Especificaciones eléctricas
- Alimentación: 20 a 36 VDC.
- Alimentación nominal: 24 VDC.
- Consumo máximo: 200 mA.
Comunicaciones inalámbricas
- Compatible con dispositivos inalámbricos ELPRO.
Especificaciones ambientales
Temperatura de operación:
Temperatura de almacenamiento:
Humedad relativa:
- 10 % a 95 % sin condensación.
Especificaciones mecánicas
Dimensiones
- Diámetro: 74 mm.
- Longitud: 225 mm.
Peso
Versión aluminio:
Versión acero inoxidable:
Materiales de carcasa
- Aluminio 6061-T6.
- Acero inoxidable 316.
Montaje
Protección
- Carcasa antideflagrante.
- Protección IP66.
- Tipo 4X.
Clasificaciones y certificaciones
- Clase I, Divisiones 1 y 2.
- Grupos B, C y D.
- ATEX.
- IECEx.
- CSA.
- Marcado CE.
- Registro HART.
Accesorios disponibles
- Monitor IR4000S para CO₂.
- Caja de conexiones.
- Caja de conexiones para montaje en ducto.
- Copa de calibración.
- Bloque de flujo.
- Protector contra salpicaduras.
- Protector contra lluvia.
- Calibrador portátil con purga.
Cableado
Distancias máximas recomendadas:
- Cable AWG 14: hasta 1110 m para alimentación a 24 VDC.
- Salida analógica con cable AWG 16: hasta 3050 m.
El IR700 está destinado a la detección continua de dióxido de carbono en aplicaciones industriales, ofreciendo medición infrarroja de alta estabilidad, diagnóstico integrado, bajas necesidades de mantenimiento y múltiples opciones de comunicación e integración.
