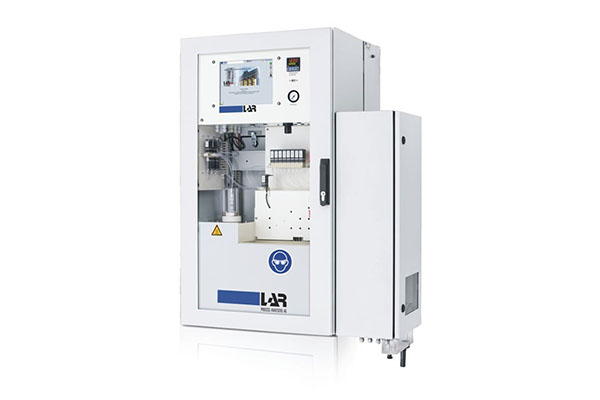

Analizador TOC Modelo QuickTOC ultra

El QuickTOC ultra es un analizador en línea para la determinación continua de Carbono Orgánico Total (TOC) en aguas de proceso, aguas residuales y aplicaciones industriales. El sistema utiliza oxidación térmica a ultra alta temperatura para medir el denominado TRUE TOC, permitiendo analizar muestras complejas con sólidos, aceites y altas concentraciones salinas.

Aplicaciones

• Plantas de tratamiento de aguas residuales.
• Monitoreo ambiental.
• Industria química.
• Industria petroquímica.
• Refinerías.
• Industria farmacéutica.
• Industria papelera.
• Industria alimentaria.
• Aeropuertos.
• Industria de bebidas.
• Centrales de energía.
• Fabricación de semiconductores.

Tipos de agua analizados

• Agua subterránea.
• Agua superficial.
• Agua potable.
• Aguas de entrada y salida de planta.
• Aguas residuales industriales.
• Agua de proceso.
• Agua de enfriamiento.
• Agua con aceites.
• Agua con elevada concentración salina.
• Agua ultrapura.
• Agua para calderas.
• Retorno de condensados.
• Agua farmacéutica HPW y WFI.

Parámetros medidos

El sistema puede determinar:

• TOC (Carbono Orgánico Total).
• TC (Carbono Total).
• TIC (Carbono Inorgánico Total).

Opcionalmente puede combinarse con:

• COD.
• TNb.

Principio de medición

Método diferencial

El analizador determina el TRUE TOC mediante:

1. Medición del Carbono Total (TC).
2. Medición independiente del Carbono Inorgánico Total (TIC).
3. Cálculo del TOC mediante:

   TOC = TC − TIC

Este procedimiento permite cuantificar el carbono orgánico total real presente en la muestra.

Tecnología de oxidación

Horno cerámico de alta temperatura

• Temperatura de operación: 1.200 °C.
• Oxidación térmica completa.
• Conversión total del carbono orgánico e inorgánico en CO₂.
• Sin utilización de catalizadores.
• Conforme a:
  • DIN EN 1484.
  • ISO 8245.
  • EPA 415.1.

Ventajas de la oxidación a 1.200 °C

• Oxidación completa de compuestos complejos.
• Descomposición total de carbonatos.
• Determinación del TRUE TOC.
• Eliminación de errores asociados a combustiones incompletas.
• Ausencia de degradación de catalizadores.

Sistema de detección

Detección de CO₂

El gas generado por la combustión:

• Es enfriado.
• Filtrado.
• Analizado mediante detector de CO₂.

Rangos de medición

TOC

• 0,1 a 50.000 mg/L.

Con dilución opcional

• Hasta 500.000 mg/L.

Tiempo de respuesta

• Aproximadamente 3 minutos para TOC.
• Respuesta rápida para seguimiento de variaciones de carga orgánica.

Sistema de muestreo

FlowSampler®

Sistema patentado de toma de muestras con:

• Separación de partículas sin filtros.
• Operación libre de mantenimiento.
• Diseño antiobstrucción.
• Muestra representativa equivalente al 98 % de una muestra manual.

Homogeneizador opcional

• Homogeneización continua de muestras complejas.
• Recomendado para aguas con sólidos y materiales suspendidos.

Sistema de inyección

• Inyección robotizada automática.
• Dosificación precisa de muestra.
• Limpieza automática de la aguja después de cada análisis.
• Válvula estanca que evita ingreso de aire al horno.

Manejo de altas concentraciones salinas

Configuración estándar

• Hasta 10 g/L de sales.

Opción High Salt

• Hasta 300 g/L de NaCl.

Características:

• No requiere dilución de muestra.
• Eliminación automática de sales mediante condensado.
• Prevención de incrustaciones en el horno.

Sistema de control

Pantalla

• Pantalla TFT táctil color de 10,4″.
• Retroiluminada.
• Visualización gráfica de tendencias y resultados.

Software

• Arranque automático.
• Configuración de parámetros.
• Gestión de usuarios.
• Visualización de curvas y datos de proceso.

Gestión de accesos

• Niveles de acceso programables.
• Control individual de permisos para operadores.

Medición multicanal

• Hasta 6 corrientes de muestra con un único analizador.

Comunicaciones

Salidas analógicas

• 0/4-20 mA.

Interfaces

• RS-232.
• USB 2.0.
• LAN.
• WLAN opcional.

Control remoto

• TCP/IP.

Construcción

Gabinete estándar

• Acero pintado.
• Protección IP54.

Opciones

• Acero inoxidable.
• Protección IP65.
• Versiones para Zona 1 y Zona 2.
• Certificaciones ATEX e IECEx.

Dimensiones y peso

Dimensiones

• 600/848 × 1.062 × 608 mm.

Peso

• Desde 125 kg.

Requisitos eléctricos

Alimentación

• 115/230 VAC.
• 50/60 Hz.

Protección

• Fusibles internos de 2/6 A.
• Protección externa de 16 A.

Conexiones hidráulicas

• Tubos de 4,8 mm ID.
• Tubos de 8 mm ID.
• Tubos de 12 mm ID.

Prestaciones operativas

• Determinación continua de TC, TIC y TRUE TOC.
• Oxidación térmica completa a 1.200 °C.
• Libre de catalizadores.
• Medición en muestras con sólidos, aceites y lodos.
• Capacidad para aguas con alta salinidad.
• Disponibilidad operativa superior al 98 %.
• Menos de 30 minutos semanales de mantenimiento.
• Bajo costo operativo.
• Monitoreo rápido de variaciones en la carga orgánica.
• Diseño preparado para aplicaciones industriales exigentes.
