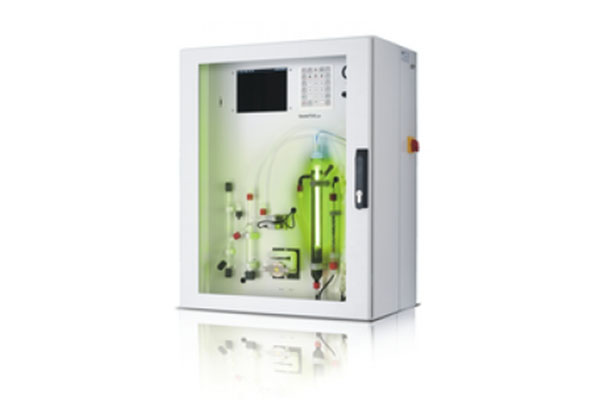

El QuickTON ultra es un analizador en línea para la determinación continua de nitrógeno total ligado (TNb) en agua. Está diseñado para aplicaciones industriales y ambientales, permitiendo la medición de compuestos nitrogenados orgánicos e inorgánicos mediante oxidación térmica a alta temperatura.
Aplicaciones
- Plantas de tratamiento de aguas residuales.
- Monitoreo ambiental.
- Industria química.
- Petroquímica.
- Refinerías.
- Industria papelera.
- Industria alimentaria.
- Industria farmacéutica.
- Aeropuertos.
- Aguas industriales de proceso.
- Control de vertidos y efluentes.
Tipos de agua analizados
- Agua subterránea.
- Agua superficial.
- Agua potable.
- Aguas de entrada y salida de plantas.
- Aguas residuales industriales.
- Agua de proceso.
- Agua con alta concentración salina.
- Agua con aceites.
- Agua de enfriamiento.
- Agua ultrapura.
- Agua para calderas.
- Retorno de condensados.
Principio de medición
Oxidación térmica
- Oxidación completa de la muestra a 1.200 °C.
- Conversión de compuestos nitrogenados en monóxido de nitrógeno (NO).
- Tecnología libre de catalizadores.
- Determinación conforme a EN 12260:2003 e ISO/TR 11905-2:1997.
Parámetro medido
TNb (Total Bound Nitrogen)
Incluye:
- Amonio.
- Nitrato.
- Nitrito.
- Compuestos nitrogenados orgánicos.
- Otros compuestos de nitrógeno combinado presentes en el agua.
Sistema de detección
El equipo puede trabajar con dos tecnologías:
Detección electroquímica (ECD)
- Medición basada en reacción del NO con electrolito.
- Celda de tres electrodos.
- Alta selectividad mediante membrana especial.
- Bajo mantenimiento.
- Menor costo operativo.
Detección por quimioluminiscencia (CLD)
- Reacción de NO con ozono.
- Medición mediante intensidad luminosa generada.
- Alta sensibilidad analítica.
Rangos de medición
- 0,1 a 1.000 mg/L TNb.
- Rangos de trabajo adicionales disponibles bajo pedido.
Tiempo de respuesta
- Aproximadamente 3 minutos.
Sistema de muestreo
FlowSampler®
- Sistema patentado de toma de muestra.
- Separador de partículas libre de mantenimiento.
- Muestreo representativo.
- Diseño sin obstrucciones.
- Captación efectiva de partículas relevantes para la medición.
Homogeneización
- Homogeneizador opcional para muestras complejas.
- Mantiene la uniformidad de la muestra durante el análisis.
Sistema de inyección
- Inyección automática mediante sistema robotizado.
- Dosificación precisa de muestra.
- Limpieza automática de la aguja después de cada medición.
- Válvula estanca que evita el ingreso de aire al horno.
Horno de análisis
Características
- Horno cerámico de alta temperatura.
- Operación a 1.200 °C.
- Sin necesidad de catalizadores.
- Oxidación completa de compuestos complejos.
- Apto para muestras con alta carga contaminante.
Manejo de muestras salinas
Configuración estándar
Opción alta salinidad
Características:
- Sin necesidad de dilución.
- Eliminación automática de sales mediante condensado.
- Prevención de depósitos dentro del horno.
Sistema de control
Pantalla
- Pantalla TFT táctil color de 10,4″.
- Retroiluminada.
- Visualización gráfica de mediciones y tendencias.
Software
- Interfaz de uso intuitiva.
- Función de arranque automático.
- Configuración de parámetros operativos.
- Gestión de múltiples usuarios.
Gestión de accesos
- Niveles de acceso programables.
- Configuración individual de permisos por operador.
Comunicación y transmisión de datos
Salidas analógicas
Interfaces
- RS-232.
- USB 2.0.
- LAN.
- WLAN opcional.
Control remoto
- TCP/IP.
- Operación remota vía red.
Medición multiparámetro
Opcionalmente puede integrar:
Medición multicanal
- Hasta 6 corrientes de muestra con un único equipo.
Construcción
Gabinete estándar
- Acero pintado.
- Protección IP54.
Opciones
- Acero inoxidable.
- Protección IP65.
- Versiones para Zona 1 y Zona 2.
- Certificaciones ATEX e IECEx.
Dimensiones y peso
Dimensiones
- 600/848 × 1.062 × 608 mm.
Peso
Requisitos eléctricos
Alimentación
Protección
- Fusibles internos de 2/6 A.
- Protección externa de 16 A.
Conexiones hidráulicas
- Tubos de 4,8 mm ID.
- Tubos de 8 mm ID.
- Tubos de 12 mm ID.
Prestaciones operativas
- Medición continua en línea.
- Oxidación térmica completa a 1.200 °C.
- Sin catalizadores.
- Alta precisión para compuestos nitrogenados complejos.
- Disponibilidad operativa superior al 98 %.
- Mantenimiento inferior a 30 minutos por semana.
- Bajo costo operativo.
- Monitoreo rápido de cambios de carga nitrogenada.
- Capacidad para muestras con sólidos, aceites y altas concentraciones salinas.
