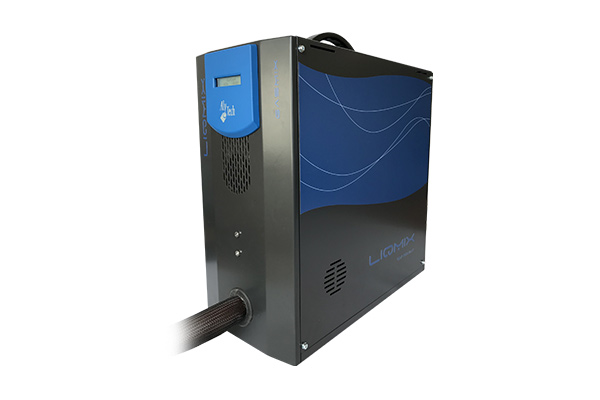

El GasMix™ LiqMix es un sistema diseñado para la generación de patrones gaseosos a partir de compuestos líquidos, destinado a aplicaciones analíticas que requieren mezclas de calibración de sustancias que se presentan en estado líquido a temperatura ambiente.
Permite la preparación de patrones gaseosos de compuestos como:
- Benceno.
- Tolueno.
- Xileno (BTX).
- Siloxanos.
- Solventes orgánicos volátiles.
Principio de funcionamiento
El sistema vaporiza líquidos puros y controla su dilución mediante controladores de flujo másico (MFC), generando mezclas gaseosas de concentración conocida para calibración y verificación instrumental.
El equipo mantiene las condiciones térmicas necesarias para asegurar que el compuesto permanezca en fase gaseosa hasta el punto de utilización.
Software de control
El sistema incorpora el software GasMix™ LiqMix, responsable de:
- Monitorear continuamente los controladores de flujo másico.
- Controlar automáticamente la generación de mezclas gaseosas.
- Ejecutar secuencias programadas de generación de patrones.
- Controlar temperaturas del evaporador y de las líneas calefaccionadas.
- Permitir operación remota.
- Integrarse con analizadores externos.
- Registrar todas las operaciones mediante función de auditoría (Audit Trail).
- Almacenar y recuperar secuencias de trabajo predefinidas.
Control térmico
El sistema incluye:
- Evaporador controlado por temperatura.
- Líneas calentadas hasta el punto de inyección.
- Control automático de temperatura para evitar condensación.
- Mantenimiento de la mezcla en fase gaseosa durante toda la transferencia.
Aplicación en análisis de biogás
Una de las aplicaciones destacadas es la generación de patrones de siloxanos, utilizados para calibrar sistemas cromatográficos en procesos de valorización de biogás.
El sistema permite vaporizar:
- Octametilciclotetrasiloxano (D4).
Esto facilita la generación de mezclas patrón de compuestos que normalmente no se encuentran disponibles comercialmente en cilindros de gas.
Especificaciones técnicas
- Dimensiones: 42 × 22 × 46 cm.
- Peso: 16 kg.
- Conexiones: 1/8″ Swagelok.
- Precisión: menor al 2 % del flujo a escala completa.
- Comunicación: USB.
- Sistema operativo recomendado: Windows 7.
- Alimentación eléctrica: 220 VAC, 2 A, 50/60 Hz.
- Opción disponible para 110 V.
Requerimientos de proceso
Presión de suministro
- 3 bar para gases.
- 3,2 bar para presurización de líquidos (blanketing).
Presión máxima de salida
- Atmosférica como configuración estándar.
- Presiones superiores disponibles bajo configuración especial.
Funcionalidades adicionales
- Curvas de calibración para cada gas utilizado.
- Operación automatizada.
- Reducción del tiempo de intervención del operador.
- Trazabilidad completa de las operaciones.
- Control remoto del sistema.
- Integración con cromatógrafos y analizadores de gases.
Aplicaciones principales
- Laboratorios de calibración.
- Cromatografía de gases.
- Análisis de compuestos orgánicos volátiles (VOC).
- Control de procesos petroquímicos.
- Industria del petróleo y gas.
- Industria automotriz.
- Monitoreo de tratamiento de aire.
- Plantas de biogás y energías renovables.
- Generación de patrones de siloxanos y compuestos orgánicos líquidos.
