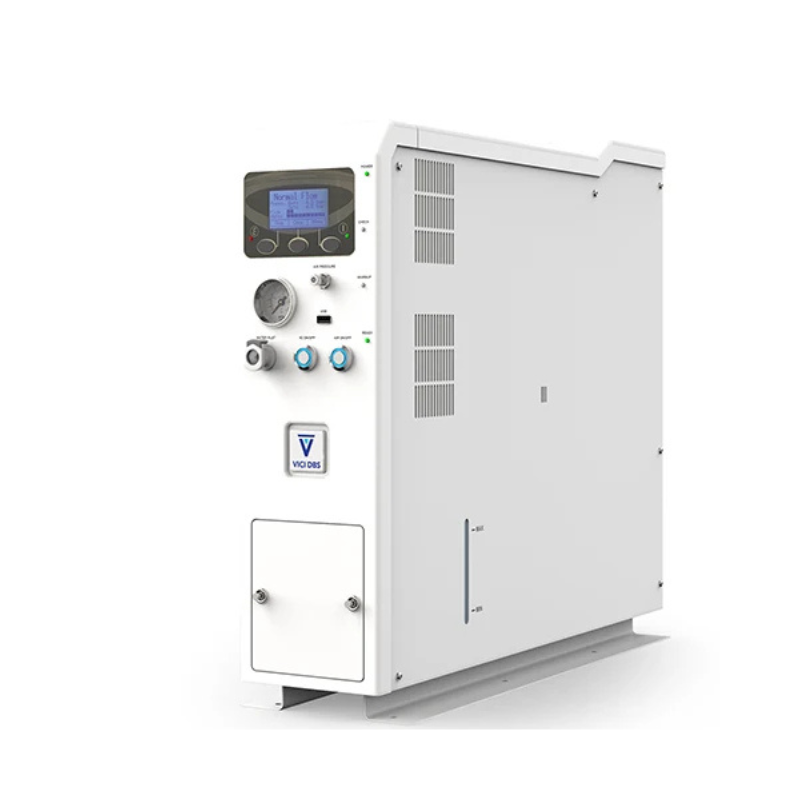

El PG Plus FID Tower integra en un único equipo un generador de hidrógeno y un generador de aire cero para abastecer detectores de cromatografía gaseosa, especialmente FID. El sistema combina ambas fuentes de gas en una unidad compacta para instalación junto al cromatógrafo.
Tecnología de generación de hidrógeno
Principio de funcionamiento
El hidrógeno se genera mediante electrólisis de agua desionizada utilizando:
- Tecnología PEM (Proton Exchange Membrane).
- Celda de titanio al 100%.
- Producción continua bajo demanda.
Sistema de secado
El hidrógeno atraviesa:
- Separador gas-líquido.
- Doble sistema de secado por membrana de permeación de alto rendimiento.
Características:
- No requiere cartuchos desecantes.
- Reduce mantenimiento.
- Disminuye costos operativos.
Generación de aire cero
El aire comprimido es tratado mediante:
- Prefiltrado de partículas.
- Módulo catalítico calentado de alta eficiencia.
Resultado:
- Hidrocarburos totales inferiores a 0,1 ppm.
- Aire apto para detectores FID.
- Baja relación señal/ruido.
- Línea de base estable.
Capacidades de producción de hidrógeno
Modelos disponibles:
- PG Plus 100 FID Tower: 100 mL/min.
- PG Plus 160 FID Tower: 160 mL/min.
- PG Plus 250 FID Tower: 250 mL/min.
- PG Plus 300 FID Tower: 300 mL/min.
- PG Plus 500 FID Tower: 500 mL/min.
- PG Plus 600 FID Tower: 600 mL/min.
Capacidad máxima:
- Hasta 14 cromatógrafos gaseosos alimentados por un único generador.
Opciones de caudal de aire cero
Disponibles dos configuraciones:
- DB-FT-1800: 1.800 mL/min.
- DB-FT-5000: 5.000 mL/min.
Pureza del hidrógeno
Pureza del aire cero
- Hidrocarburos + CO: < 0,1 ppm.
Punto de rocío
- −25 °C a 7 barg (100 psig).
Presión de salida de hidrógeno
- Ajustable entre 0,5 y 11 barg.
- Equivalente a 7 a 160 psig.
Tecnología empleada
Hidrógeno
- PEM (Proton Exchange Membrane).
- Celda de titanio 100%.
Secado
- Membrana regenerativa de permeación.
Calidad de agua requerida
Mínima
- < 1 µS/cm a 25 °C.
- 1 Mohm·cm.
- ASTM II.
Recomendada
- < 0,2 µS/cm a 25 °C.
- 5 Mohm·cm.
- ASTM II.
Depósito interno de agua
Requisitos de aire de entrada
- Aire comprimido limpio y seco.
- Norma ISO 8573-1:2010 Clase 1.2.1.
Límites admisibles del aire de entrada
- Hidrocarburos máximos: 100 ppm.
- CO máximo: 50 ppm.
Presión de entrada para aire cero
- 4,5 a 10 barg.
- 65 a 145 psig.
Presión máxima de salida del aire cero
Sistema de seguridad
Funciones automáticas de protección ante:
- Fugas internas de hidrógeno.
- Fugas externas de hidrógeno.
- Sobrepresión.
- Bajo nivel de agua.
El equipo realiza parada automática cuando se detecta una condición insegura.
Sistema de monitoreo
Pantalla
- Pantalla táctil integrada.
- Visualización de parámetros operativos.
- Estado del sistema.
- Alarmas de seguridad.
Indicadores LED
- Encendido/apagado.
- Sistema listo.
- Fallos o errores.
Interfaces
Estándar
Opcionales
- RS-232.
- RS-485.
- Contactos externos.
- Control mediante PC.
- Integración en red local.
Alimentación eléctrica
- 110-120 VAC, 60 Hz.
- 220-240 VAC, 50 Hz.
Consumo eléctrico
- PG Plus 100: 65 W.
- PG Plus 160: 85 W.
- PG Plus 250: 115 W.
- PG Plus 300: 133 W.
- PG Plus 500: 180 W.
- PG Plus 600: 280 W.
Dimensiones
Peso
- Modelos 100 y 160: 22 kg.
- Modelo 250: 23 kg.
- Modelos 300, 500 y 600: 24 kg.
Condiciones ambientales
- Temperatura de operación: 15 a 35 °C.
Conexión de salida
Funciones opcionales
Cascading
- Hasta 10 unidades conectadas.
- Redundancia integrada para operación continua.
Comunicación remota
- Monitoreo y diagnóstico remoto.
- Control mediante software.
Aplicaciones
Cromatografía gaseosa
- Gas combustible para GC-FID.
- Gas plasma para GC-NPD.
- Gas combustible para GC-FPD.
Analizadores
- Analizadores de hidrocarburos totales (THA).
Otras aplicaciones de laboratorio
- Reactores de hidrogenación.
- Celdas de combustible de hidrógeno.
Certificaciones
- CE.
- FCC.
- MET.
- Compatible con UL y CSA.
