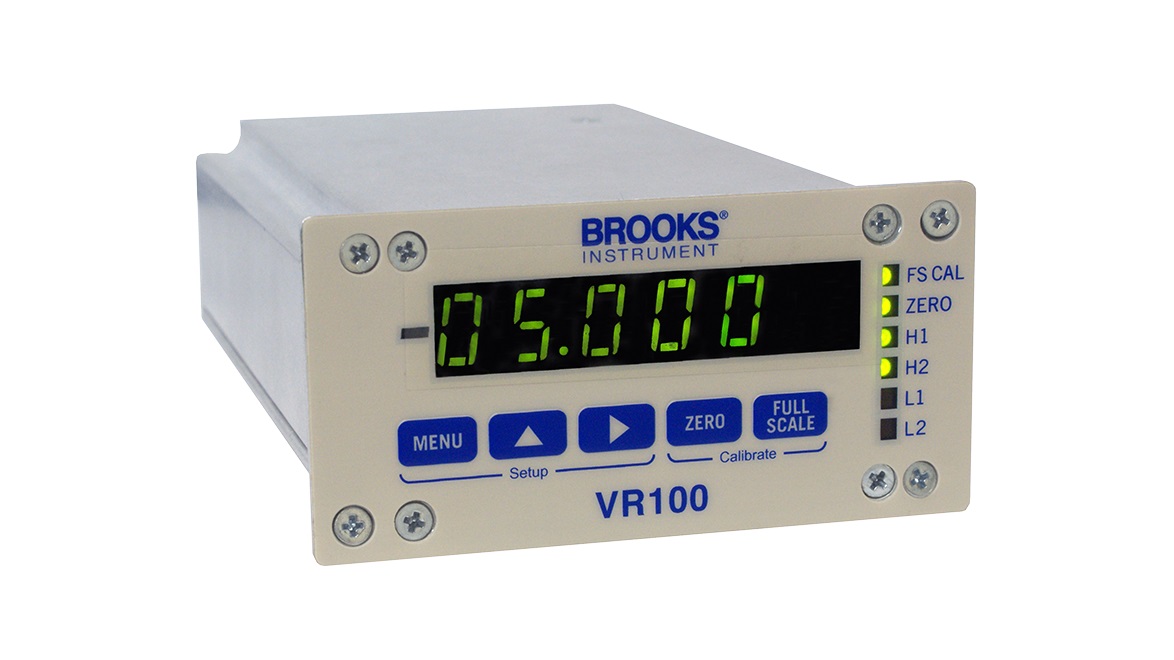

El VR100 es un módulo compacto de alimentación y visualización de un canal diseñado para trabajar con manómetros capacitivos de vacío de las series CMC, CMX0, CMX45, así como con los modelos de alta temperatura CMX100 y CMX160.
Su función principal es suministrar alimentación al sensor y proporcionar indicación local de vacío mediante una pantalla digital de alta precisión.
Características principales
- Módulo de alimentación y visualización para un único canal.
- Pantalla LED de 4½ dígitos de alta precisión.
- Configuración mediante menú simple y teclas frontales.
- Cuatro puntos de alarma programables por el usuario.
- Formato compacto 1/8 DIN.
- Comunicación RS-232C opcional.
- Compatible con manómetros capacitivos calefaccionados y no calefaccionados.
Entrada de señal
- Señal de entrada: ±10 VDC a fondo de escala proveniente del manómetro capacitivo.
- Impedancia de entrada: superior a 1 MΩ.
Visualización
- Pantalla LED verde de alta eficiencia de 0,4″.
- Lectura máxima: ±99.999.
- Exactitud:
- ±0,005 % de la lectura.
- ±2 cuentas.
- Posición decimal configurable desde el panel frontal.
- Indicación automática de polaridad negativa.
- Indicación de sobre rango mediante pantalla intermitente cuando la señal supera 10 VDC.
- Indicación de sensor desconectado mediante señal de sobre rango intermitente.
Salidas
- Señal de salida del sensor: 0 a 10 VDC a fondo de escala.
- Comunicación digital bidireccional RS-232C opcional.
Alimentación eléctrica
- Versiones disponibles para:
- Frecuencia: 50/60 Hz.
- Consumo típico: 150 mA.
Alimentación para sensores
- Salida: ±15 VDC.
- Corriente máxima: 250 mA.
- Protección contra cortocircuitos con limitación de corriente y protección térmica.
Compatibilidad de sensores
Manómetros capacitivos no calefaccionados
- Serie CMC.
- Serie CMX0.
- Serie CMX.
Manómetros capacitivos calefaccionados
Alarmas programables
- Cuatro salidas de colector abierto:
- 2 alarmas altas.
- 2 alarmas bajas.
- Histéresis ajustable.
- Indicadores LED de estado para cada alarma.
Especificaciones de alarmas
- Rango de ajuste: 1 % a 100 %.
- Tensión máxima: 50 V.
- Corriente máxima: 100 mA.
Condiciones ambientales
- Temperatura de operación: 0 °C a 55 °C.
- Temperatura de almacenamiento: −40 °C a +85 °C.
- Tiempo de calentamiento a 25 °C: 30 minutos.
Construcción
- Formato industrial 1/8 DIN.
- Diseño para montaje en panel.
- Dimensiones compactas para integración en sistemas de vacío.
Certificaciones
- CE.
- EN55011.
- EN50082.
- EN61010-1.
Accesorios disponibles
- Cables para conexión con sensores CMC y CMX con conectores Sub-D de 9 pines.
- Cables para conexión con sensores CMC y CMX con conectores Sub-D de 15 pines.
- Cables para conexión con sensores CMC mediante bornera de 5 terminales.
El VR100 está destinado a proporcionar alimentación, visualización local de vacío y funciones de alarma para sistemas basados en manómetros capacitivos Brooks, ofreciendo alta precisión de lectura y opciones de integración con sistemas de supervisión.
