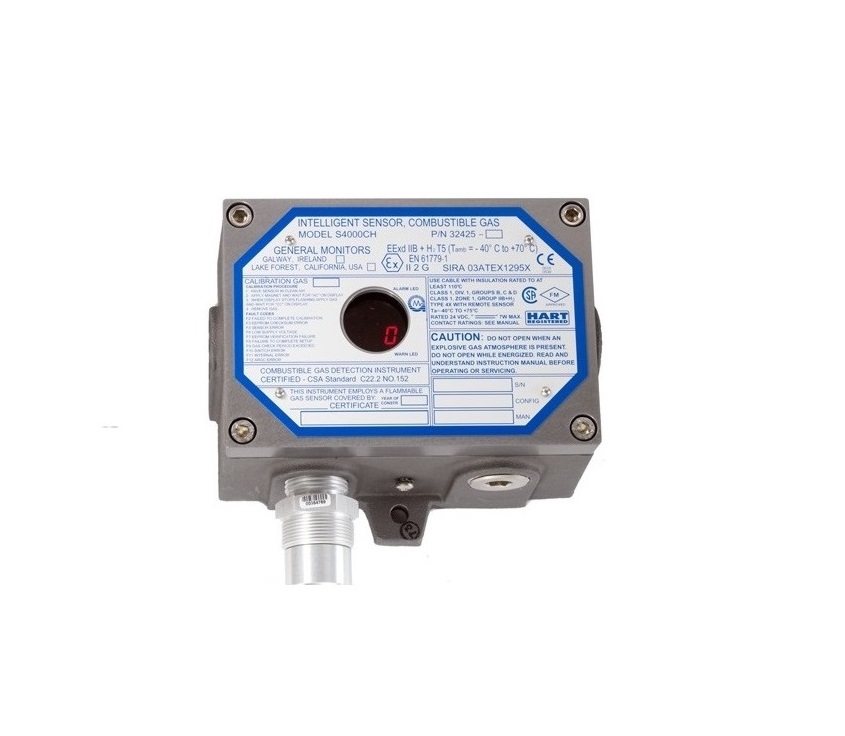

El S4000CH es un transmisor inteligente basado en microprocesador para la detección continua de gases y vapores combustibles dentro del rango del Límite Inferior de Explosividad (LEL). Utiliza sensores catalíticos de perla y cuenta con electrónica integrada en una carcasa antideflagrante para procesamiento local de señales.
Principio de detección
- Sensor catalítico de perla de baja temperatura.
- Detección por difusión continua.
- Medición de gases combustibles en porcentaje de LEL.
- Electrónica integrada en el detector para procesamiento local.
Características principales
- Calibración realizada por una sola persona.
- Posibilidad de autocalibración mediante interruptor magnético.
- Compatible con calibrador remoto automático de gas (ARGC).
- Registro histórico de eventos.
- Indicación de vida útil remanente del sensor.
- Comunicación digital HART y Modbus.
- Relés de advertencia, alarma y falla.
- Pantalla LED local de tres dígitos.
Rangos de medición
Desempeño del sensor
Exactitud
- ±3 % LEL hasta 50 % LEL.
- ±5 % LEL para valores de 51 % LEL o superiores.
Deriva de cero
- Menor al 5 % del fondo de escala por año.
Tiempo de respuesta
- T50 menor a 10 segundos.
- T90 menor a 30 segundos.
- Ensayado con metano al 100 % LEL.
Vida útil
Modos de operación
- Operación normal.
- Verificación de gas (Gas Check).
- Calibración.
- Configuración (Setup).
Funciones configurables
- Nivel de calibración.
- Alarmas de relés.
- Relés energizados o desenergizados.
- Relés enclavados o no enclavados.
- Velocidad de comunicación Modbus.
- Formato de datos.
- Dirección Modbus.
Pantalla e indicación local
- Display LED de tres dígitos.
- Visualización de concentración de gas.
- Indicadores LED de advertencia y alarma.
- Códigos de falla.
- Mensajes de calibración.
- Opciones de configuración.
Especificaciones eléctricas
Alimentación
- 24 VDC nominal.
- Rango: 20 a 36 VDC.
- Consumo máximo: 250 mA.
Salida analógica
- Rango: 0 a 20 mA.
- Carga máxima: 650 Ω.
Estados de salida:
- Falla: 0 mA.
- Gas Check / Calibración: 1,5 mA.
- Modo Setup: 1,5 mA.
- Lectura cero: 4 mA ±0,05 mA.
- Medición: 4 a 20 mA proporcional al 0-100 % LEL.
- Sobrerango: 20 a 22 mA.
Relés
Opcionales:
- Relé de advertencia.
- Relé de alarma.
- Relé de falla.
Características:
- 3 relés SPDT.
- 8 A a 250 VAC.
- 8 A a 30 VDC.
Comunicaciones
Modbus RTU
- Doble canal redundante.
- Modos de transferencia por bloques o individual.
- Velocidades:
- 2400 bps.
- 4800 bps.
- 9600 bps.
- 19200 bps.
HART
- HART 6.
- Compatible con sistemas AMS.
Diagnósticos supervisados
- Error de calibración.
- Error de sensor.
- Bajo voltaje de alimentación.
- Fallas EEPROM.
- Fallas EPROM.
- Error de configuración.
- Tiempo excedido en verificación de gas.
- Error de interruptor.
- Falla de ARGC.
- Errores internos del sistema.
Especificaciones mecánicas
- Longitud: 161 mm.
- Altura: 86 mm.
- Ancho: 104 mm.
Peso
- Carcasa de aluminio: 2,5 kg.
- Carcasa de acero inoxidable: 6,4 kg.
Materiales de carcasa
- Aleación de aluminio.
- Acero inoxidable.
Distancia entre agujeros de montaje
Especificaciones ambientales
Temperatura de operación
Electrónica:
- −40 °C a +75 °C (CSA/FM).
- −40 °C a +70 °C (ATEX/IECEx).
Sensor estándar:
Sensor de alta temperatura:
Temperatura de almacenamiento
Humedad relativa
- 0 a 95 % sin condensación.
Cableado
- Cable blindado de tres conductores.
- Distancia máxima alimentación/detector:
- Distancia máxima para salida analógica:
Certificaciones
- CSA.
- FM.
- ATEX.
- IECEx.
- MED.
- DNV GL.
- Inmetro.
- EAC.
- PESO.
- Marcado CE.
- HART Registered.
- SIL 2 y SIL 3.
- Cumplimiento EN 60079-29-1 e ISA 12.13.01.
El S4000CH está diseñado para la detección continua de gases combustibles en aplicaciones industriales, combinando medición de hasta 100 % LEL, diagnóstico integrado, comunicaciones digitales y opciones avanzadas de alarma y calibración.
