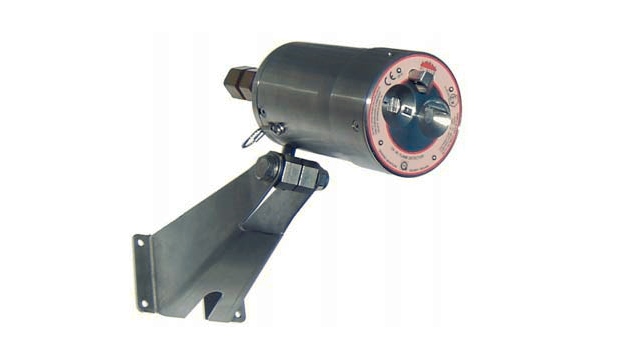

Detector de llama para alta temperatura modelo FL3111HT

Los FL3110 y FL3111 son detectores de llama diseñados para aplicaciones industriales en ambientes exigentes. El FL3110 utiliza tecnología UV/IR (ultravioleta e infrarrojo), mientras que el FL3111 opera únicamente en la banda UV, priorizando tiempos de respuesta extremadamente rápidos.

Principio de detección

FL3110

• Detección combinada en espectros ultravioleta e infrarrojo.
• Alta inmunidad a falsas alarmas generadas por:
  • Rayos.
  • Soldadura por arco.
  • Superficies calientes.
  • Otras fuentes de radiación no asociadas a llamas.

FL3111

• Detección exclusivamente ultravioleta.
• Optimizado para máxima velocidad de detección.

Características principales

• Amplio campo de visión para aumentar la cobertura utilizando menos detectores.
• Monitoreo continuo de la trayectoria óptica mediante sistema COPM (Continuous Optical Path Monitoring).
• Construcción íntegramente en acero inoxidable.
• Compartimiento eléctrico separado de la electrónica para facilitar instalación y mantenimiento.
• Indicadores LED visibles desde el frente del detector.
• Diversas configuraciones de salida disponibles.
• Comunicación digital mediante Modbus RTU.

Especificaciones ópticas

Longitudes de onda

• Ultravioleta: 185 a 260 nm.
• Infrarrojo: 4,35 μm (FL3110).

Campo de visión

• Cono máximo de 120°.

Sensibilidad

• Detección certificada de un incendio de gasolina de 0,092 m² a una distancia de 15,2 m.

Tiempo de respuesta

Tiempo típico

• FL3110: menor a 3 segundos a 15,2 m.
• FL3111: menor a 1 segundo a 15,2 m.

Tiempo mínimo del sensor

• FL3110 UV/IR: menor a 500 ms.
• FL3111 UV: menor a 100 ms.

Monitoreo COPM

El sistema realiza verificaciones automáticas una vez por minuto de:

• Limpieza de la ventana óptica.
• Integridad de la trayectoria óptica.
• Correcto funcionamiento de la electrónica interna.

Configuraciones de salida

Opciones disponibles:

• Salida escalonada 4-20 mA y puerto serial.
• Doble puerto serial.
• Relés de advertencia, alarma y falla.
• Relés con resistencias de fin de línea integradas.
• Salida 4-20 mA únicamente.

Especificaciones eléctricas

Alimentación

• 20 a 36 VDC.
• 24 VDC nominal.
• Consumo máximo: 150 mA.
• Potencia máxima: 3,6 W.

Salidas analógicas

• Falla: 0 mA.
• Falla COPM: 2,0 mA ±0,2 mA.
• Estado normal: 4,0 mA ±0,2 mA.
• Advertencia: 16,0 mA ±0,2 mA.
• Alarma: 20,0 mA ±0,2 mA.

Relés

• Capacidad de contacto: 30 VRMS, 42,2 V pico, 1 A máximo.

Opciones configurables

Sensibilidad

• 100 %.
• 75 %.
• 50 %.

Retardo de alarma

• 2 segundos.
• 4 segundos.
• 8 segundos.
• 10 segundos.

Relés

• Enclavados o no enclavados.
• Energizados o desenergizados.

Comunicaciones

• Modbus RTU.
• Hasta 128 detectores conectados en una red.
• Hasta 247 equipos mediante repetidores.

Diagnósticos supervisados

Monitoreo continuo de:

• Errores de RAM.
• Errores de EPROM.
• Errores de EEPROM.
• Suciedad o bloqueo de óptica.
• Bajo voltaje de alimentación.

Indicadores locales

• Dos LEDs para indicación de estado y falla.

Especificaciones ambientales

Temperatura de operación

• −40 °C a +90 °C.

Temperatura de almacenamiento

• −40 °C a +90 °C.

Humedad relativa

• 0 % a 100 % sin condensación.

Especificaciones mecánicas

Carcasa

• Acero inoxidable.

Dimensiones

• Diámetro: 84 mm.
• Longitud: 136 mm.

Peso

• 2,5 kg.

Entradas de cable

• 2 × M20.

Montaje

• Soporte ajustable de superficie incluido.

Clasificaciones y certificaciones

• EEx ed IIC T4 T135.
• EEx ed IIC T5 T100.
• Protección IP66/IP67.
• Certificación ATEX.
• Marcado CE.
• Bureau Veritas (FL3110).

Accesorios

• Tarjeta de programación.
